带斜切支撑的半圆弧槽支座结构练习件

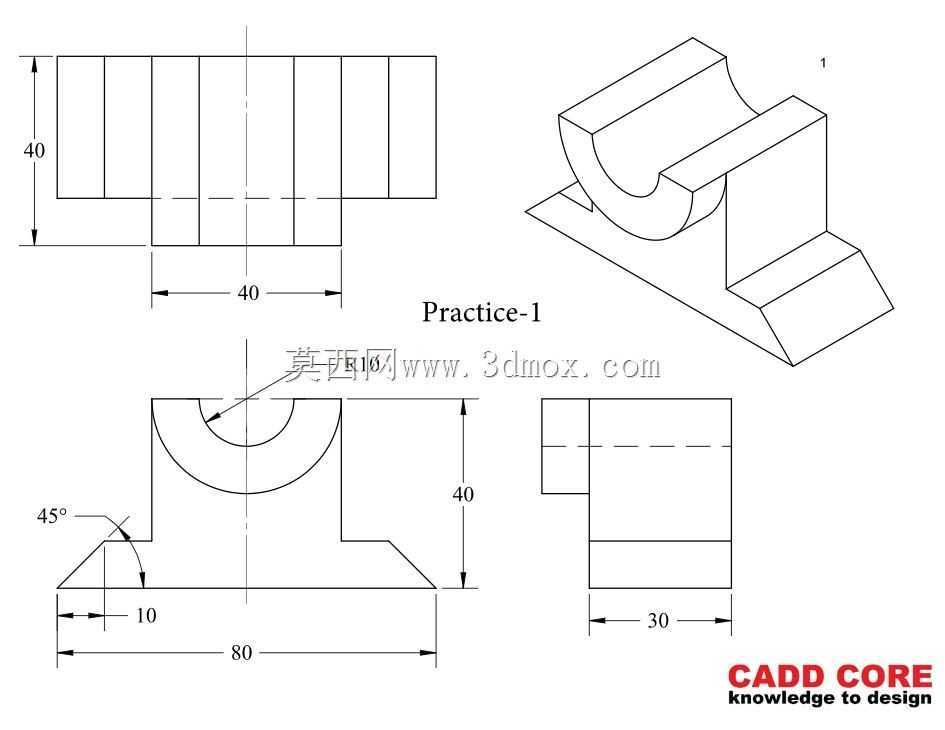

　　这类带半圆弧槽的斜切支撑支座，在轻工输送线、小型工装夹具的定位模块中十分常见，日常多作为轴类零件的辅助支撑座使用，适配直径匹配的小规格光轴、导杆，承担径向承载与轴向导向的辅助作用，避免长轴类零件在运行过程中出现挠曲变形，影响设备运行精度。从结构设计逻辑来看，底部80mm长度的平直安装基面是整个零件的安装基准，设计时需要保证底面的平面度公差控制在0.05mm以内，才能保证安装后与设备安装面完全贴合，不会出现局部翘曲导致的支撑受力不均。底部左侧的45度斜切结构并非随意设计，一方面是为了避让安装位置周边的相邻零件凸起结构，减少装配时的干涉风险，另一方面也能去除零件的锐边毛刺，避免装配过程中划伤操作人员，同时还能适当减轻零件的整体重量，

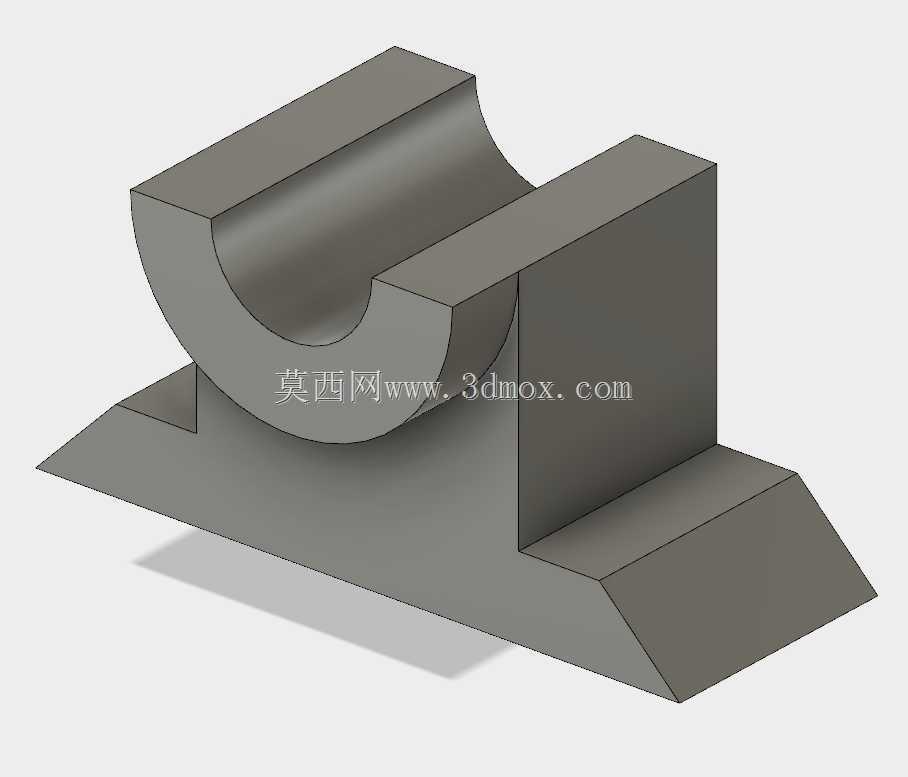

　　在不影响结构强度的前提下降低材料消耗。零件总高度控制在40mm，右侧30mm宽度的竖直立板与上方的半圆弧槽结构连为一体，半圆弧槽的中心与立板的对称中心重合，保证支撑轴类零件时受力方向沿立板中心传递，不会出现偏载力矩。上方的半圆弧槽结构是整个零件的核心功能面，槽面的表面粗糙度需要达到Ra1.6才能满足轴类零件转动或滑动的使用需求，建模时需要注意圆弧面与两侧立板的过渡处理，避免出现尖角应力集中，在长期承载情况下出现裂纹。从建模思路来看，这类零件适合采用基础特征叠加的方式完成，首先绘制底部安装板的截面轮廓，拉伸生成基础基体，之后绘制上方立板与半圆弧槽的截面，通过拉伸切除生成圆弧槽结构，最后处理两侧的斜切特征，

　　完成整体建模后需要核对各尺寸的公差配合要求，尤其是圆弧槽的直径尺寸，需要与适配的轴径保持合理的间隙配合，保证轴件安装后既能灵活转动，又不会出现过大的窜动间隙。在实际应用场景中，这类支座常成对使用，分别布置在轴类零件的两端支撑位置，安装时通过底部安装板上的预留孔位采用螺栓紧固在设备机架上，安装过程中需要保证两个支座的圆弧槽中心同轴度误差控制在0.1mm以内，否则会导致轴件安装卡滞，转动阻力增大，加快配合面的磨损。零件左侧的10mm尺寸定位基准，是斜切结构与安装板边缘的定位尺寸，建模时需要严格按照尺寸标注定位，保证斜切面的角度准确，避免与相邻装配零件出现干涉。这类结构作为建模练习件，能够帮助初学者掌握基础拉伸、切除、倒角特征的使用逻辑，

　　理解机械零件中基准选择、尺寸定位、工艺避让的设计思路，熟悉从二维工程图到三维模型的转换过程，掌握工程图中尺寸标注对应的建模逻辑，避免出现特征定位错误、尺寸链矛盾的问题。在实际生产加工中，这类零件多采用铝合金或Q235钢材加工，铝合金材质的零件重量轻、防锈性能好，适合用于轻工设备、检测工装的支撑部位，Q235材质的零件承载能力更强，适合用于载荷较大的输送设备、传动机构的支撑部位，加工时需要先铣削底面作为加工基准，再依次加工立板、圆弧槽、斜切面，最后去除所有锐边毛刺，保证零件的装配适配性。
