多色立体五角星装饰造型结构设计

　　这类立体五角星构件，日常在装饰陈设、文创产品开发、主题场景布置里的应用占比不低，小到桌面装饰摆件、文创周边的按键装饰件，大到活动现场的主题装饰元素、展示道具的造型模块，都能见到这类结构的身影。做这类星形结构的设计时，最先要捋顺的是曲面过渡的逻辑，五角星的五个尖角从中心向外的厚度渐变不能出现生硬折角，不然不管是做3D打印样件还是后续开模做量产件，都会在尖角位置出现应力集中的问题，轻则边角容易磕碰崩损，重则注塑或者打印过程中出现填充不均的缺料缺陷。

　　从结构特性来看，这类立体五角星采用的是中心对称的五向均分结构，五个尖角的倾斜角度、曲面曲率完全一致，设计时先做单个尖角的曲面放样，再围绕中心轴做环形阵列就能保证整体的对称性，不用逐个尖角调整参数，也能避免手动拼接出现的对位偏差。实际建模过程中，要注意每个尖角相邻侧面的相切约束，不能出现曲面褶皱，不然渲染出来的光影效果会出现断层，后续做表面处理比如喷漆、电镀的时候，褶皱位置也容易积漆，影响外观质感。

　　说到安装边界，这类五角星如果是做粘贴式的装饰按键，背部需要预留0.2-0.3mm的粘贴位平面，不能整个背部都是曲面，不然背胶粘贴的时候会出现贴合不牢、容易脱落的问题；如果是做独立摆放的桌面摆件，底部要切出一个水平的支撑平面，支撑面的直径至少要达到整体外接圆直径的三分之一，才能保证摆放时的稳定性，不会轻易被碰倒。如果是用在大型展示场景的悬挂式五角星，顶部尖角位置要预留隐藏的挂接孔位，孔位的深度不能超过整体厚度的二分之一，避免从正面看到穿孔痕迹，同时孔位周边要做局部加厚处理，防止悬挂时因为重力拉扯出现开裂。

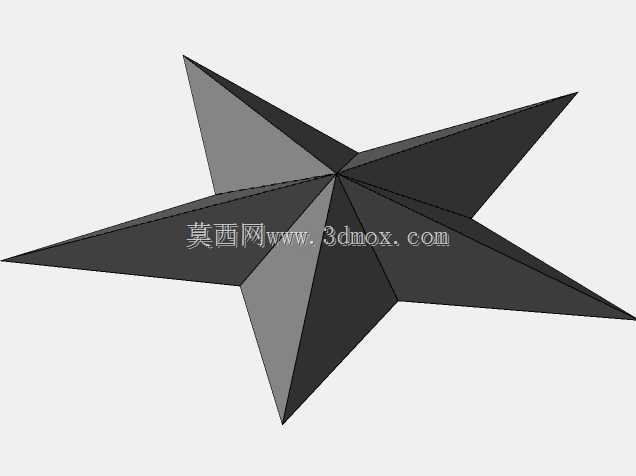

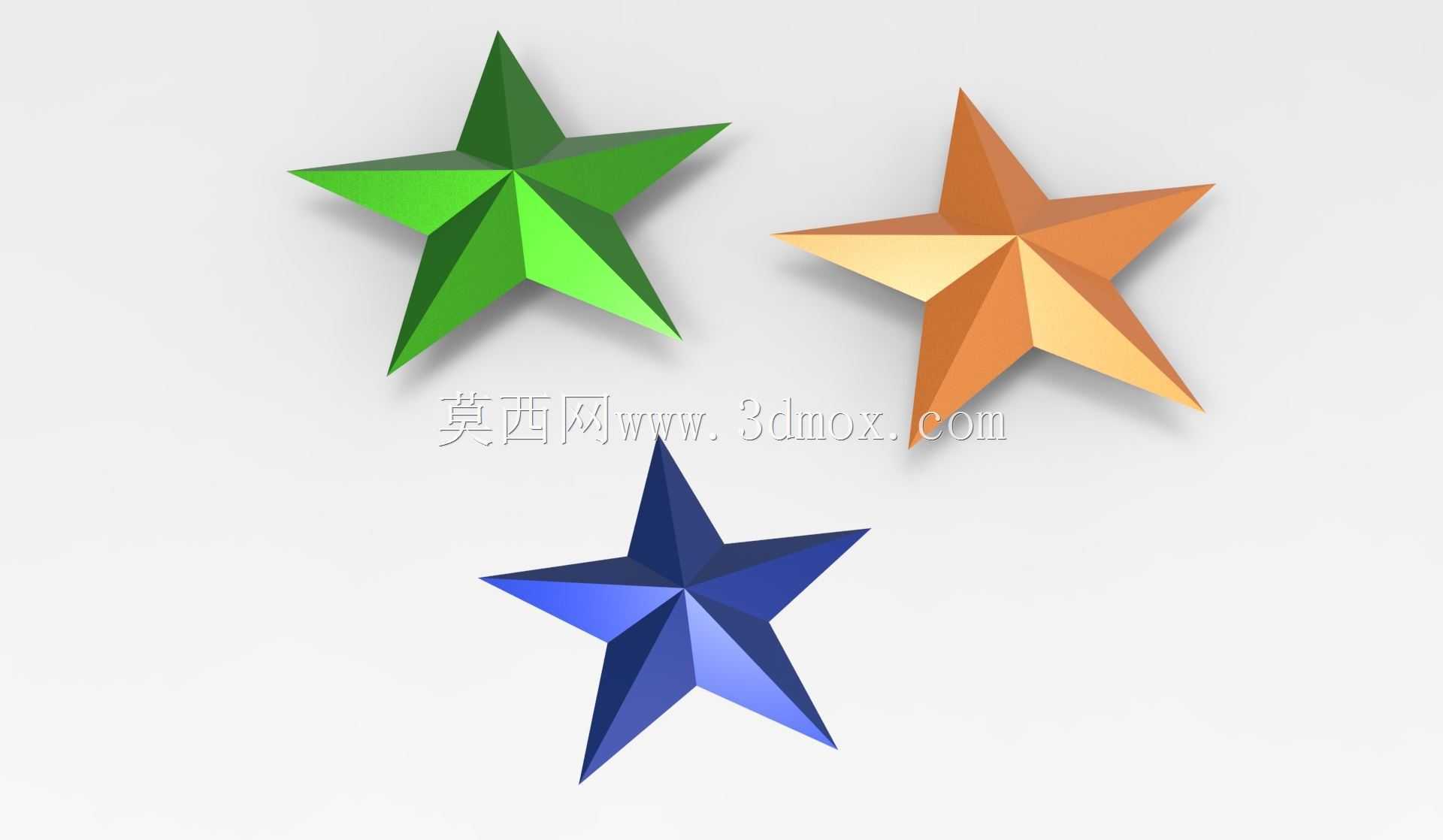

　　不同应用场景下的尺寸适配也有讲究，做小型按键装饰件的时候，整体外接圆直径一般控制在15-30mm，厚度在3-5mm，尖角的圆角要做到R0.5以上，避免尖角过于锋利划伤使用者；做桌面摆件的话，外接圆直径可以做到80-150mm，厚度在20-40mm，表面可以做不同的色彩分区处理，就像图里展示的绿、橙、蓝三种配色，不同面的色彩分界要沿着棱线走，不能出现跨面的溢色，这就要求建模时每个面的边界要做清晰的分割线，方便后续做面赋值或者分色处理。

　　从结构强度的角度考虑，五角星的中心位置是五个曲面的交汇点，也是整个构件的应力集中区域，如果是做硬质塑料或者金属材质的构件，中心位置的壁厚要比尖角位置厚1-2mm，避免从中心位置出现开裂；如果是做软胶材质的装饰件，整体壁厚可以保持均匀，控制在2-3mm即可，软胶本身的韧性可以抵消大部分的磕碰应力。另外在做曲面建模的时候，要注意拔模角度的设置，如果是后续要做注塑量产的零件，每个外侧面的拔模角度至少要做到1.5度，不然脱模的时候容易刮花表面，影响成品的外观合格率。

　　很多新手做这类星形结构的时候，容易犯的错误是直接用平面拉伸再加倒角，做出来的五角星没有立体的曲面过渡，光影效果很生硬，正确的思路是先绘制五角星的平面轮廓线，再确定中心顶点的高度和每个尖角端点的高度，通过放样或者边界凸台的命令生成基础曲面，之后再对棱线做适当的圆角过渡，让相邻面的衔接更自然。如果是做渲染用的模型，还要注意曲面的连续性，至少要做到G1相切连续，这样渲染出来的光影过渡才会顺滑，不会出现明显的棱线断层，不管是做产品宣传图还是效果展示，都能达到比较真实的视觉效果。

　　这类星形构件虽然结构不算复杂，但是细节处理的好坏直接影响最终的成品效果，比如尖角位置的收头处理，不能太尖也不能太钝，太尖容易断，太钝会失去五角星的锐利感，一般把尖角的端部做R0.3-R0.8的圆角，根据整体尺寸大小调整，尺寸大的零件圆角可以适当放大，尺寸小的零件圆角做小一点，兼顾安全性和造型感。另外如果是做需要拼接的大型五角星，还要在拼接位置预留定位止口，保证拼接的时候对位准确，不会出现错位，拼接缝的位置要做在棱线处，尽量隐藏拼接痕迹，提升整体的外观完整性。
