汽车风挡玻璃周转存放托架结构

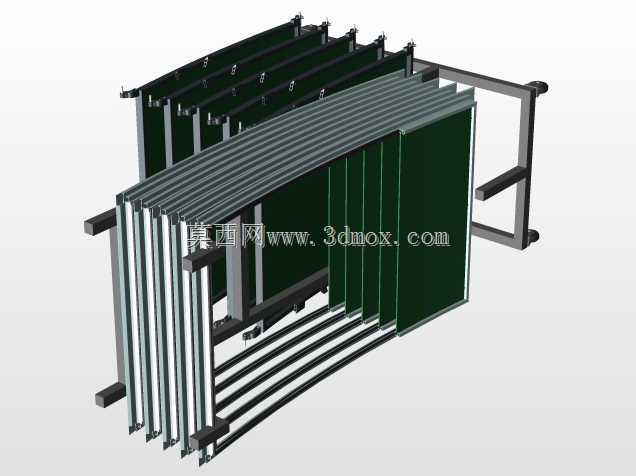

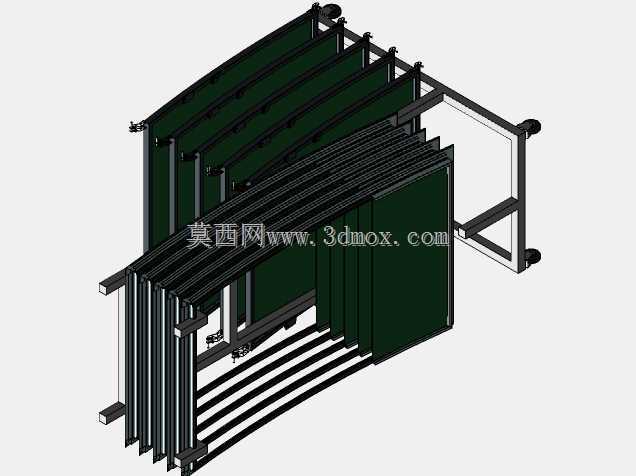

　　在汽车零部件生产、整车装配的车间物流链路里，风挡玻璃作为易磕碰、表面防护要求极高的异形覆盖件，其工位间周转、线边暂存的承载器具一直是物流规划里的细节重点，这款托架就是针对该场景定向开发的专用承载结构。不同于通用平板货架的开放式承载，这款托架采用竖向斜插式的卡位设计，每一块风挡玻璃都能独立嵌入对应的卡位槽内，相邻玻璃之间通过金属隔档完全分隔，避免运输或存放过程中玻璃之间发生摩擦、碰撞，从结构根源上杜绝玻璃表面划伤、边角崩裂的常见损耗。从结构设计逻辑来看，托架底部采用矩形钢管焊接的整体框架作为承载基座，框架底部四角安装万向脚轮，可满足车间内人工推行的短距离周转需求，脚轮安装位置做了局部加强焊接，避免长期承重后轮架连接处出现开焊变形。

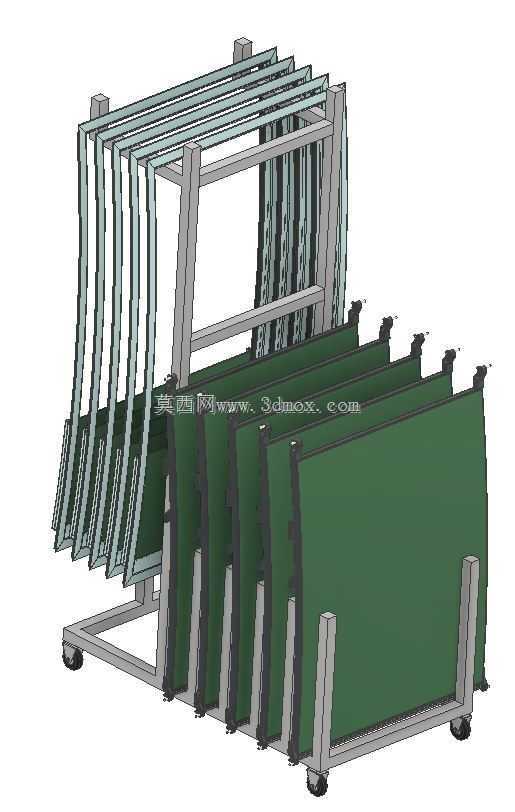

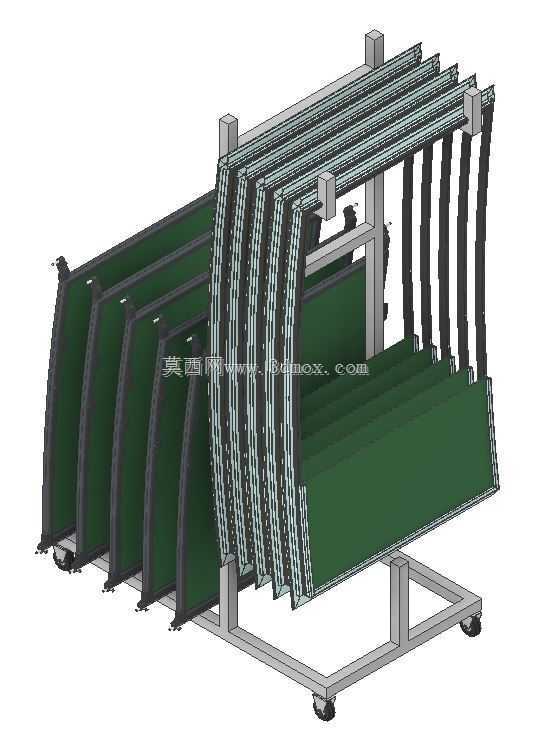

　　基座上方的支撑立柱分为前后两组，前侧立柱高度更低，后侧立柱高度更高，形成向后倾斜的承载角度，让插入卡位的风挡玻璃自然倚靠在后侧支撑横梁上，重力分力会让玻璃稳定贴靠在隔档上，不需要额外的绑带固定就能避免玻璃向前倾倒，同时倾斜角度经过反复校核，既不会因为角度过陡导致玻璃重心不稳滑落，也不会因为角度过平占用过多的横向存放空间。托架的隔档部分采用等间距排布设计，每个卡位的宽度适配常规汽车风挡的厚度预留了防护缓冲层的安装空间，实际使用时可在金属隔档表面包裹EVA泡棉或者橡胶条，进一步缓冲玻璃与金属架体的接触应力，避免硬接触造成的玻璃暗伤。从安装边界与尺寸适配来看，这款托架的整体长宽高尺寸适配标准的车间通道宽度与货梯入口尺寸，

　　可直接推入货运电梯完成跨楼层转运，同时也能适配标准托盘的堆叠要求，在长途运输环节可直接将整架玻璃带架固定在货运车厢内，不需要额外拆卸转运，减少玻璃的二次搬运次数。在功能拓展性上，托架顶部设置了横向连接横梁，既可以强化整体架体的结构刚性，避免长期承重后立柱出现外张变形，也可以作为标识牌的安装位，粘贴对应玻璃的型号、批次信息，方便线边物料的目视化管理。不同于一次性的木质运输托架，这款全金属焊接的托架可重复循环使用，架体表面做喷塑防锈处理，适应车间内多油污、多粉尘的作业环境，日常维护只需要定期检查脚轮转动灵活性、隔档焊接牢固度即可，使用寿命远高于一次性承载器具。在实际工位应用中，这类托架可直接推到风挡玻璃的装配工位旁，

　　作业人员不需要弯腰从平放的料架里抬取玻璃，只需要从斜向卡位里顺着倾斜方向直接抽出玻璃，就能对接装配作业的取件角度，降低作业人员的取件劳动强度，也减少取件过程中玻璃磕碰的概率。架体的底部框架预留了叉车孔位，当需要长距离转运或者批量入库时，叉车可直接叉取托架底部完成整架转运，不需要额外的托盘辅助，适配车间内叉车、人工推行两种转运模式，覆盖从零部件仓库到装配线边、从供应商到货到厂内卸货的全链路周转需求。设计过程中针对风挡玻璃的异形轮廓做了卡位的避让设计，隔档的排布位置避开了风挡玻璃上的附件安装区域，比如后视镜安装座、雨量传感器安装位等凸起结构，避免玻璃插入卡位时这些凸起部位与架体发生干涉，保证每一块玻璃都能完全落位到卡位底部，不会出现局部悬空导致的玻璃受力不均碎裂问题。
