埃斯塔200系列空气过滤格结构设计

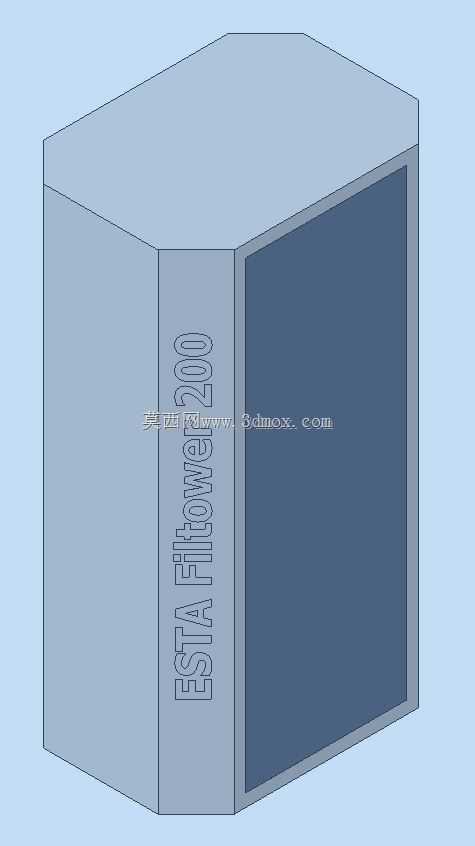

　　在工业涂装作业线、焊接烟尘集中处理工位、商用建筑新风预处理段这类对进风洁净度有明确要求的场景里，过滤单元的结构合理性直接决定整套通风净化系统的运行稳定性与耗材更换效率，埃斯塔200系列过滤格正是针对这类中效过滤段前置或中段安装需求开发的专用过滤构件。从实际安装适配性来看，该过滤格采用正六边形截面的框体结构，区别于常规方形过滤单元的直角拼接设计，六边形的棱边受力分布更均匀，当过滤段前后存在200-400Pa的风压压差时，框体不会出现直角位置应力集中导致的边框变形问题，能有效避免滤材与边框脱开造成的漏风短路。在功能设计层面，该过滤格的框体预留了标准的密封胶条嵌装槽，安装时可直接卡入通风系统的过滤段安装导轨，不需要额外制作转接法兰，

　　单块过滤格的安装耗时比常规方形滤件缩短近40%，尤其适合多块拼接的大风量过滤段使用，六边形的拼接缝隙为线性接触，相比方形滤件的十字拼接缝，密封处理难度更低，漏风率可控制在3%以内。从设计思路的落地细节来看，框体侧面做了一体化的型号标识凸台，在多型号滤件混存的备件仓库里，运维人员不需要凑近查看标签，远距离就能通过凸台标识快速识别200系列的规格，避免错装滤件导致的过滤等级不匹配问题。滤材安装区域采用内凹式的压边结构，滤材铺设完成后通过压条嵌入框体的预留卡槽，不需要使用胶粘固定，更换滤材时只需要撬开压条即可取出旧滤材，不会在框体上残留胶渍，框体本身可重复使用，仅需定期更换内部滤材，能降低长期运维的耗材成本。关于安装边界的适配，

　　该过滤格的六边形外接圆尺寸匹配行业通用的200系列过滤段安装位，单块滤格的有效过滤面积比同外接圆尺寸的方形滤件高出约15%，在相同安装空间内可以提供更大的通风量，降低滤件表面的过滤风速，延长滤材的使用寿命。在实际工况使用中，该过滤格可适配初效无纺布、中效玻璃纤维、活性炭复合滤材等多种过滤介质，只需要根据现场的污染物类型更换对应滤材即可，不需要调整框体结构，无论是涂装线的漆雾预处理、焊接车间的烟尘初滤，还是商用新风的花粉阻隔，都能通过更换滤材满足使用需求。框体的棱边做了R2的圆角过渡处理，安装和搬运过程中不会划伤运维人员的手部，也不会刮破密封胶条，细节处理符合工业设备的安全使用要求。在多块拼接组成大型过滤墙时，

　　六边形结构的自锁特性更好，不需要额外设置大量的固定压块，仅需在过滤墙的四周设置边框压条即可完成整体固定，相比方形滤件的拼接结构，整体结构的抗风压变形能力提升20%以上，在大风量通风系统启停的风压冲击下，不会出现滤件移位的问题。从三维建模的角度来看，该过滤格的所有特征均采用参数化设计，框体的壁厚、嵌槽深度、压边尺寸都可以根据实际安装需求快速调整，不需要重新绘制整体结构，对于需要定制特殊尺寸过滤单元的设计场景，可直接在该模型基础上修改参数生成对应规格的结构，大幅缩短非标过滤件的设计周期。
