专业近场监听音箱三维结构设计

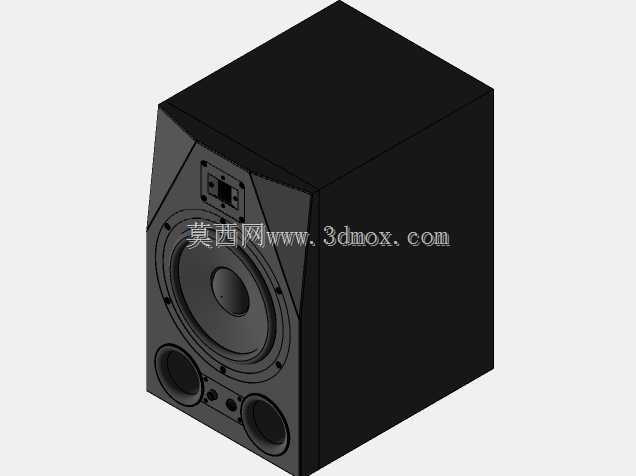

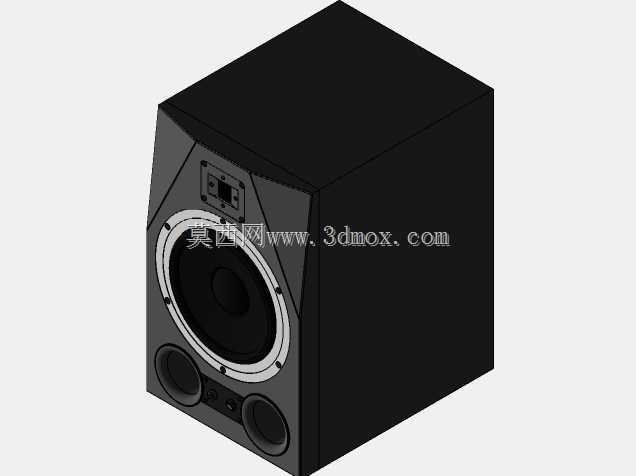

　　这款近场监听音箱的三维结构设计，首先围绕专业音频工作室的近场监听场景展开，这类设备通常放置于调音台两侧、桌面支架上，距离听音者1-2米的位置，核心用途是为音频混音、母带制作、影视配音等工作提供无音染的精准声音还原，因此结构设计上首先要规避箱体谐振带来的频响失真。从外形尺寸来看，该款音箱采用非对称的前障板设计，整体宽度控制在220mm左右，高度340mm，深度280mm，这个尺寸边界刚好适配常规桌面监听的摆放空间，不会占用过多调音台操作区域，同时箱体边缘做了大弧度切角处理，能够有效减少前障板的声波衍射，避免高频信号在障板边缘产生干涉影响听感。

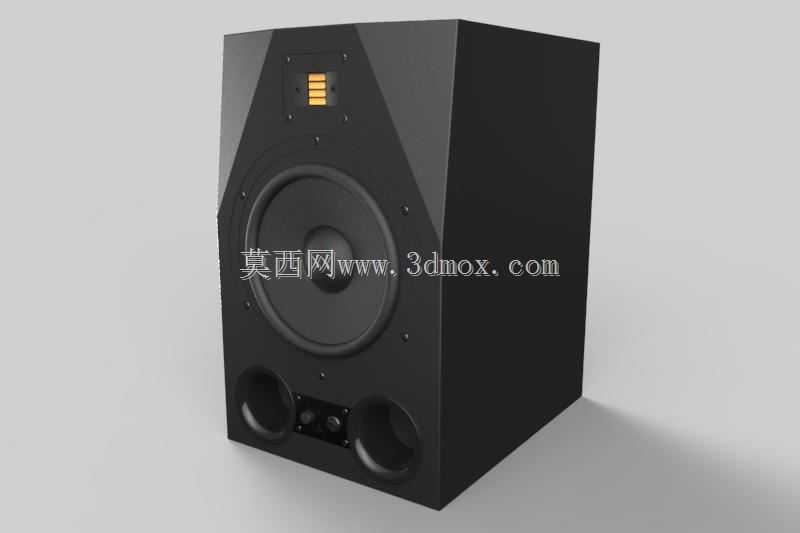

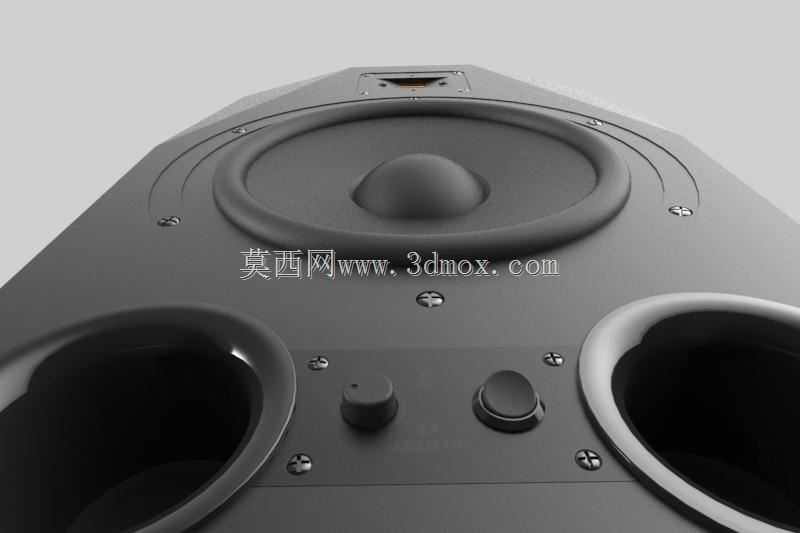

　　从功能特性来看，前障板集成了大尺寸低音单元、球顶高音单元，同时在面板下方设置了音量调节旋钮、高频增益调节按键以及倒相孔，倒相孔采用双侧对称布局，区别于传统后置倒相孔的设计，能够避免音箱贴墙摆放时倒相孔输出的低频被墙面反射产生浑浊感，同时两个倒相孔的开口做了圆弧过渡处理，降低气流通过时产生的风噪。单元安装位置上，高音单元并非与低音单元同轴垂直布置，而是略微偏向听音者一侧的偏移设计，能够让高低音单元的声程差在近场听音位置达到最小，优化相位一致性。

　　设计思路上，箱体采用高密度板材拼接结构，内部设置了多道加强筋，将箱体内部分隔为独立的单元腔体与电路腔体，一方面避免电路元件受到低音单元工作时的气流冲击，另一方面加强筋能够打散箱体内的驻波，减少箱体共振带来的音染。前面板的控制旋钮采用嵌入式安装设计，旋钮顶部与面板平面的高度差控制在8mm以内，避免日常操作时误触，同时旋钮的阻尼结构在模型中做了完整的装配限位，能够还原实际调节时的段落感。按键采用轻触式结构，周边做了下沉式的凹槽设计，方便手指盲操作时快速定位。

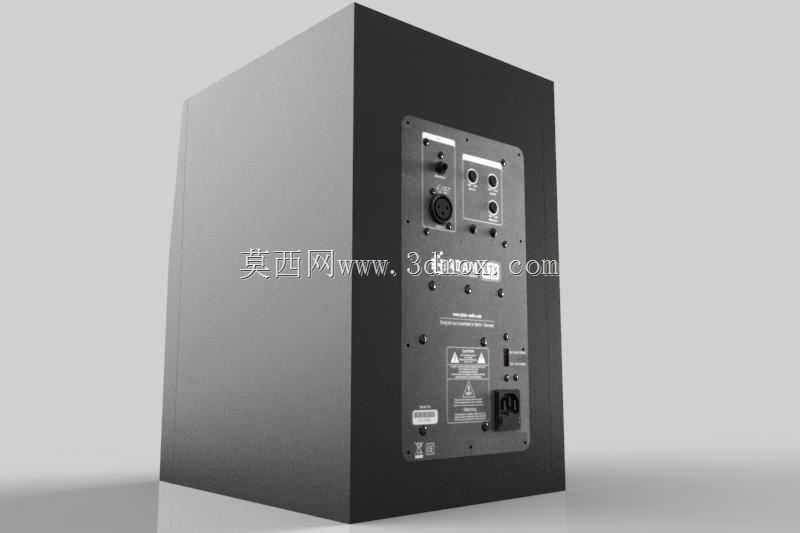

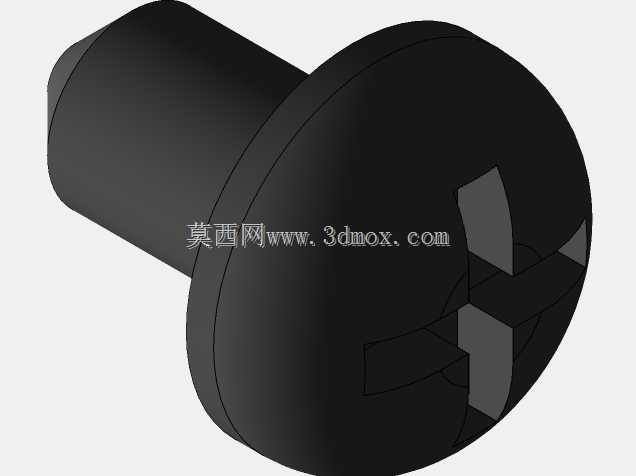

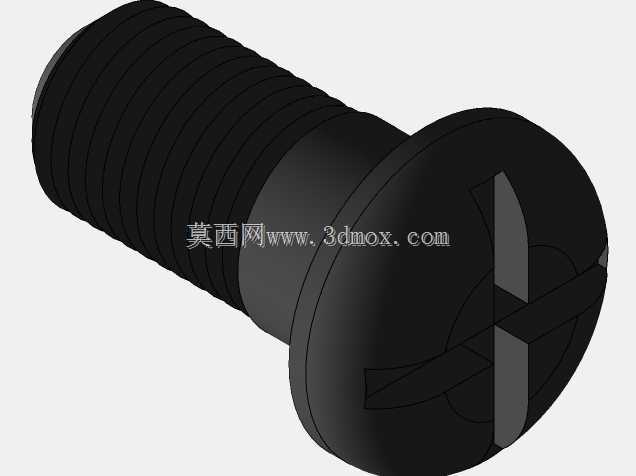

　　安装边界方面，音箱底部预留了标准的支架安装螺孔，适配通用的桌面监听支架与落地支架，螺孔周边做了加厚的金属预埋结构，避免长期悬挂安装时板材出现开裂。背板的接口区域预留了音频输入、电源输入的安装位，接口与箱体内部电路腔体的走线槽做了连通设计，走线槽边缘做了圆角处理，避免线材被板材锐边割破。单元安装位的台阶精度控制在0.1mm公差范围内，保证单元安装后与面板贴合紧密，不会出现漏音的情况，同时单元固定螺丝的沉孔深度做了精准设计，螺丝安装后不会突出面板表面，避免影响声波扩散。

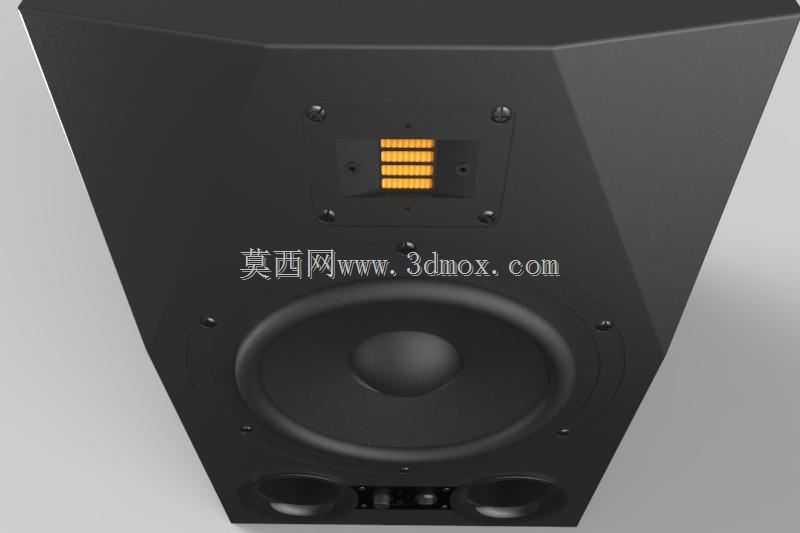

　　从结构细节来看，高音单元的波导结构做了一体化的曲面设计，能够控制高频信号的扩散角度，让水平方向60度范围内的频响保持一致，满足双人同时监听的使用需求。低音单元的折环采用半圆弧结构，能够保证大动态工作时的线性位移，减少失真。箱体的拼接处采用45度斜角拼接设计，相比直拼结构拥有更大的胶合面积，提升箱体整体的刚性，减少大音量下的箱体形变。
