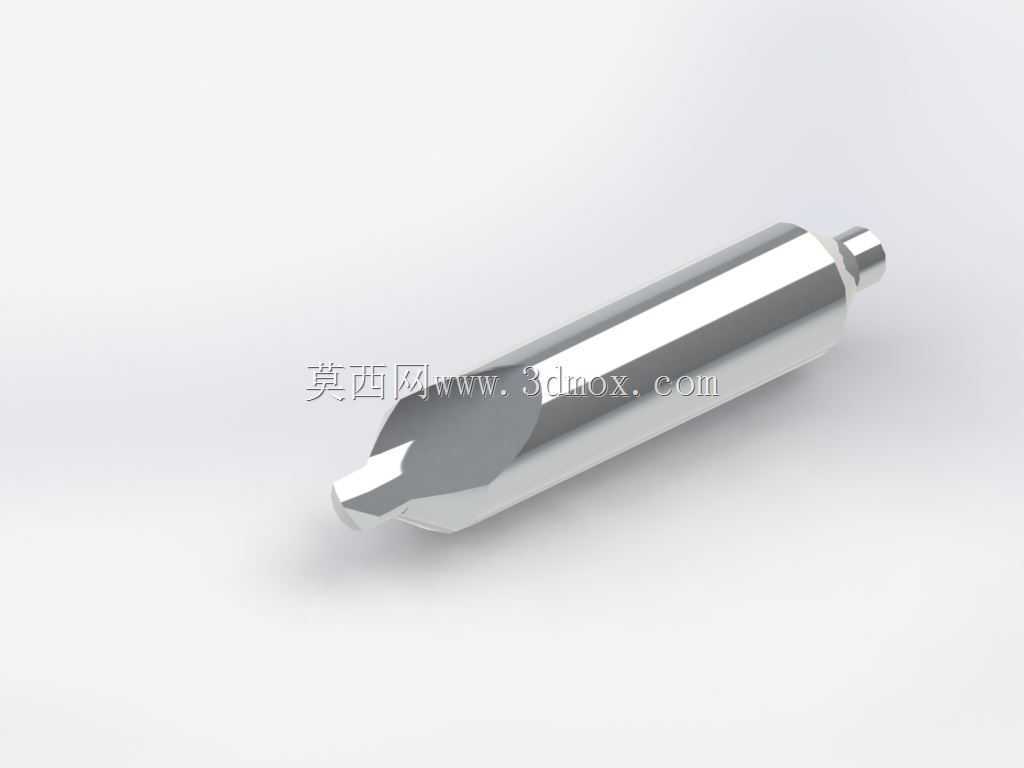

高精度中心钻切削刀具三维结构模型

　　在机械加工的孔加工工序链路里，中心钻是承担轴类、盘类等回转体零件端面中心孔加工的核心刀具，其加工出的中心孔既是后续车床、磨床装夹定位的工艺基准，也是零件检测、二次装夹找正的核心基准面，直接影响整个零件加工的形位公差精度。从实际加工场景来看，不管是普通车床的手动进给加工，还是数控车床、加工中心的自动钻削工序，中心钻的结构合理性都直接决定了中心孔的锥面贴合度、孔口圆度，若中心钻设计存在角度偏差、刃口对称度不足的问题，加工出的中心孔会出现锥面偏斜、接触面积不足的问题，后续顶尖装夹时会产生定位间隙，直接导致零件加工出现同轴度超差、圆度不合格的批量质量问题。这款中心钻的三维结构完全参照实际量产的A型中心钻参数构建，

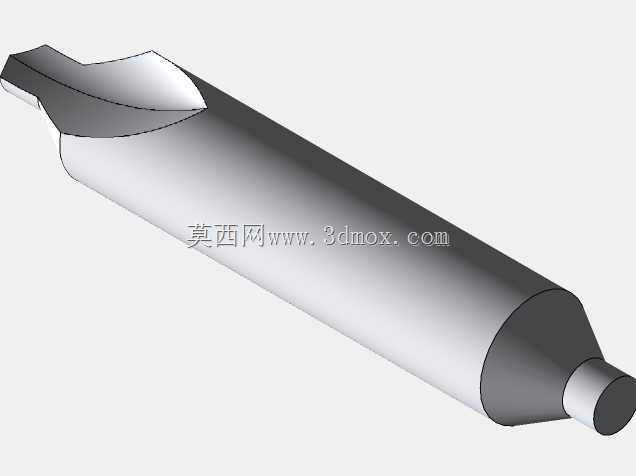

　　整体采用带圆柱柄的双端刃结构，柄部为光滑圆柱面，适配标准钻夹头、弹性筒夹的装夹尺寸，装夹时可通过柄部的圆柱面实现径向定位，保证刀具装夹后的径向跳动控制在极小范围内。刀具的工作部分分为导向锥段、切削刃段与排屑槽结构，前端60度锥角的切削刃承担主要的钻削切削任务，刃口经过对称度优化，两个主切削刃的角度、长度完全一致，钻削时可保证两侧切削力均衡，避免钻削过程中出现刀具偏摆、孔口扩大的问题。靠近柄部的小直径导向柱在钻削到设定深度时会进入已加工的底孔，起到稳定钻削轨迹、防止孔口锥面出现振纹的作用，排屑槽采用螺旋槽结构设计，可在钻削过程中顺畅排出切屑，避免切屑堵塞在孔内刮伤已加工的锥面。从设计思路上，建模过程中优先保证了刀具各工作段的同轴度，

　　柄部轴线与切削刃轴线、导向柱轴线完全重合，避免建模误差导致后续生成工程图时出现基准偏差；刃口部分做了微小的倒棱处理，还原实际刀具的刃口强化结构，避免刃口过于锋利导致的崩刃问题，同时也更贴近真实刀具的物理形态。在安装边界上，这款中心钻的柄部直径符合标准直柄刀具的装夹尺寸范围，可适配绝大多数常规钻夹头的装夹夹持范围，不需要额外定制过渡套即可直接装夹使用；刀具的总长度控制在常规中心钻的长度区间内，在数控机床上使用时不会出现与机床防护门、夹具发生干涉的问题，钻削行程可覆盖常规零件中心孔的加工深度需求。实际使用中，这类中心钻主要用于加工GB/T 145标准规定的A型中心孔，加工出的中心孔可适配固定顶尖、回转顶尖的装夹需求，在轴类零件的车削、

　　外圆磨加工工序中作为定位基准使用，也可用于零件端面的定位凹坑加工，为后续的钻孔工序提供导向定位，避免普通麻花钻钻孔时出现孔位偏斜的问题。建模时对刀具的各个过渡圆角做了还原，比如切削刃与导向柱的过渡处、柄部与工作段的过渡处都做了合理的圆弧过渡，避免应力集中导致的刀具断裂问题，这也和实际量产刀具的结构设计保持一致，因为在高速钻削的工况下，直角过渡的位置很容易因为应力集中出现断刀的情况。从结构细节来看，刀具的排屑槽槽型采用了等螺旋角设计，切屑可沿着槽型顺畅排出，不会在槽内堆积，这一点在加工钢件等塑性材料时尤为重要，若排屑不畅，切屑会挤压在孔内，不仅会刮伤孔壁，还会增大钻削扭矩，导致刀具折断。另外，刀具的柄部末端做了微小的倒角处理，方便装入钻夹头时的导向，避免装夹时刮伤钻夹头的内孔表面，这也是实际刀具生产中必有的工艺结构，很多非专业的建模往往会忽略这类细节，导致模型和实物存在偏差。对于结构设计人员来说，这类刀具模型可直接用于机床加工仿真的装配环节，在编写加工程序前模拟刀具的钻削路径，检查刀具与夹具、工件之间是否存在干涉，提前规避加工碰撞风险；对于工艺人员来说，可参照模型的结构参数匹配对应的切削参数，根据刀具的直径、刃口角度选择合适的主轴转速与进给速度，保证中心孔的加工质量。
