汽车通风打孔式制动盘结构设计

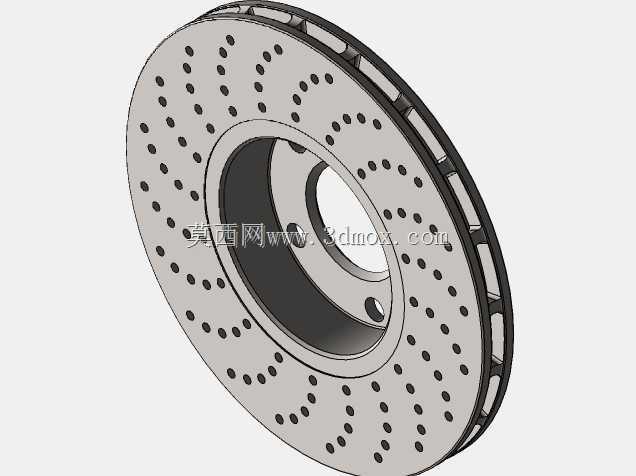

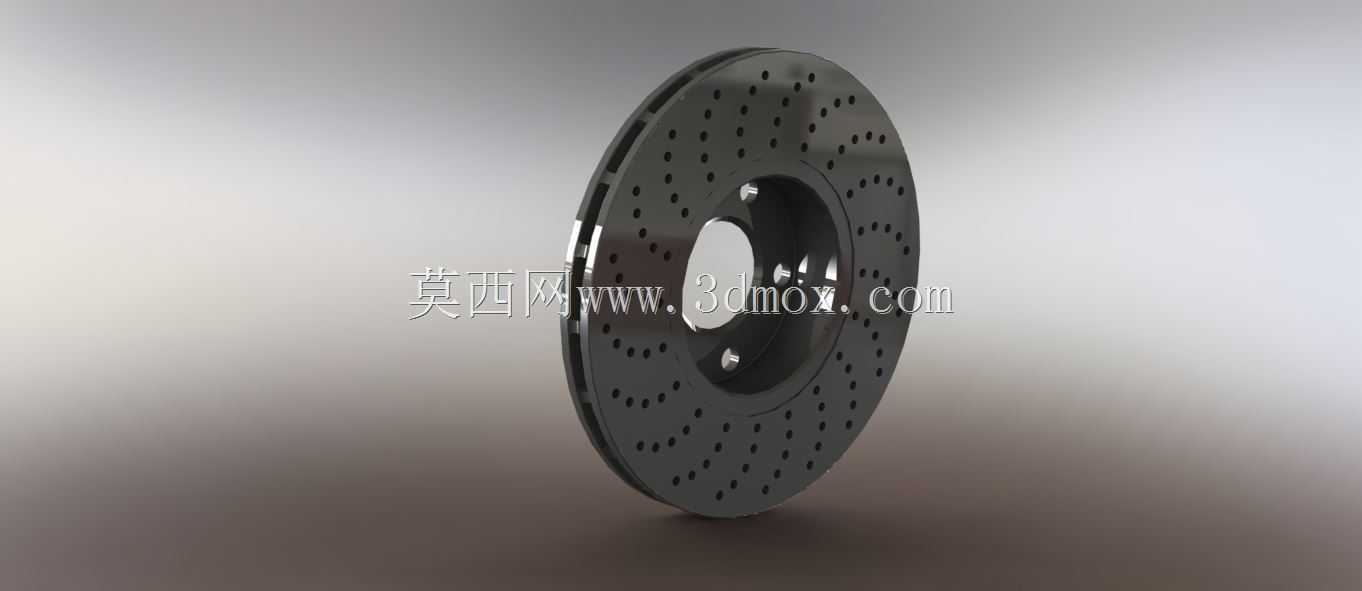

　　在乘用车与轻型商用车的底盘制动系统中，盘式制动器的核心摩擦承载部件就是制动盘，其工作状态直接决定整车制动效能、热稳定性与连续制动工况下的安全表现。日常道路行驶中，车辆频繁启停、长下坡持续制动、高速紧急制动等场景下，制动盘需要承受制动卡钳施加的夹紧力，与刹车片摩擦将车辆动能转化为热能散出，这一过程中如果散热效率不足，很容易出现热衰退现象，导致制动力矩下降、制动距离拉长，极端工况下甚至会引发制动失效风险。这款打孔式通风制动盘的设计，首先围绕热管理需求展开结构优化：盘面均匀分布的径向通孔并非装饰结构，一方面可以在制动过程中让空气快速流经盘体表面，带走摩擦产生的高温，另一方面能够及时排出制动摩擦产生的磨屑，避免磨屑在摩擦面堆积造成制动抖动、

　　异响，同时在雨天行驶时，这些通孔可以快速破除盘面水膜，缩短湿滑路面的制动响应时间。从安装边界来看，该制动盘采用中心定位孔配合周向螺栓孔的安装结构，中心孔与轮毂轴头采用过渡配合保证同轴度，周向均布的安装孔位匹配主流乘用车轮毂的螺栓分布圆尺寸，安装时无需额外改动轮毂连接结构，可直接适配对应车型的转向节与制动卡钳支架。盘体采用双层夹腔的通风结构，两层摩擦面之间设置径向导流筋，车辆行驶时随车轮转动形成离心效应，将冷空气从盘体内径侧吸入，沿导流筋从外径侧甩出，形成主动散热风道，相比实心制动盘，连续制动工况下的盘面温度可降低20%-30%，有效抑制热变形与热裂纹的产生。设计过程中需要重点控制几个关键尺寸公差：首先是摩擦面的平面度公差，

　　必须控制在0.02mm以内，否则制动时会出现踏板抖动、方向盘震手的问题；其次是安装端面的跳动公差，需要保证在0.03mm以下，避免制动盘旋转时出现偏磨；另外盘面的打孔位置需要避开应力集中区域，孔边缘做倒钝处理，防止长期交变应力下出现裂纹扩展。从实际使用场景来看，这类打孔通风制动盘既可以满足家用乘用车日常通勤的制动需求，也能适配轻度激烈驾驶、山路行驶的工况，相比普通划线盘，其散热效率更高，摩擦面的清洁度保持能力更好，同时打孔结构也能一定程度降低制动盘的整体重量，减少簧下质量，提升悬架的响应速度。在结构建模过程中，需要重点还原通风道的筋条走向、打孔的排布角度、安装孔的倒角细节，这些结构细节直接影响后续有限元热分析、模态分析的结果准确性，

　　如果建模时忽略孔边倒角、筋条圆角，会导致应力计算结果出现偏差，无法准确预判制动盘的疲劳寿命。另外制动盘的摩擦面厚度设计需要预留足够的磨损余量，按照常规使用工况下的刹车片磨损速率，摩擦面单侧磨损极限预留3mm的磨损量，保证全生命周期内的结构强度，当磨损到极限刻度时需要及时更换，避免盘体强度不足出现制动时碎裂的风险。
