推拉式快速压紧夹紧夹具三维结构

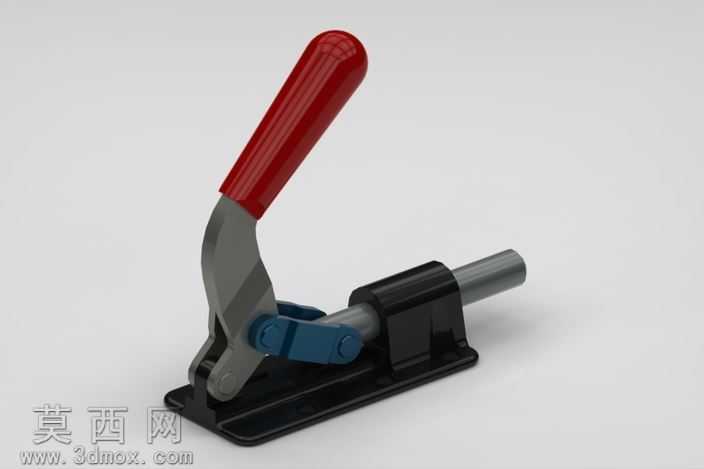

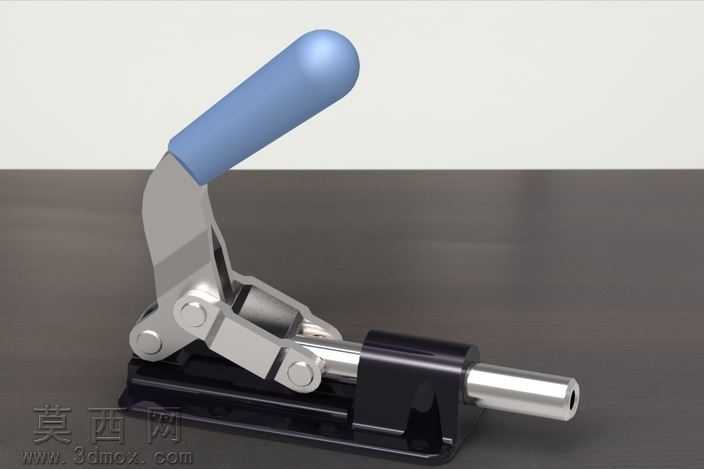

本模型为推拉式快速夹紧夹具，采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循快速夹钳的机械传动逻辑，对各组成部件进行1:1比例还原，完整复现了手柄、连杆传动组、滑动推杆、安装底座、锁紧压块等核心结构的装配关系。渲染阶段采用工业产品级写实渲染方案，手柄部分赋予红色哑光塑胶材质，还原了工业级快速夹钳手柄的防滑握感质感，表面添加细微的颗粒纹理模拟真实浸塑工艺的触感；金属传动连杆、滑动推杆部分赋予哑光镀锌钢材材质，还原五金配件表面的冷金属光泽，边缘添加细微的倒角高光体现金属加工的工艺细节；安装底座与固定座部分赋予黑色氧化发黑金属材质，表面做细微的磨砂质感处理，模拟铸铁底座的厚重质感，同时在底座安装孔位置还原了沉孔结构的细节特征。结构设计上采用了连杆肘节自锁原理，当红色手柄向下扳动时，通过两组蓝色铰接连杆的传动，带动水平方向的金属推杆向前伸出，当手柄扳动至行程终点时，连杆机构进入死点自锁位置，此时推杆可输出稳定的轴向顶紧力，即便承受反向负载也不会出现松脱，实现可靠的夹紧固定效果；反向扳动手柄即可快速解锁，带动推杆回缩，完成工件的松脱，整个操作过程单手即可完成，大幅提升装夹效率。建模过程中对所有铰接位置的转动间隙、推杆与底座的滑动配合间隙都做了合理的参数化预留，既保证了模型装配的合理性，也可直接导出工程图用于实际加工生产。模型整体结构紧凑，底座采用法兰式安装结构，预留四个沉头安装孔，可通过螺栓快速固定在工装台面、设备机架上，适用于工装定位、工件焊接、装配固定、检具压紧等多种工业场景，能够满足小尺寸工件的快速装夹需求，有效减少装夹辅助时间，提升生产作业效率。
