法式压滤咖啡壶结构设计三维作品

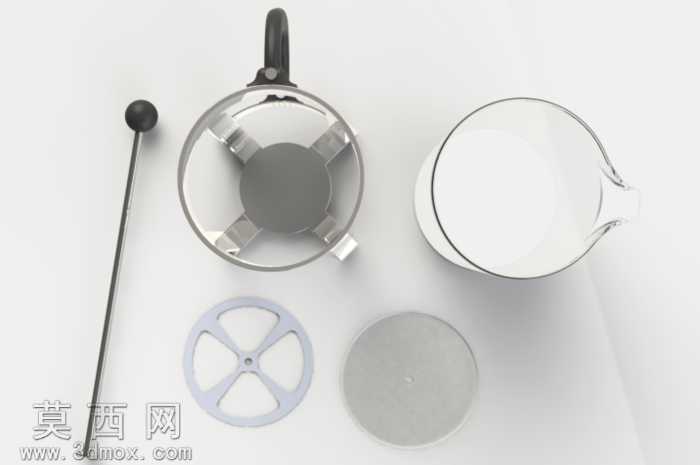

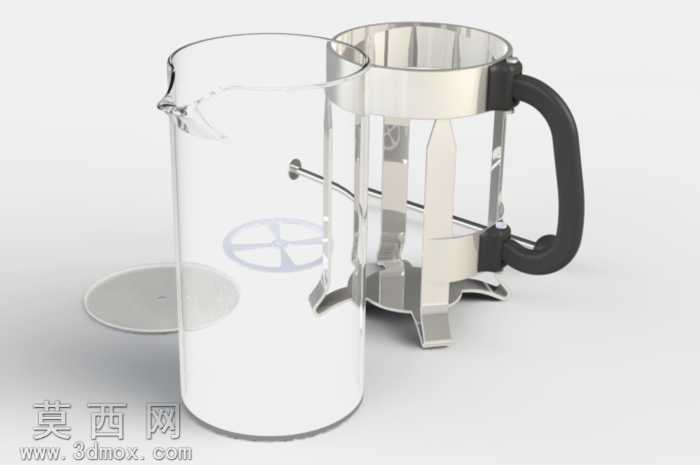

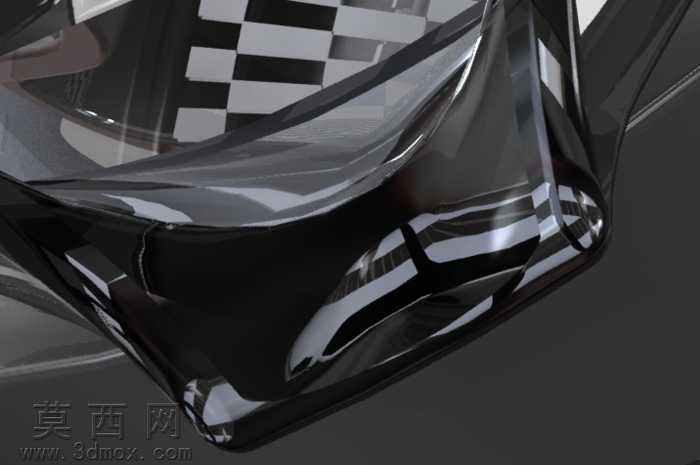

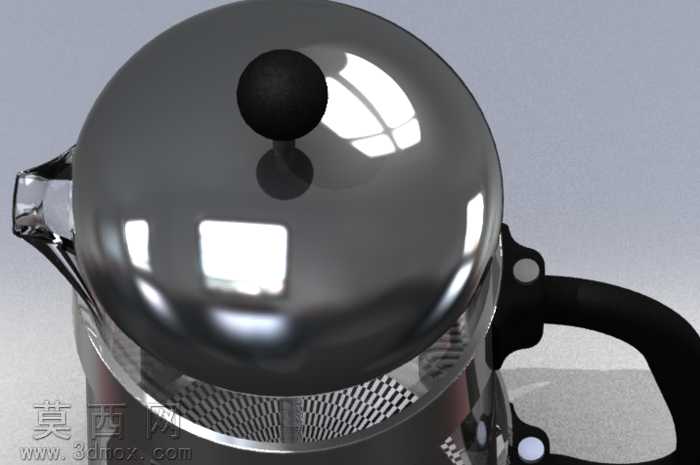

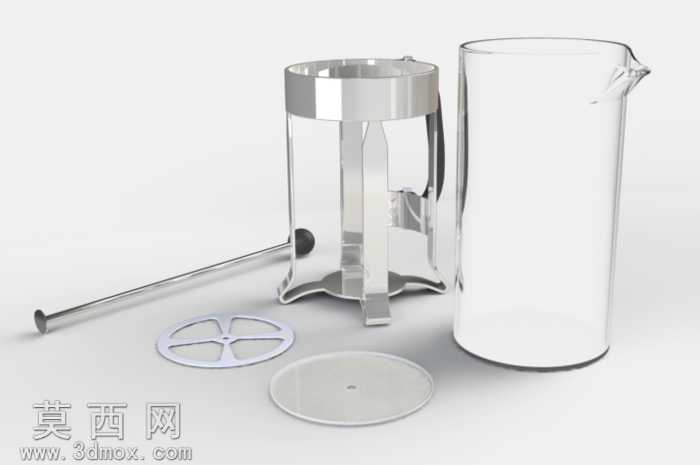

本作品为法式压滤咖啡壶的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先梳理产品的核心功能逻辑：法压壶需实现咖啡粉浸泡、滤网下压过滤、盛装倾倒的全流程使用需求，因此建模时优先拆分独立功能部件，分别完成高硼硅玻璃壶身、金属支撑框架、防烫把手、压滤组件、壶盖五个核心模块的独立建模，再通过装配约束完成整体组合，确保各部件的配合间隙符合实际生产的公差要求。材质渲染阶段针对不同部件的物理特性做了精细化调整：玻璃壶身采用高透低色散的玻璃材质，调整折射参数与表面粗糙度，还原高硼硅玻璃通透光洁、边缘带轻微冷调折射的真实质感，同时在壶身内壁做了极薄的水膜质感预留，模拟日常使用后的湿润状态；金属支撑框架采用304不锈钢材质，设置细微的拉丝纹理与低强度环境反射，还原金属支架哑光磨砂的工业质感，避免过度镜面反射带来的廉价感；防烫把手采用黑色食品级PP塑料材质，调整表面漫反射参数与细微的颗粒质感，还原塑料把手防滑、哑光的触感特征；压滤组件的金属滤网做了细密网孔的纹理建模，搭配金属连杆的哑光金属质感，还原压滤结构的精密感。结构设计上充分考虑使用场景的合理性：玻璃壶身做了加厚壶底与导流嘴的弧度优化，确保倾倒咖啡时水流集中不撒漏；金属框架采用全包式支撑结构，上下设置固定卡扣抱紧玻璃壶身，既避免玻璃壶身直接接触桌面造成磕碰，也通过金属结构提升整体抗摔性能；把手采用符合人体工学的弧形设计，与金属框架通过两个固定点位连接，握持时受力均匀，避免长时间握持出现硌手问题；压滤组件的连杆与壶盖中心做了导向配合结构，确保下压滤网时连杆保持垂直，不会出现倾斜刮蹭壶壁的问题。设计思路上围绕家用咖啡冲煮的核心需求，在保证结构功能完整的前提下做了极简风格的外观处理，没有多余的装饰结构，所有外露结构都服务于功能需求，金属框架的几何切面造型既提升了结构强度，也让产品兼具现代工业设计的美感，整体模型的所有结构都可直接对接生产开模，各部件的壁厚、配合间隙都符合食品接触类器具的生产规范，渲染阶段采用柔和的影棚布光，通过侧逆光突出玻璃材质的通透感与金属结构的轮廓，完整呈现产品的材质层次与结构细节。
