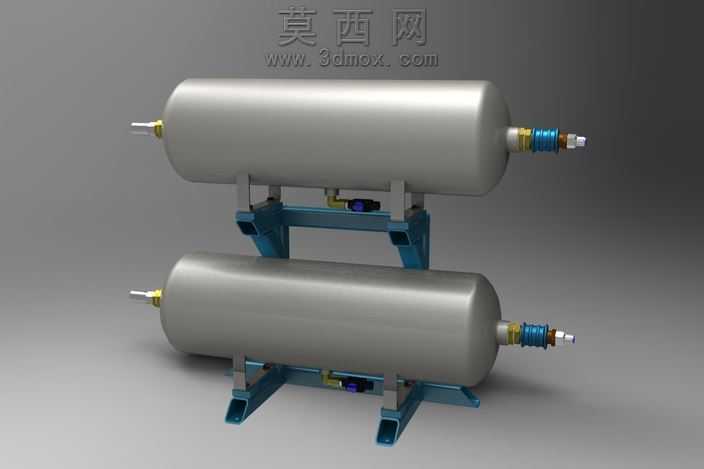

双罐并联立式安装承压储气瓶组结构

车间气动系统里卧式叠装的储气瓶组最容易出问题的位置，从来不是罐体本身的壁厚承压，而是支撑脚架与罐体焊接处的应力开裂，还有两端快插接头在长期振动下的密封失效。这套双罐并联的结构在做适配加工调整时，最先要核对的是蓝色冲压支架的折弯回弹量，普通Q235钢板冷弯后会有1到2度的回弹，要是按图纸标注的90度直接折弯成型，支架上托住罐体的弧形卡槽就没法和罐体外壁完全贴合，焊接时会出现局部虚焊，设备运行时跟着气泵的启停振动，不用半年焊道就会顺着应力集中的位置裂透。罐体两端的接头做了阶梯式的密封设计，靠近罐体的位置用外螺纹缠生料带做硬密封，外侧快插端留了0.1毫米的同轴度公差，插装气管时不会因为接头偏斜导致O型圈切边漏气，很多现场改装的储气罐就是忽略了这个同轴度要求，换完接头没几天就出现慢漏，排查起来要把整个气路喷肥皂水找漏点，耽误生产节奏。上下两个罐体之间的连接气路用了直角弯头加小型截止阀的配置，不是直接用硬管连通，留了单独关断的余量，单罐维护的时候不用把整个系统的压缩空气全排空，能减少车间气源的压力波动。支架底部的安装脚做了外翻的折边，每个脚上开了长圆形的安装孔，不是正圆孔，现场往设备机架上固定的时候，能抵消10毫米范围内的安装孔位偏差，不用重新在设备上扩孔攻丝。罐体表面做了喷砂氧化的哑光处理，不是亮面镀铬，车间里的油污灰尘落在上面不会留明显的印子，日常巡检的时候能一眼看到罐体表面有没有锈蚀或者磕碰的凹痕，不用特意擦拭清理。两端的蓝色缓冲环卡在接头和罐体之间，能抵消气管拉扯时对接头焊缝的冲击力，之前见过不少无缓冲结构的储气罐，工人拉扯气管的时候直接把接头从罐体上拽掉，压缩空气瞬间喷出来很容易伤人。这套结构没有做多余的装饰性设计，每个折弯、每个开孔、每段管路的走向都是对着现场安装、后期维护、长期运行的痛点调整的，没有为了好看牺牲半分实用性，加工时只要把折弯公差、焊接变形量、接头同轴度这几个点控住，装到设备上跑三五年都不会出漏气、支架开裂的常见故障。
