15度倾角景观型地面光伏支架结构设计

　　在分布式光伏与景观融合的项目场景中，常规地面光伏支架往往只考虑发电效率与结构强度，忽略了与周边景观环境的协调性，这款15度倾角的地面光伏安装结构，正是针对景观区域的光伏布设需求开发的定制化支撑方案。不同于山地光伏、大型地面电站的粗放式支架设计，景观区域的光伏布设需要兼顾结构可靠性、安装便捷性与视觉协调性，避免支架结构过于突兀破坏场地整体景观效果，同时还要满足光伏组件的最佳倾角要求，保证发电效率处于合理区间。

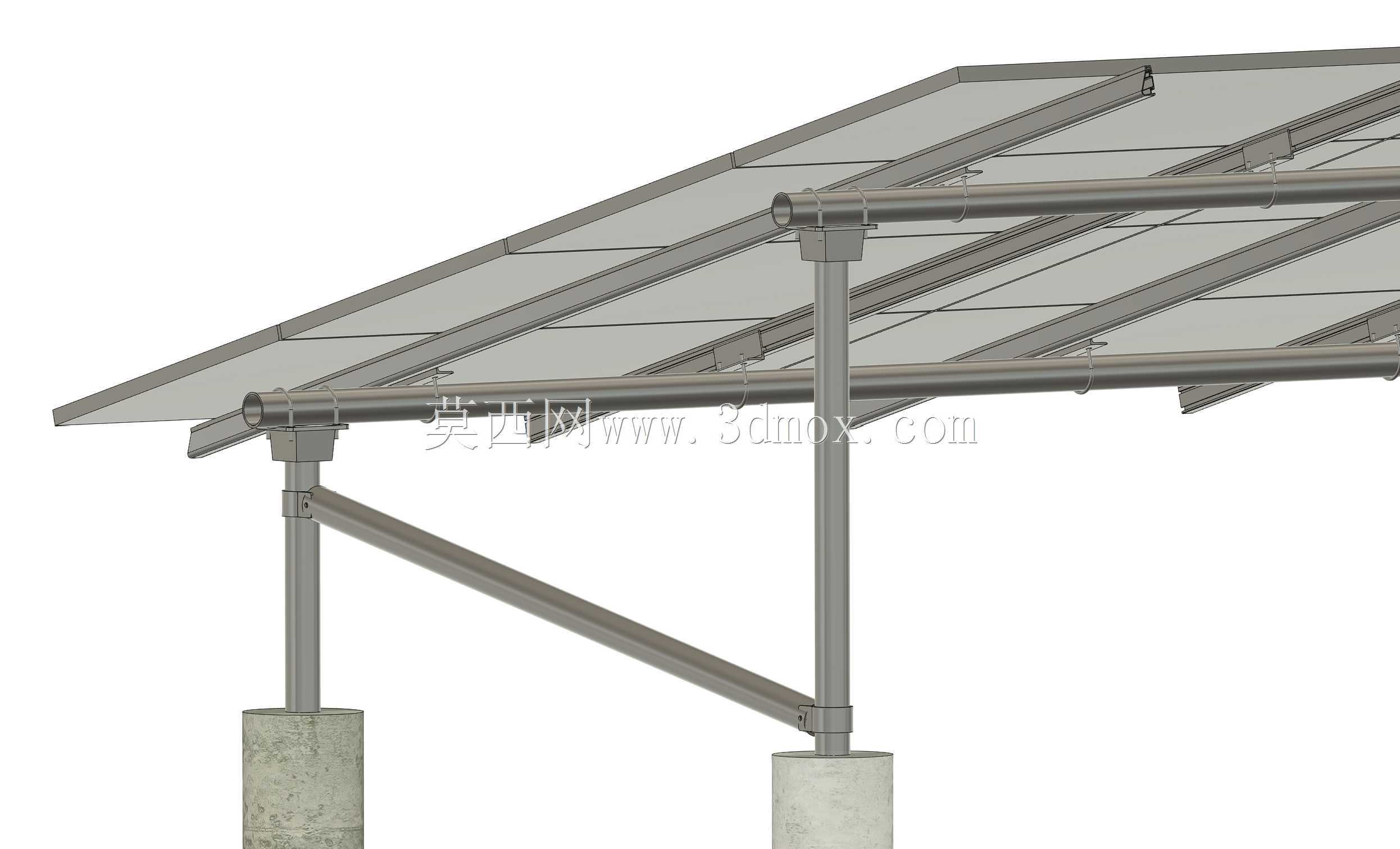

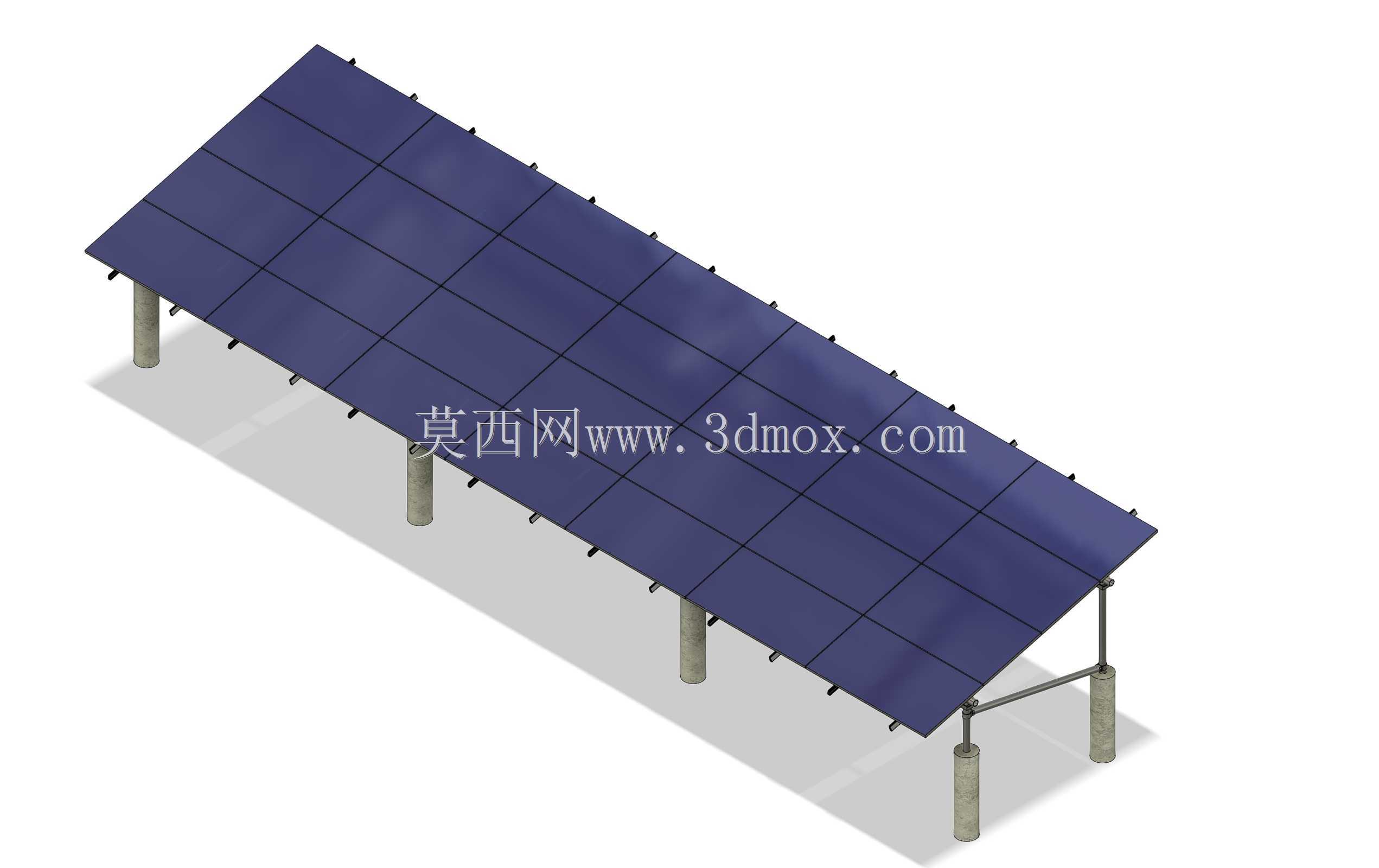

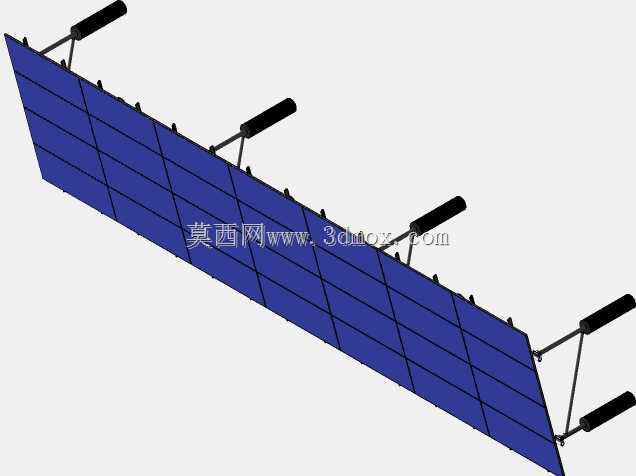

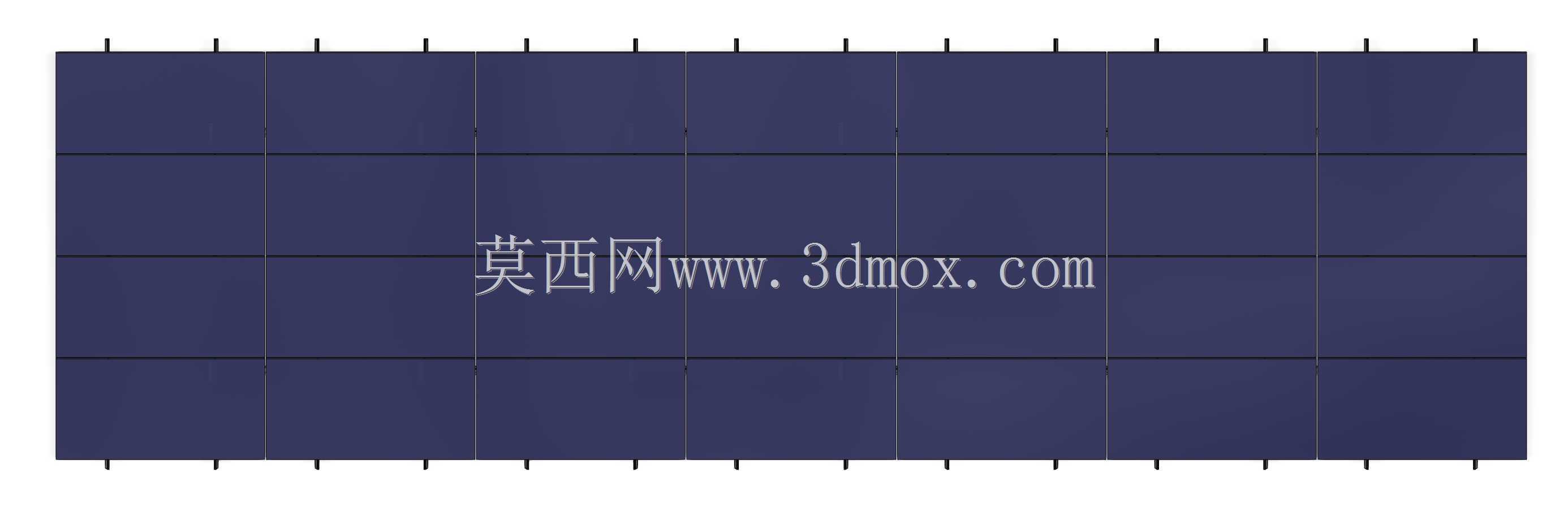

　　从结构布局来看，该支架采用4排垂直、7列水平的组件排布逻辑，适配主流的405瓦级大功率光伏组件，单组支架可承载28块标准尺寸光伏组件，也可兼容尺寸接近的同规格组件，阵列整体的倾角设定为15度，适配低纬度地区的太阳高度角特征，在保证全年发电时长的同时，降低支架整体的迎风高度，减少风荷载对基础的作用力。支架的主支撑结构采用标准规格的圆形管材作为立柱与横梁，所有连接节点均采用抱箍式紧固件连接，无需现场焊接作业，所有构件均可在工厂预制完成后运输至现场组装，大幅降低现场施工的难度与周期，尤其适合景观区域这种对施工噪声、施工污染管控严格的场地。

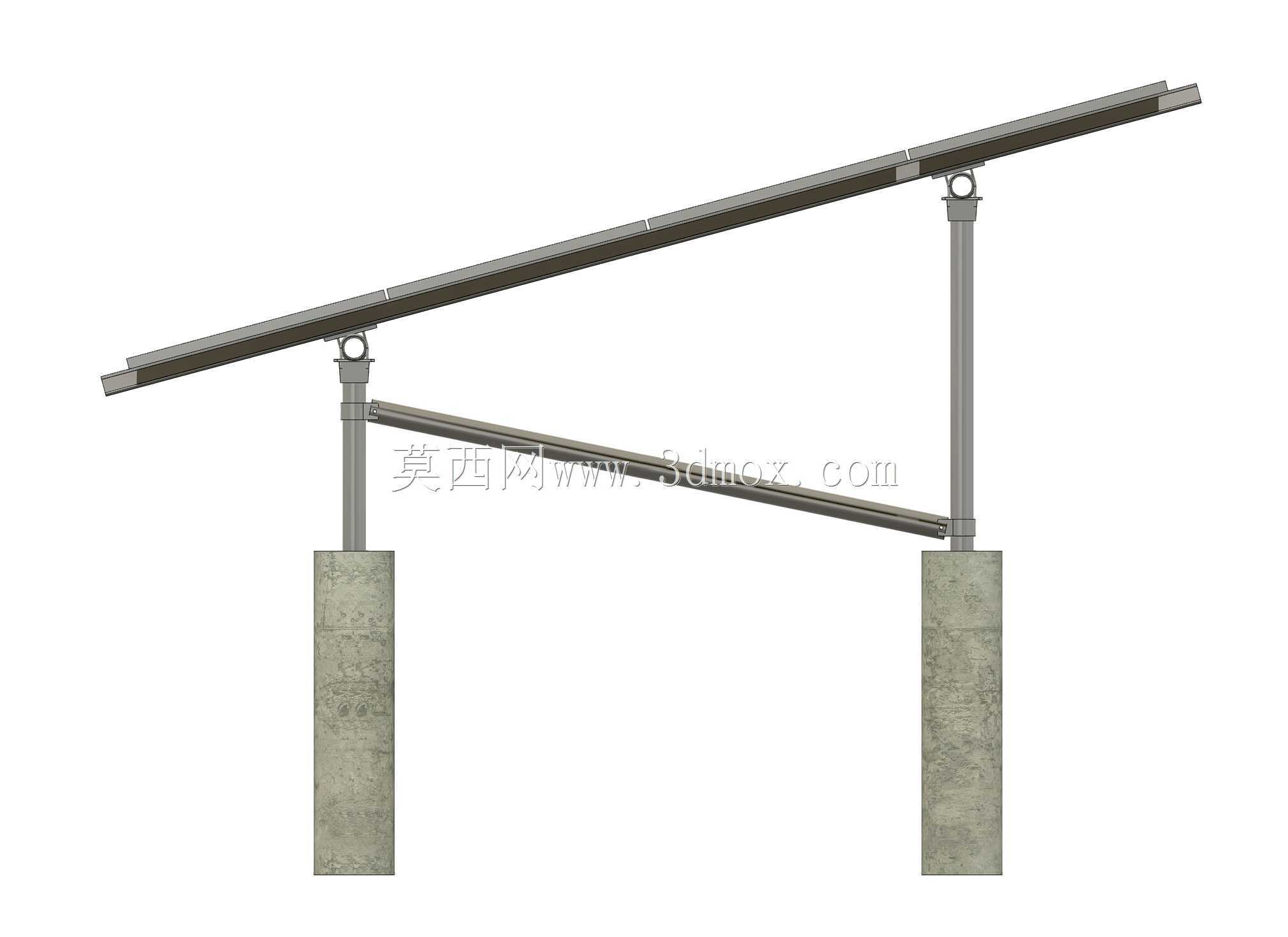

　　基础部分采用通用现浇混凝土独立基础，每个立柱下方对应一个混凝土支墩，基础埋深可根据现场的地质条件灵活调整，针对软土地基可适当扩大基础底面积、增加埋深，针对岩石地基可适当缩小基础尺寸，适配不同场地的地质条件，无需定制特殊的基础形式，降低现场施工的物料准备难度。斜向支撑构件连接立柱中部与横梁下部，形成稳定的三角受力结构，可有效抵消组件自重、风荷载、雪荷载带来的倾覆力矩与剪切力，保证支架在极端天气下的结构稳定性，所有金属构件表面均采用热浸镀锌处理，可适应户外露天的潮湿、紫外线照射环境，满足25年以上的使用寿命要求，匹配光伏组件的全生命周期使用需求。

　　在安装边界方面，该支架的组件排布预留了足够的检修通道空间，阵列前后排的间距经过计算，可保证冬至日上午9点至下午3点之间组件无互相遮挡，避免热斑效应影响组件寿命与发电效率。支架的整体高度经过优化，组件下沿距离地面留有足够的通风间隙，既可以降低组件背面的工作温度提升发电效率，也可以避免地面积水、植被生长接触组件背面造成隐患，同时较低的整体高度不会对景观视线造成过度遮挡，和周边的绿化、景观设施形成协调的视觉效果，适合在公园、景区、生态园区、厂区景观带等区域布设，既可以满足光伏发电的清洁能源供给需求，也不会破坏场地的整体景观风貌。

　　从设计逻辑上，这款支架没有采用复杂的可调倾角结构，而是固定15度的最优倾角，一方面减少了活动连接节点带来的可靠性隐患，降低后期运维的紧固、防锈工作量，另一方面固定倾角的支架整体刚性更强，抗风振、抗积雪荷载的能力更优，适合长期无人值守的户外场景。所有管材构件均采用市场通用的标准管径与壁厚，后期如果出现构件损坏，可直接在本地采购标准管材替换，无需向厂家定制特殊规格配件，大幅降低后期运维的成本与响应周期。横梁上的组件安装孔位采用长圆孔设计，可兼容组件安装孔位的微小尺寸偏差，降低现场安装时的对位难度，提升组装效率，组件压块采用通用的中压块与边压块形式，适配市面上绝大多数边框厚度的标准光伏组件，无需针对特定品牌组件定制压块，提升支架的通用适配性。
