Tevo Tarantula3D打印机全轴线性导轨铝合金安装板件

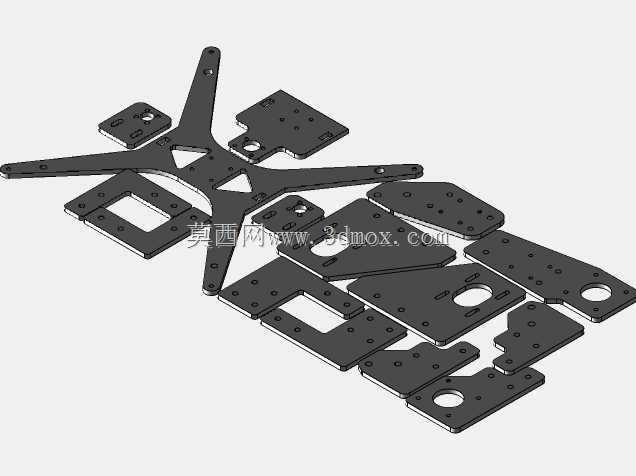

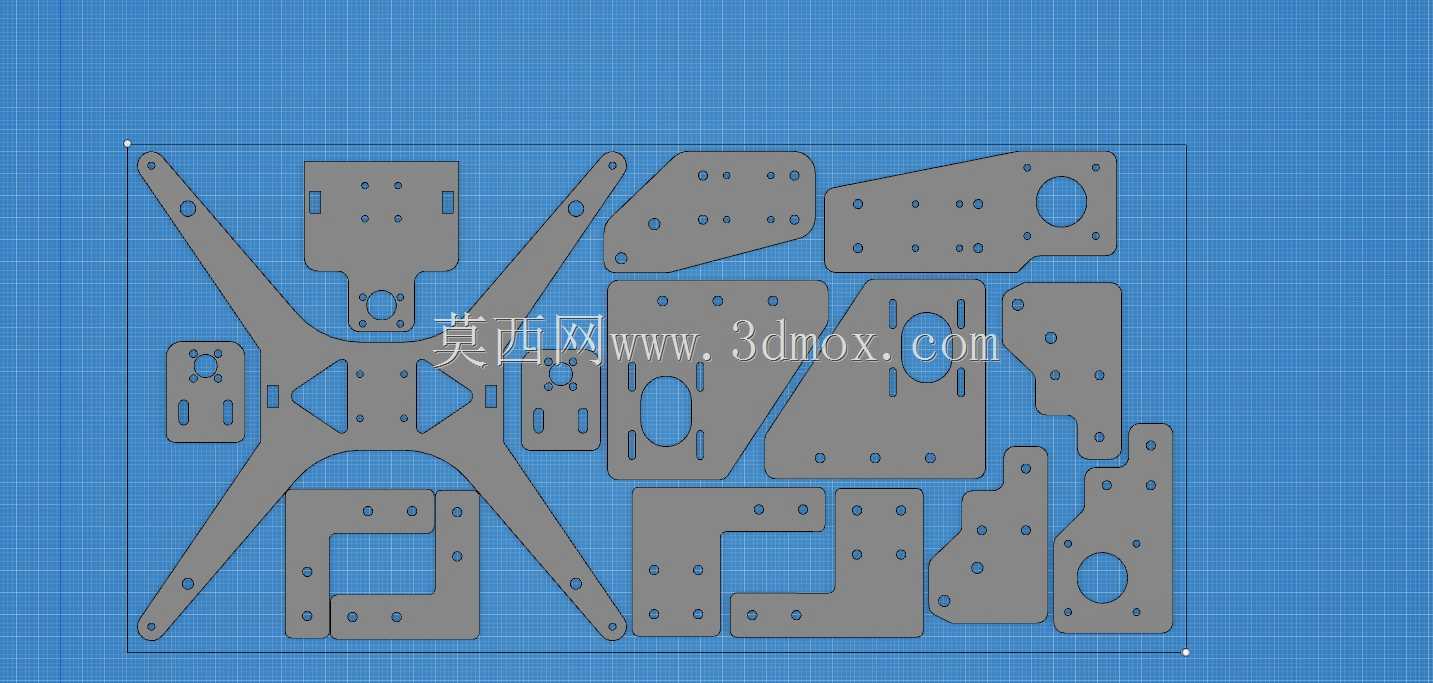

　　这套铝合金板件是桌面级FDM3D打印机运动轴系的核心安装承载结构，对应Tevo Tarantula机型的全轴线性导轨改装与原厂装配需求，所有板件均采用平板式排布设计，适配铝合金板材激光切割或CNC铣削的加工工艺，无需复杂的多面装夹工序，加工时可直接整板排版下料，材料利用率能控制在合理区间，减少边角料的浪费。

　　从实际应用场景来看，这类板件主要承担各轴线性导轨的定位安装、运动组件的承载连接功能，日常打印作业中，喷头、热床的往复运动产生的交变载荷会直接传递到这些板件上，因此板件上的所有安装孔位都做了位置精度匹配，其中X轴适配MGN9c型号微型线性导轨，Y轴与Z轴适配MGN12h型号微型线性导轨，孔位间距严格对应导轨的标准安装孔距，装配时不需要额外扩孔或修配，能直接将导轨锁附在板件基准面上，保证导轨的直线度与平行度符合运动要求。

　　设计过程中优先考虑了装配的容错性与结构刚性，不同功能的板件做了差异化的轮廓设计：X轴的喷头安装板预留了喷头组件、限位触发片、皮带固定座的安装位置，板件上的镂空结构既减轻了运动端的重量，降低高速运动时的惯性冲击，又不会削弱板件的抗弯强度；Y轴的热床支撑板采用大跨度的X型轮廓设计，四个延伸臂对应热床的调平螺丝安装位，中间的方形镂空刚好避让热床底部的加热线走线空间，同时减少板件与热床的接触面积，降低热量向运动结构传递的效率，避免导轨长期受热出现精度偏移；Z轴的两块安装立板分别承担两侧导轨的固定与丝杆螺母座的连接，板件上的定位凸台能快速对齐型材框架的安装槽，装配时不需要反复打表调整就能保证两侧导轨的同轴度，减少Z轴运动时的卡顿偏差。

　　安装边界方面，所有板件的厚度均适配常规桌面3D打印机的型材框架安装尺寸，板件边缘的安装孔位兼容2020、2040系列铝型材的槽距标准，既可以用于原厂Tarantula机型的配件替换，也能用于同规格DIY3D打印机的轴系搭建。板件上的导轨安装面都预留了0.1mm的装配余量，锁附导轨时可以通过塞尺微调导轨的预紧间隙，避免导轨压合过紧出现滑块运行阻力过大的问题；所有走线位置都做了圆角过渡处理，不会在装配过程中割伤运动线缆或同步带，长期往复运动也不会出现线材磨损的隐患。

　　从实际使用的角度出发，这套板件的排布设计也兼顾了后期维护的便利性，每个独立板件都对应单一的功能模块，出现损耗时可以单独拆卸替换，不需要拆解整个轴系结构；板件表面没有多余的装饰性结构，所有轮廓特征都服务于安装定位与载荷传递，运动过程中不会出现多余的振动谐振，能有效提升打印时的运动稳定性，减少层纹、错层这类因结构刚性不足导致的打印缺陷。针对双Z轴的配置需求，对应的Z轴板件也预留了双导轨、双丝杆的安装位置，用户升级双Z轴传动时不需要重新加工板件，直接加装对应传动组件即可完成升级，拓展性能够覆盖大部分桌面级3D打印机的改装需求。
