英飞凌IRSM807PQFN封装DC-DC集成电路

　　在高密度电源转换场景的PCB布局工作里，PQFN封装的功率集成芯片一直是结构工程师需要重点核对安装边界的核心器件，这款IRSM807 DC-DC集成电路采用标准PQFN贴片封装形式，本身属于表面贴装类半导体器件，在便携消费电子、工业控制板卡、车载辅助电源模块这类对安装空间有严苛限制的场景中应用广泛。不同于传统插件封装的电源芯片，PQFN封装的器件没有向外延伸的成型引脚，所有焊接端子都分布在封装本体的侧边缘与底部，焊接完成后器件本体与PCB板面的贴合间隙极小，能在有限的板卡面积内实现更高的功率密度，同时减少引脚寄生参数对电源转换效率的影响。

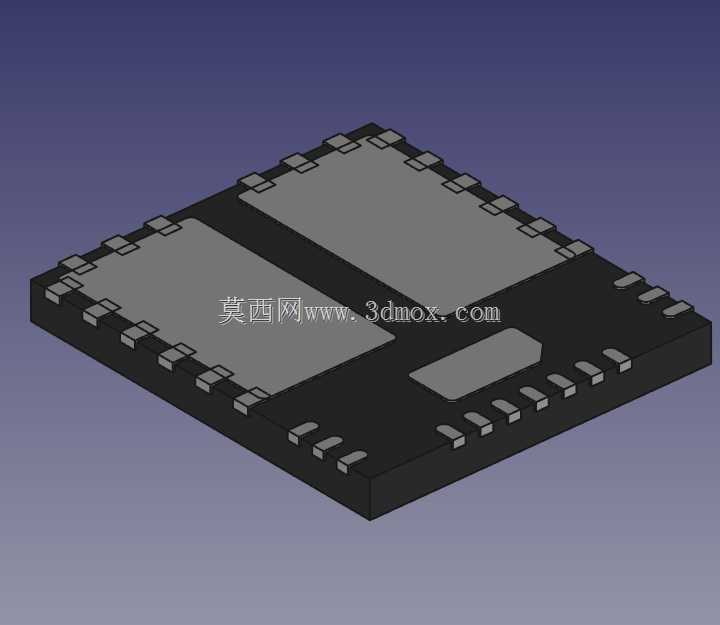

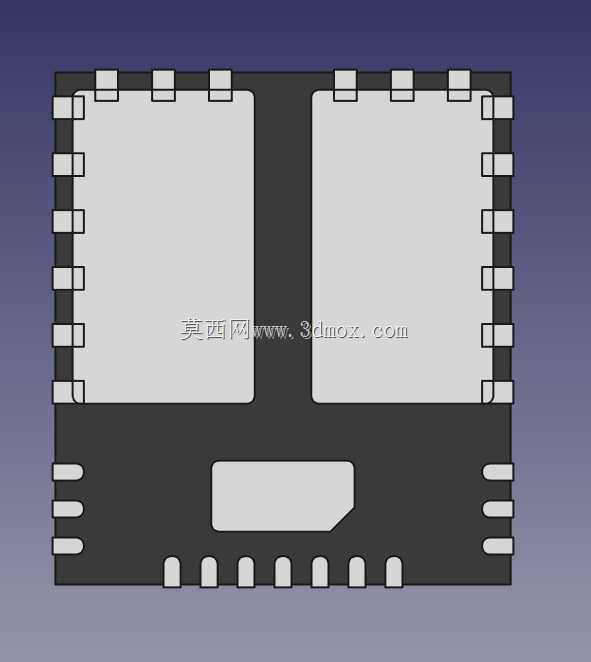

　　从实际设计落地的角度看，这类贴片封装的电源芯片在三维建模时，首先要明确的是安装边界的避让要求：封装本体为方正的扁平块状结构，顶部有用于生产过程中定位识别的圆形标记点，侧边缘均匀分布的焊接焊端需要和PCB上对应的焊盘位置完全匹配，建模时不能仅按照器件手册给出的标称尺寸做简单拉伸，要考虑实际生产中器件的尺寸公差，预留足够的焊接间隙，同时要在器件本体下方预留对应的散热焊盘区域——PQFN封装的散热路径主要通过底部裸露的散热焊盘传导到PCB的铜箔层，建模时这部分的结构不能遗漏，否则后续做热仿真或者结构干涉检查时会出现偏差。

　　在实际板卡装配流程里，这类Smd封装的芯片会通过回流焊工艺完成焊接，器件的高度尺寸直接决定了板卡上方的结构避让空间，比如在设计设备外壳的内部凸台、排线走线路径、相邻元件的布局高度时，都要以该芯片的实际本体高度作为参考，避免出现装配干涉。不同于带外露长引脚的器件，PQFN封装的侧端焊端突出本体的尺寸极小，建模时如果错误放大焊端的突出长度，会导致PCB布局时相邻元件的安全间距计算错误，直接影响后续的可制造性。

　　从功能特性上看，这款DC-DC集成电路将功率开关管、驱动电路、保护电路都集成在单一封装内部，外围只需要搭配少量的电感、电容、电阻元件就能组成完整的电源转换回路，能大幅减少电源部分占用的PCB面积，这也是这类高集成度功率芯片在紧凑型设备中被大量选用的核心原因。在做整机结构设计时，还要考虑该芯片的散热路径规划，因为集成度高，工作时的发热集中在较小的封装区域，建模时除了还原器件本身的外形结构，还要结合周边的散热铜箔、可选的散热贴或者小型散热片的安装空间做整体校核，避免因为结构空间预留不足导致散热方案无法落地。

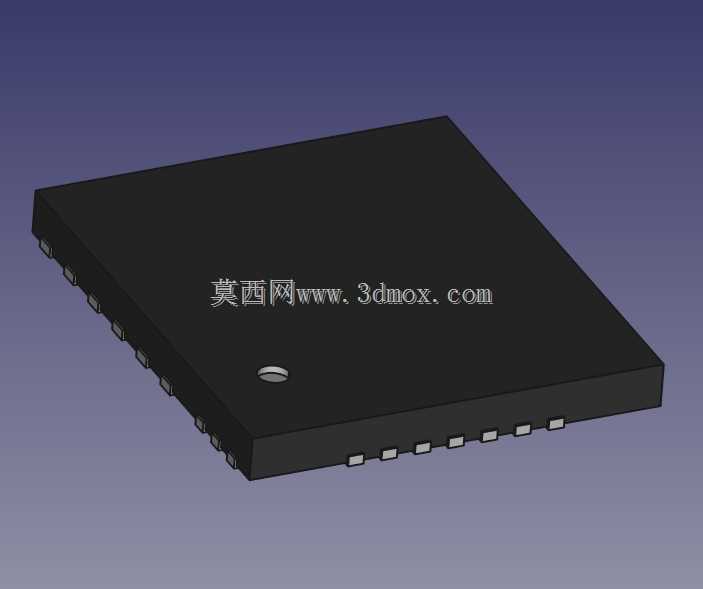

　　很多刚接触板卡结构建模的工程师容易忽略这类贴片芯片的细节结构，比如顶部的定位标记点的位置、焊端的实际分布数量与间距、本体边缘的倒角尺寸，这些细节虽然不影响大的结构布局，但在做生产可制造性检查、视觉定位程序匹配的时候，会直接影响生产环节的效率。比如封装顶部的圆形标记是用来确认器件贴装方向的，建模时如果标记点的位置和实际器件相反，就会导致后续导出的坐标文件出现方向错误，直接造成批量贴装的废品。另外，PQFN封装的本体四个边角通常有微小的注塑倒角，建模时如果做成完全尖锐的直角，在做干涉检查时会出现误报，误以为和周边的阻焊层或者相邻元件有接触，实际上生产中器件的边角倒角是自然存在的工艺结构，必须在三维模型中准确还原。

　　在不同的应用场景中，这款芯片的安装要求也有细微差别：在消费类便携设备中，板卡的厚度通常较薄，芯片焊接后的整体高度要控制在整机的厚度限制内，建模时要准确核对器件的标称高度，同时考虑焊锡厚度带来的总高度增量；在工业类高振动场景中，除了基本的外形匹配，还要考虑器件底部的点胶空间，建模时要在器件本体与PCB之间预留足够的点胶间隙，确保点胶后胶水能形成足够的粘接强度，避免长期振动导致焊端脱落。这些实际工程中的细节，都需要在三维建模阶段就充分考虑，不能只停留在还原外形的层面，要结合实际的生产、装配、使用场景来调整模型的细节精度，让模型能真正服务于后续的结构校核、工艺验证工作，而不是仅仅作为一个外观展示的元件存在。
