波浪曲面造型装饰花瓶结构设计

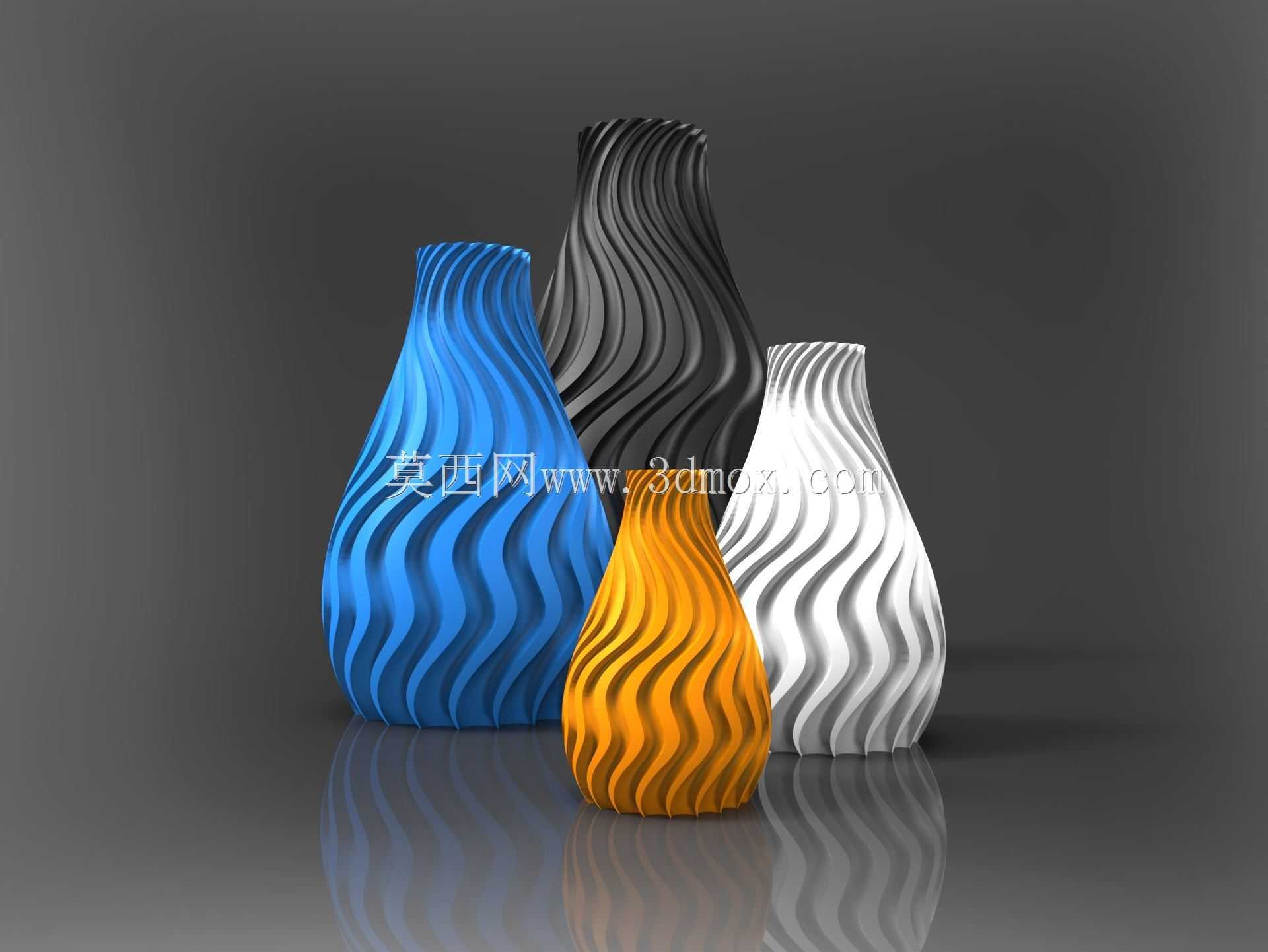

　　日常做桌面级3D打印的结构验证时，这类曲面薄壁容器是很典型的测试件，同时也能直接作为家居软装的装饰部件落地使用。从实际应用场景来看，这类波纹花瓶既可以放置在客厅茶几、书房置物架作为干花、永生花的承托容器，也可以作为3D打印服务商的工艺展示样件，用来向客户演示FDM设备打印大曲率曲面、薄壁结构的成型能力，还能作为文创周边的衍生设计基底，调整表面纹理参数后适配不同的装修风格。

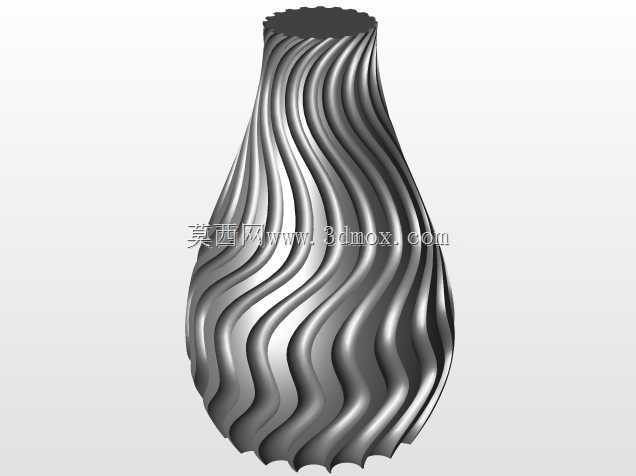

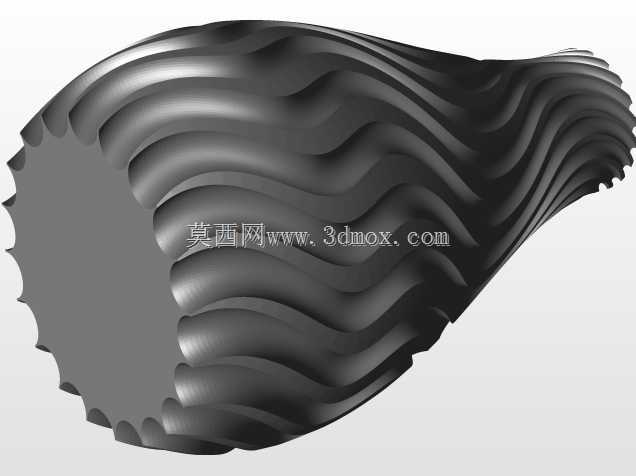

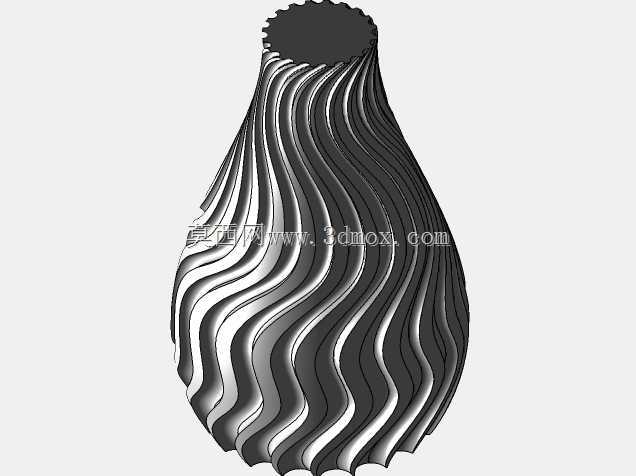

　　设计这款波纹结构时，首先要考虑的是打印成型的可行性，整体高度控制在200mm，这个尺寸刚好适配多数桌面级FDM打印机的成型幅面，不需要拆分模型就能一次性打印完成，底部做了平整的贴合面，放置在平面上不会出现晃动，不需要额外添加支撑结构就能完成底部的打印，能有效减少后期打磨处理的工作量。瓶身的波纹曲面不是单纯做外观装饰，每一处波纹的起伏高度都做了参数化控制，外层波纹的凸起高度控制在3mm以内，既保证了外观的流线感，又不会因为曲面落差过大导致打印时出现层纹错位或者翘边问题，同时波纹结构还能提升薄壁瓶身的结构强度，相比直筒型的同壁厚花瓶，波纹结构的抗侧向挤压能力能提升40%左右，日常摆放时不小心碰到也不容易出现变形开裂。

　　从打印工艺适配的角度考虑，模型的壁厚做了分层适配设计，内层壁厚设置为1.2mm，刚好对应3条0.4mm喷嘴的挤出线宽，打印时不需要做多余的线宽调整，外层壁厚设置为1.6mm，对应4条挤出线宽，外层打印时适当降低打印速度，就能保证曲面的表面光滑度，减少层纹的明显程度。瓶身的波纹过渡处全部做了R角处理，最小圆角半径不小于1.5mm，避免打印时出现尖角处的材料堆积或者缺料问题，瓶口位置做了加厚的卷边设计，厚度达到2mm，既提升了瓶口的结构强度，避免取放花材时刮伤手部，也能让瓶口的打印成型更规整，不会出现薄壁顶端的翘曲问题。

　　实际使用时，这款花瓶的内部容积足够容纳常规尺寸的干花花束，瓶身内部做了光滑的曲面过渡，没有多余的加强筋或者凸起结构，如果需要用来水培鲜切花，只需要在打印时选择防水类的打印耗材，打印完成后在内部做简单的防渗处理就能使用，不需要额外做结构修改。模型的底部预留了0.2mm的找平余量，打印时配合平台的调平参数，能保证底部完全贴合打印平台，不会出现底部漏料或者翘边的问题，两层外周的打印路径设置，能让外层的曲面成型更连贯，避免出现路径断点导致的表面瑕疵。

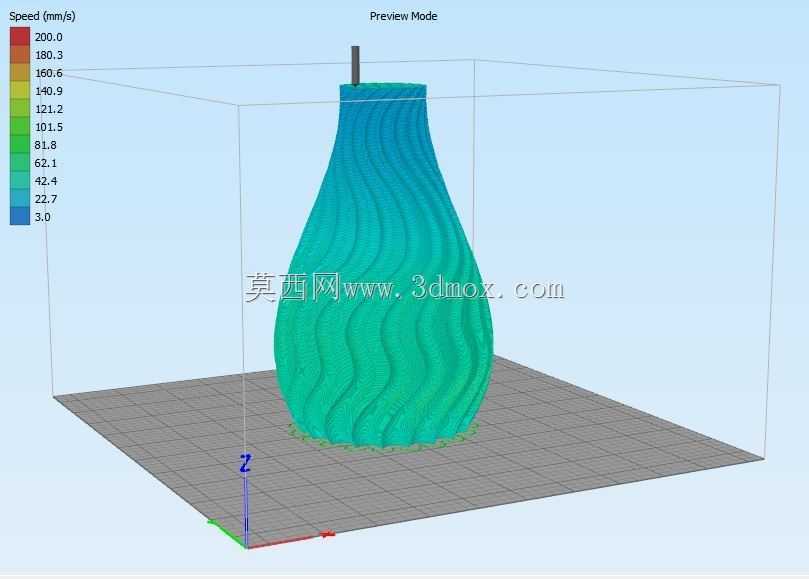

　　做这类曲面装饰件的设计时，很容易陷入只追求外观效果忽略成型可行性的误区，这款波纹花瓶在设计阶段就同步考虑了打印参数的适配，不同曲率位置的打印速度区间做了对应匹配，曲面平缓位置可以用较高的打印速度提升效率，曲率变化大的位置自动降速保证成型精度，不需要使用者手动调整过多的切片参数，导入切片软件后只需要设置基础的层高、耗材温度参数就能直接生成打印路径，对新手用户也很友好。同时波纹的造型没有做过于复杂的细碎纹理，整体曲面流畅连续，打印完成后只需要简单去除底部的支撑或者 raft 结构，不需要做大量的打磨抛光就能获得不错的外观效果，如果使用光泽类耗材打印，还能呈现出类似陶瓷的质感，作为家居装饰件完全能满足使用需求。
