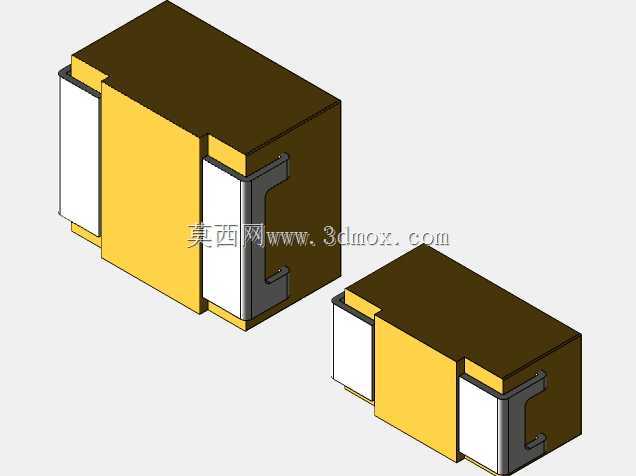

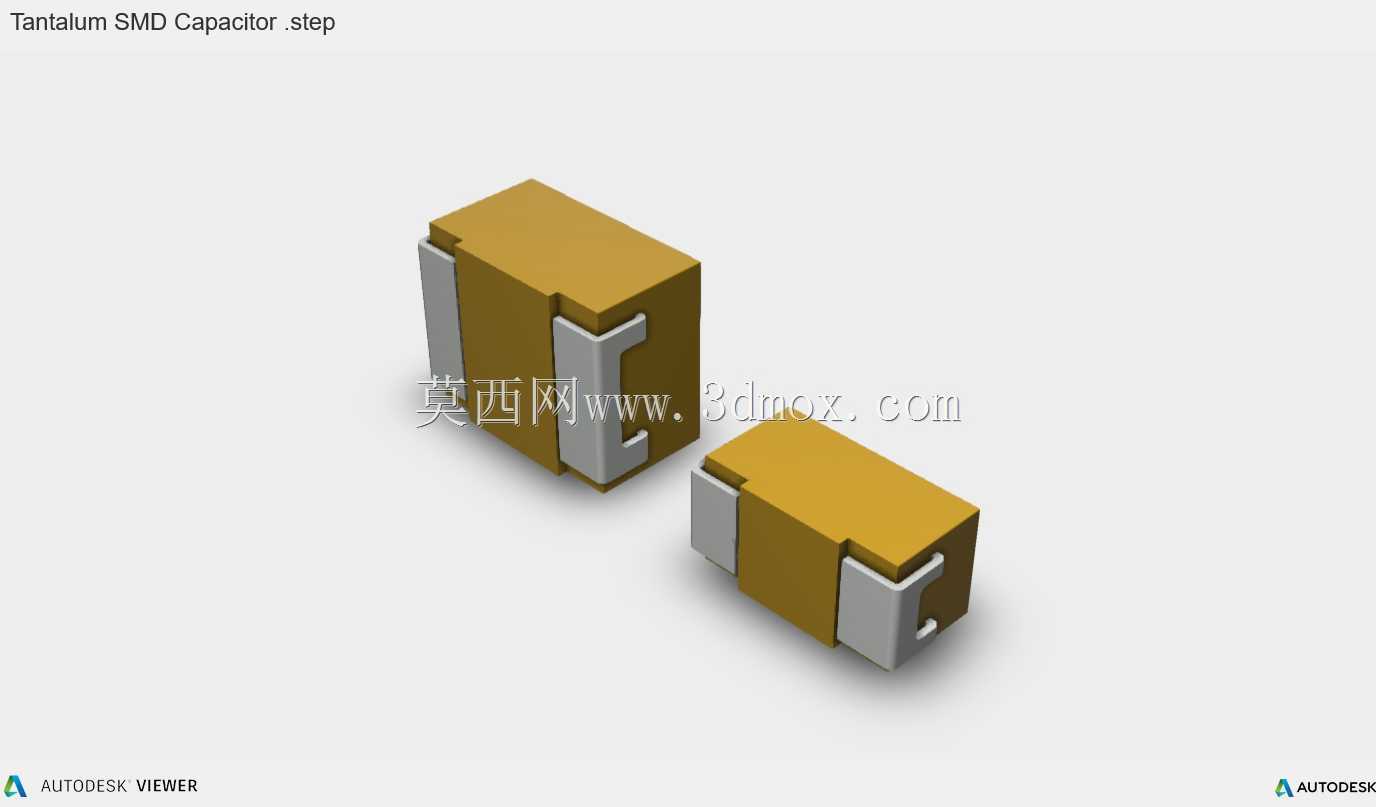

钽材质贴片式电容器三维结构建模

　　在高密度电子装联场景中，钽贴片电容是板级电路里承担滤波、储能、退耦功能的核心被动元件，其三维建模的精度直接影响PCB布局仿真、SMT产线钢网开孔、回流焊工艺验证的全流程准确性。不同于插件式电容的引脚穿板安装逻辑，这类表贴元件完全依托焊盘与PCB表面的锡膏印刷层实现机械固定与电气连接，建模时首先要还原其端电极与陶瓷本体的配合公差——端电极的金属镀层厚度、电极与本体的台阶差，是决定SMT贴装时吸嘴取料稳定性、焊锡爬锡高度的关键参数，若建模时忽略电极侧面的微小倒角，很容易在后续DFM检查中误判焊盘与元件的干涉风险。

　　从实际应用场景来看，这类钽电容广泛出现在工业控制板卡、汽车电子ECU、便携数码产品的电源回路中，相比普通陶瓷贴片电容，其具备更高的单位体积容值与更稳定的温度特性，因此在需要大容值储能的狭小板卡空间内，往往是设计选型的首选。建模过程中需要严格区分本体的环氧树脂封装层与两端的金属端电极结构：本体部分的长方体棱边并非完全直角，量产元件的模塑封装会在棱边处保留微小的脱模圆角，这个细节在做整板装配干涉检查时尤为重要——很多新手建模时直接做直角长方体，会导致板卡与周边结构件的间隙计算出现0.1mm级的误差，在高密度堆叠的消费电子主板里，这种误差足以引发装配时的元件顶壳问题。

　　安装边界的尺寸还原是这类电子元件建模的核心要点，建模时需要严格遵循元件标称的封装尺寸规范，对应不同容值、耐压等级的钽贴片电容，其本体长度、宽度、厚度，以及两端电极的宽度、电极包覆本体侧面的高度，都有明确的尺寸公差带。不同于机械结构件的建模逻辑，电子元件的建模不需要还原内部的钽芯、二氧化锰电解质等内部结构，外部结构的精度完全服务于装联工艺验证：端电极的下表面必须保证绝对平面度，与PCB焊盘的贴合面不能出现建模曲面误差，否则在做锡膏厚度仿真、回流焊应力仿真时，会出现焊点应力分布计算失真的问题。

　　设计思路上，这类标准SMD元件的建模优先保证装配基准的准确性，将元件的几何中心与SMT贴装的吸嘴取料中心重合，同时在电极下表面设置装配参考基准面，方便在PCB装配环境中直接对齐焊盘坐标。本体表面的标识区域不需要做精细的丝印文字建模，仅需预留丝印的位置平面即可，避免不必要的模型面数增加影响整板装配的运行效率。两端金属电极的侧面需要保留与本体的台阶差，这个台阶是焊锡在回流过程中形成良好焊点的关键空间，建模时台阶的深度需要匹配实际量产元件的电极包覆尺寸，过深或过浅都会导致后续工艺仿真中焊锡爬升形态的计算偏差。

　　在实际工程应用中，这类元件的三维模型还会被用于SMT产线的吸嘴选型验证，因此模型顶部的平面度、本体的长宽尺寸公差，需要和实际来料的尺寸分布保持一致，若模型顶部做了多余的凸起或凹陷，会导致吸嘴选型时误判吸附面积，引发产线贴装时的抛料率上升。此外，模型的重量参数匹配也不能忽略，钽电容的内部钽芯密度远高于外部封装材料，建模时需要给不同部分赋予对应材料的密度属性，这样在做板卡振动仿真、跌落仿真时，才能准确计算焊点在动态载荷下的应力分布，提前预判长期使用过程中可能出现的焊点开裂风险。

　　不同于定制化机械零件的建模，这类标准化电子元件的建模不需要做个性化的结构创新，核心是还原量产元件的真实外部轮廓、安装基准、配合边界，确保其在板级装配、工艺仿真、结构验证的全流程中，能够准确反映真实元件的装配特性，避免因模型精度不足导致的设计返工、工艺调试成本增加。建模完成后还需要验证模型的最小包围盒尺寸是否与元件规格书的标称尺寸一致，确保在PCB布局时的元件占位符与实际模型完全匹配，不会出现布局时预留空间足够、实际装配时元件与周边器件干涉的问题。
