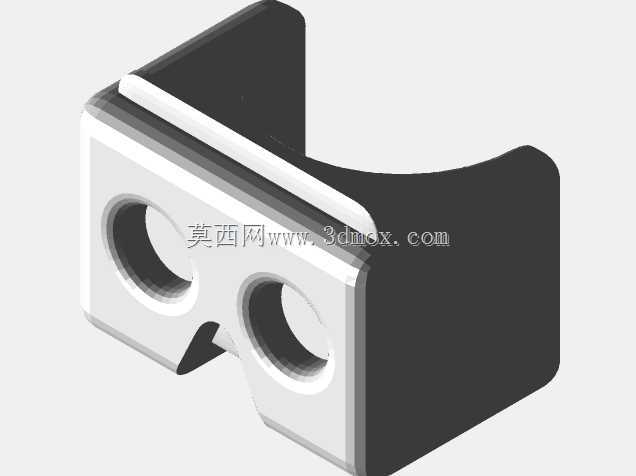

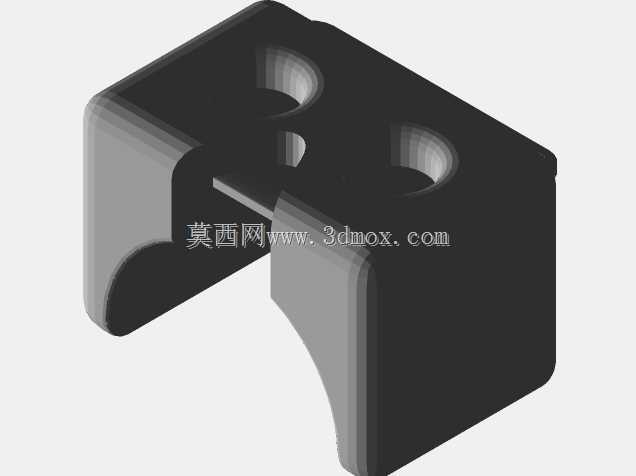

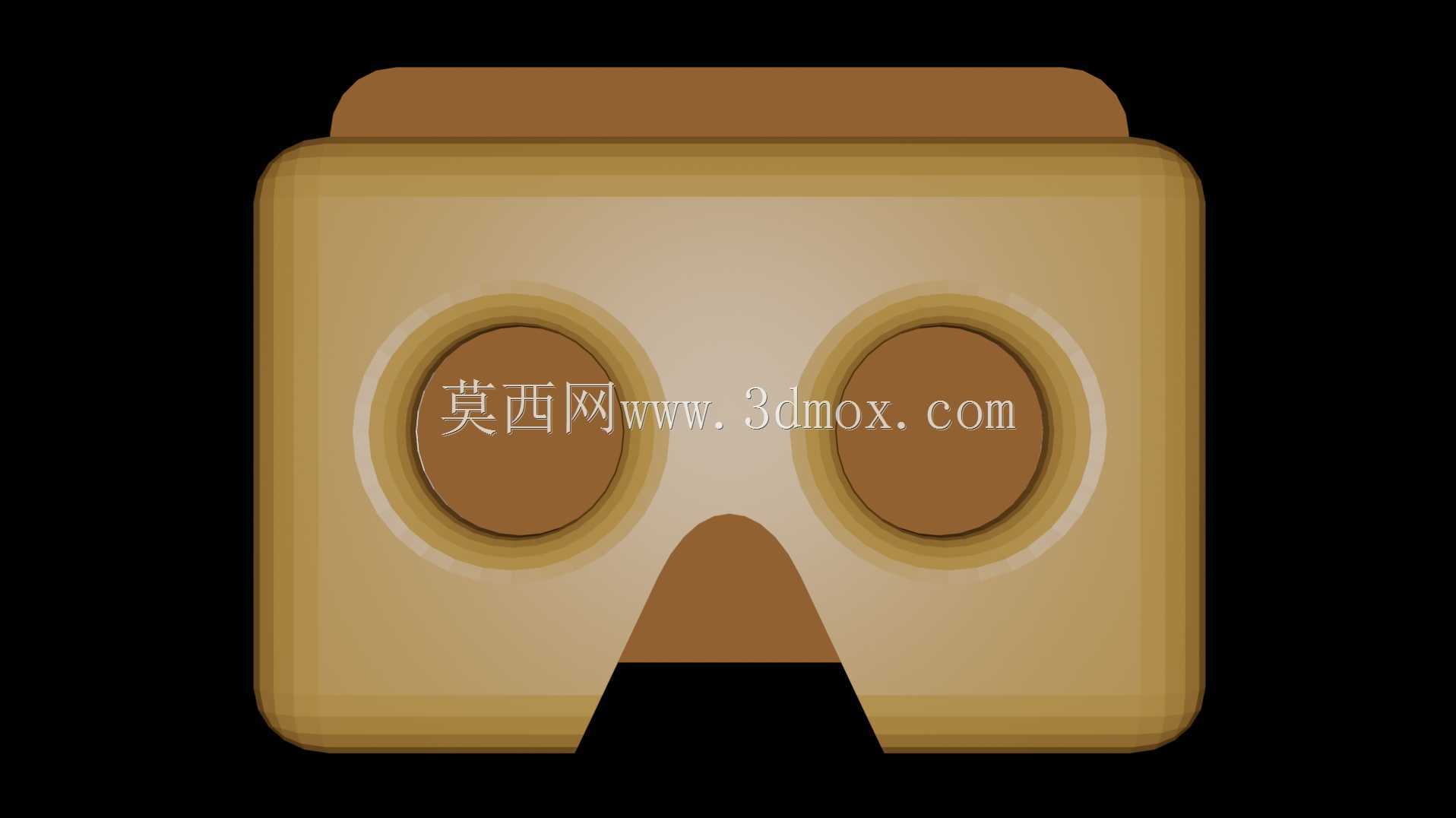

低成本沉浸式VR体验用谷歌纸板结构设计

　　这款谷歌纸板的结构设计完全围绕轻量化、低成本的沉浸式视觉体验需求展开，整体采用瓦楞纸板作为主体承载结构，无需复杂的金属或塑料注塑构件，所有弯折、卡接结构都依托纸板自身的裁切折痕实现，不需要额外的粘接或紧固件就能完成组装，非常适合快速量产、低成本推广的场景。从实际使用场景来看，这款设备主要面向入门级虚拟现实体验需求，可适配绝大多数主流尺寸的智能手机，用户只需将手机放置在设备前端的固定卡槽内，就能通过双凸透镜组获得等效大尺寸屏幕的沉浸式观影、简易VR游戏体验，在科普教育、展会体验、活动赠品等场景下有极高的适配性，不需要额外供电，也没有复杂的电子元器件，单次使用的容错率极高，哪怕是一次性使用场景也不会产生过高的成本。

　　从功能特性来看，结构上预留了精准的透镜安装位，两个圆形透镜的中心距严格匹配人眼平均瞳距范围，透镜与手机屏幕的距离经过反复调校，能让普通手机屏幕的画面在人眼处形成清晰的虚像，避免出现画面畸变、视疲劳的问题；前端的手机卡槽设计了可调节的压片结构，能够适配不同厚度的手机，同时在对应手机摄像头的位置预留了开孔，部分支持AR透视功能的应用也可以正常调用摄像头，不需要额外拆卸设备。鼻部的避让缺口完全贴合人体面部轮廓，佩戴时不会对鼻梁造成过度压迫，两侧的固定结构可以配合弹性头带使用，解放双手完成长时间的体验，顶部预留的触控开口可以直接触碰手机屏幕，完成基础的交互操作，不需要额外外接控制器。

　　设计思路上全程围绕纸板材料的特性展开，所有的受力结构都利用了瓦楞纸板弯折后的结构强度，避免出现悬空的受力薄弱点，整个纸板展开后为单一裁切件，不需要拼接多个纸板部件，生产时只需要完成模切、压痕两道工序就能得到全部的结构件，组装过程不需要专业工具，普通用户按照折痕弯折卡接就能在一分钟内完成组装，极大降低了使用门槛。外形尺寸上，整体长宽控制在180mm*100mm范围内，厚度不超过80mm，组装完成后可以轻松放入普通背包甚至大衣口袋，便携性远高于常规的塑料VR头显；安装边界上，前端手机仓的可容纳尺寸范围覆盖4.7寸到6.5寸的直板智能手机，仓内的防滑压片可以避免手机在使用过程中滑落，透镜安装位的卡槽公差控制在0.2mm以内，既可以保证透镜安装后不会出现晃动偏移，也不需要额外的胶接固定，用户可以自行更换不同焦距的透镜来适配不同视力的使用需求。

　　在结构细节上，纸板内侧全部做了哑光黑的印刷处理，能够有效避免手机屏幕的光线在纸板内部形成漫反射，减少杂光对视觉体验的干扰，提升画面的对比度；边缘的所有折角都做了圆角处理，避免纸板裁切后的锋利边缘划伤用户皮肤；头带的安装孔位设计在设备两侧的受力加强区域，哪怕头带拉紧也不会出现纸板撕裂的问题。不同于复杂的电子VR设备，这款结构完全没有易损的电子部件，纸板材料本身具备一定的抗冲击能力，日常携带过程中轻微的挤压、磕碰都不会造成结构损坏，哪怕出现变形也可以快速更换新的纸板套件，使用成本几乎可以忽略不计。对于结构设计从业者来说，这款产品的设计思路非常有参考价值，全程围绕材料特性做功能适配，用最低的成本实现了核心的功能需求，没有冗余的结构设计，每一处裁切、每一道折痕都服务于实际使用需求，在低成本消费级体验设备的结构设计上具备很强的借鉴意义。
