苹果AirTag追踪配件精确实体结构

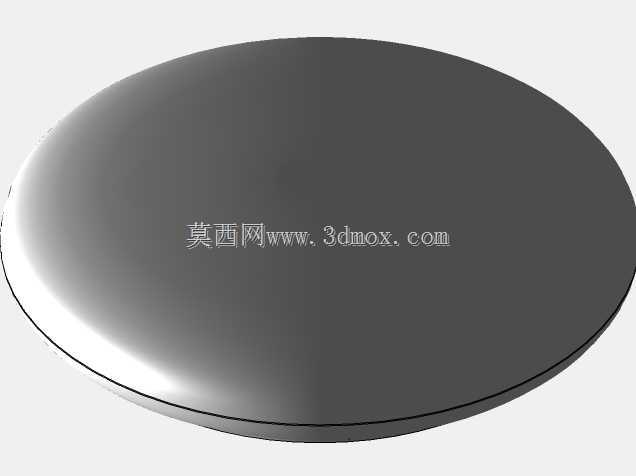

　　日常做消费电子周边结构适配的时候，这类小型蓝牙追踪标签的实体参考模型使用率其实很高，很多做钥匙扣配件、箱包内嵌位、宠物项圈挂载结构的设计，都需要精准的外形边界数据来做配合公差计算，避免做出来的适配结构出现卡合过紧、装取困难或者晃动异响的问题。这个模型还原的是苹果推出的蓝牙防丢追踪标签的完整实体结构，整体采用正圆形薄饼式的扁平设计，边缘做了连续的大圆弧过渡，没有尖锐的棱角，不管是放在口袋里还是挂载在钥匙串上，都不会勾扯织物或者刮蹭其他随身物品。从结构设计逻辑来看，这类追踪标签的核心需求是在极小的体积内容纳蓝牙通讯模块、纽扣电池、蜂鸣器以及UWB定位天线，同时还要满足日常使用的防泼溅、抗跌落要求，所以外壳采用上下盖扣合的密封结构，

　　配合边缘的圆弧过渡，能在跌落时分散冲击力，降低外壳开裂的风险。做适配结构设计的时候，首先要明确它的安装边界：整体圆形轮廓的外径是固定值，厚度方向的最大尺寸集中在圆心区域，往边缘逐渐收薄，所以如果做内嵌式的安装槽，槽体的内径要比产品外径留出0.1-0.2mm的装配间隙，槽深要匹配产品最大厚度，避免出现合盖后挤压产品表面导致按键误触发或者外壳变形的问题。如果是做外挂式的保护套或者挂载结构，要注意避开产品侧面的出声孔位置，不能遮挡蜂鸣器的出声通道，不然查找物品时蜂鸣器的提示音量会大幅衰减，影响实际使用效果。这类追踪标签的实际应用场景覆盖很广，除了常规的挂在钥匙串、放在钱包行李箱里防丢，很多工业场景里也会用它来做小型工具、

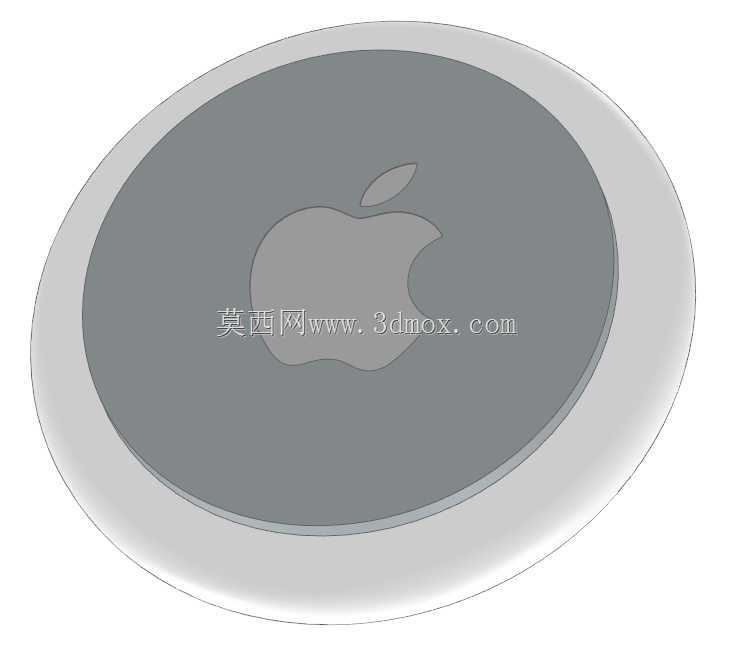

　　巡检设备的位置标记，比如仓储环境里给高频流转的手动工具、检测仪器挂上这类标签，配合对应的定位系统就能快速查找设备位置，减少找工具的无效耗时。还有宠物用品领域，给猫项圈、狗牵引绳配套的挂载位，也需要严格贴合标签的外形尺寸，既要保证安装牢固不会在宠物跑动过程中脱落，又不能因为结构过紧挤压标签外壳，影响内部电池的接触稳定性。建模的时候要注意，产品正面的品牌标识区域是略微下沉的平面，不是和外弧面完全齐平的结构，做表面丝印或者浮雕适配的时候要对应这个下沉的深度，避免标识凸起过高被磨损。上下盖的合模线位置在产品侧面厚度方向的中间位置，做适配结构的时候尽量不要把配合筋位刚好压在合模线上，

　　不然长期使用下来合模线位置的飞边或者细微错位会磨损适配结构的内壁，出现松垮的问题。另外产品的电池仓是旋转开启的结构，后盖旋转特定角度就能拆开更换纽扣电池，所以如果做全包式的保护套，要预留出后盖旋转的操作空间，或者设计对应的开盖缺口，不能把整个后盖完全封死，不然用户更换电池的时候必须把整个保护套拆下来，使用体验会很差。从结构强度的角度考虑，这类产品的外壳采用的是硬质抛光塑料材质，表面耐刮性一般，所以做配套挂载结构的时候，和产品接触的内壁尽量做微弧面贴合，不要设计尖锐的筋位顶在产品外壳上，避免长期挤压留下压痕或者导致外壳开裂。还有重量控制的问题，这类标签本身重量很轻，做配套配件的时候不要额外增加太多重量，尤其是挂在钥匙串或者宠物项圈上的配件，过重的话会影响携带体验，甚至给小型宠物造成额外的负担。实际做结构验证的时候，还要考虑不同温度环境下的形变问题，比如夏天车内高温环境下，塑料外壳会有轻微的热胀，所以安装槽的间隙设计要预留出热胀的余量，避免高温下产品膨胀卡在槽里无法取出。如果是做防水类的配套保护套，还要在出声孔的位置做防水透声膜的贴合位，既保证声音可以正常传出，又能阻挡水和灰尘进入标签内部，拓展产品的使用场景，比如可以挂在户外装备、雨具上不用担心进水损坏。
