天雷P-40战机尾轮起落架LG支架结构设计

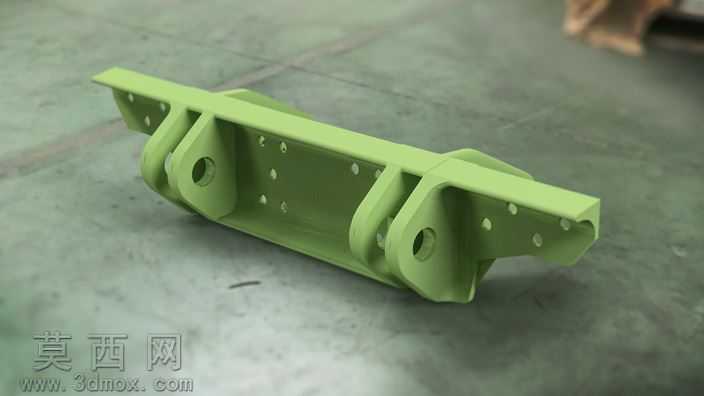

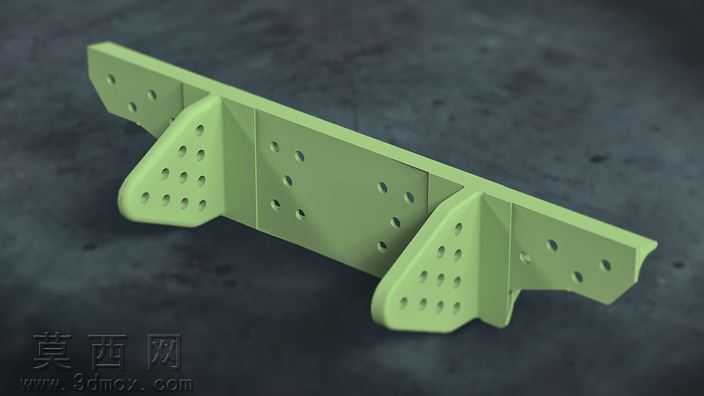

本模型为天雷P-40战鹰的尾轮LG支架，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循航空机械构件的设计规范，完整还原了该支架的全部结构细节。建模初期先梳理构件的功能逻辑：该支架作为战机尾轮与机身隔舱的连接承力部件，需要同时承担尾轮传递的竖向载荷、滑跑过程中的横向冲击载荷以及转向过程中的扭转力矩，因此整体采用一体化梁式承力结构设计，主体为长条形主承力梁，沿梁体轴向设置多组安装定位孔，用于和机身13号隔板完成精准铆接固定，孔位的间距、孔径均按照战机原机的装配公差要求设定，保证装配时的同轴度与贴合度。主承力梁的两端对称设置带加强筋的耳片式铰接结构，耳片处预留同轴销孔，用于连接尾轮的缓冲支柱与转向机构，耳片与主承力梁的衔接位置做了大圆弧过渡处理，避免应力集中导致的结构疲劳失效，同时在主承力梁的侧向设置两片翼状加强支撑板，支撑板与主承力梁采用一体化建模成型，板体上同样设置减重与安装共用的通孔，在不降低结构强度的前提下尽可能减轻构件自重，符合航空构件轻量化的设计要求。材质设定上主体采用航空高强度结构钢，渲染时赋予构件哑光灰色金属质感，对铰接孔位、安装贴合面做了精加工面的质感区分，清晰展现不同加工面的工艺特征。模型完整保留了所有的倒角、圆角、安装孔、加强结构的细节，无多余的冗余特征，各结构之间的衔接逻辑清晰，既还原了该战机尾轮支架的真实结构形态，也清晰展现了航空承力支架的设计思路：即在满足装配精度、承力强度要求的前提下，通过结构优化实现减重，通过过渡结构避免应力集中，通过对称布局保证受力均衡，可用于航空机械结构教学、战机模型配件制作、机械承力支架设计参考等场景。
