猎户Rx50摩托车前叉悬挂结构三维设计

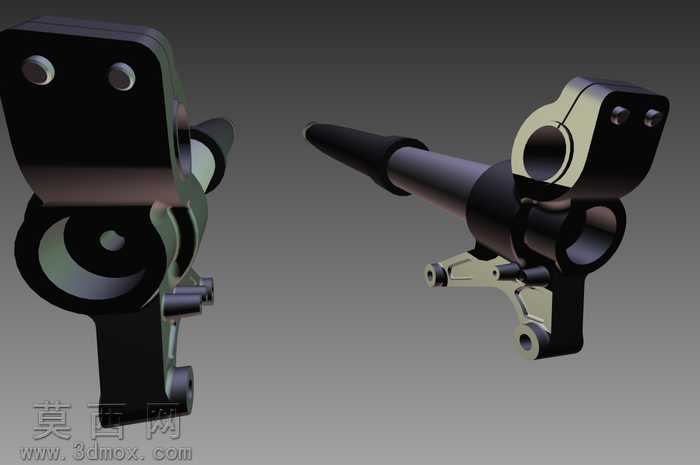

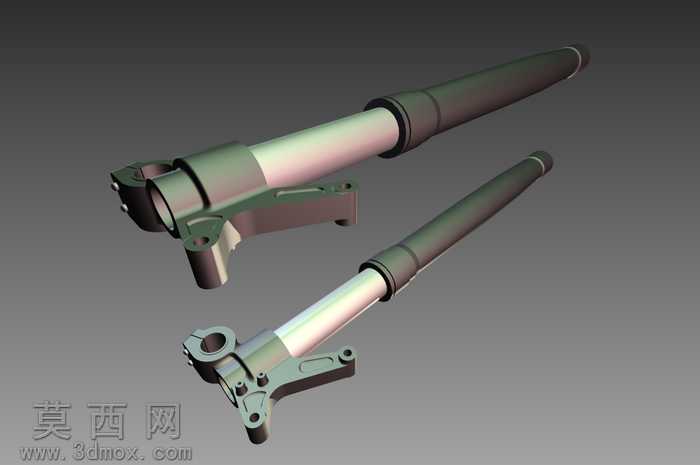

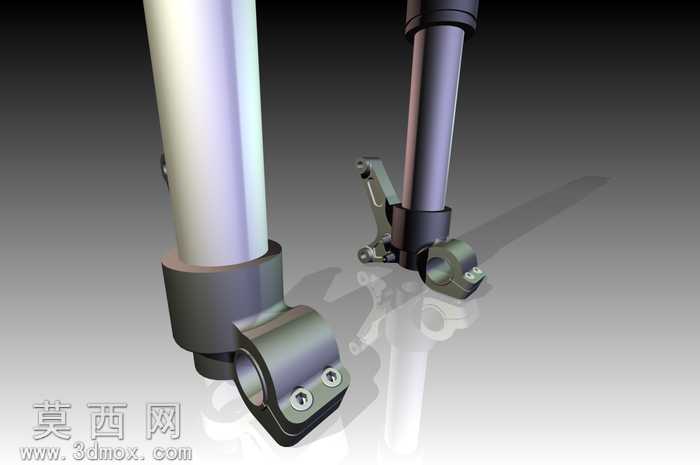

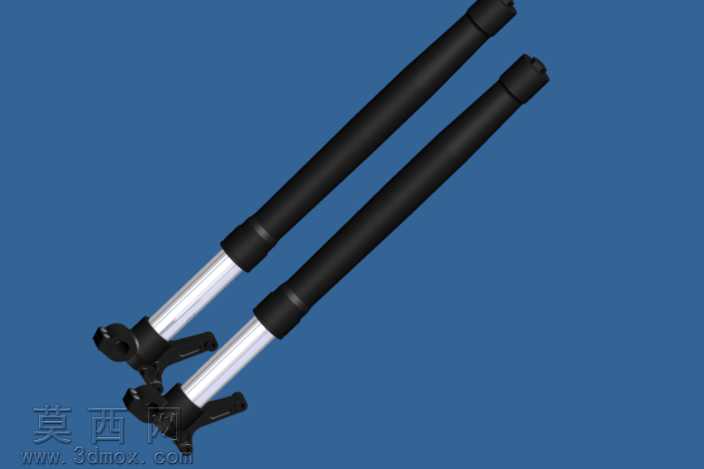

本作品为摩托车前悬挂前叉部件的三维建模设计，针对猎户Rx50车型的适配需求完成全参数化结构构建，建模过程中严格遵循摩托车前叉的实际工程尺寸比例，对核心功能结构做了精细化还原。建模阶段首先完成整体装配层级的规划，将前叉拆分为外管套筒、内叉管、下联板安装座、叉筒端盖、减震阻尼腔体、轮轴安装座等独立子零件，每个零件单独完成草图绘制、特征拉伸与倒角处理，保证各部件之间的装配间隙符合实际工装公差要求，避免出现干涉错位问题。材质与渲染环节针对不同部件的实际材质属性做了区分设置：外露的金属内叉管采用抛光镀铬金属材质，调整反射粗糙度参数模拟金属表面的细腻高光与环境反射效果；外管套筒与安装支座采用铸铝哑光金属材质，添加细微的颗粒质感还原铸造件的表面肌理；叉身外侧的防护套采用哑光黑色橡胶材质，调整漫反射参数模拟橡胶的弱反光质感，整体渲染采用中性灰渐变背景，搭配三点布光方案，主光从侧上方打亮叉身主体结构，辅光补全暗部细节，轮廓光勾勒部件边缘线条，清晰呈现前叉的整体形态与结构层次。结构设计上还原了正置式前叉的典型布局，两根叉管平行对称布置，下联板位置预留了方向柱安装孔位与车把固定接口，叉筒下端设置了前轮轴安装槽与刹车卡钳固定螺孔，叉管内部预留了减震弹簧与阻尼杆的安装腔体，完整复现了摩托车前叉承载车身重量、缓冲路面冲击、连接转向系统与前轮的核心功能结构，建模过程中对安装孔位、连接凸台、加强筋等细节结构做了等比例还原，保证模型可用于结构展示、装配模拟与改装方案参考。
