船用贝尔滚子支撑装置结构设计

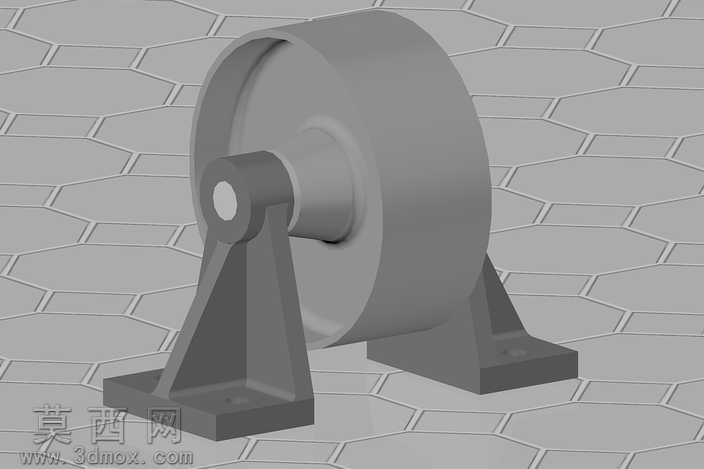

本模型为船用贝尔滚子支撑装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的公差配合与装配逻辑，确保各部件之间的装配关系符合实际生产装配要求。模型整体采用对称式双支座支撑结构，主体滚子部件为大直径圆柱回转结构，两侧支座采用三角加强筋式的支撑设计，底部设置带安装孔的固定底板，可通过紧固件完成与安装基面的可靠固定，保障装置在受力状态下的结构稳定性。建模阶段首先完成回转类主体滚子的草图绘制，通过旋转凸台命令生成滚子主体结构，再对滚子的中心轴安装位进行台阶式结构设计，预留出与支撑轴配合的安装空间，确保轴与滚子的配合精度满足转动需求。两侧支撑座采用拉伸凸台结合加强筋特征完成建模，支撑座与轴配合的位置设计为带轴孔的凸台结构，凸台厚度经过受力校核，可承受滚子传递的径向载荷，三角加强筋连接支撑立板与底部安装板，有效分散支撑部位的应力集中，避免装置在受载过程中出现结构变形。材质渲染阶段，整体模型采用哑光灰铸铁材质效果，还原工业机械零部件的真实质感，对滚子的回转面、支撑轴的配合面做了细微的粗糙度区分，通过光影渲染突出各部件的结构轮廓与装配层次，场景采用六边形纹理基面作为展示载体，通过柔和的环境光打光，清晰呈现装置的整体结构与细节特征。该装置的设计思路围绕船舶加载与启动阶段的导向支撑需求展开，整体结构兼顾承载能力与转动灵活性，滚子的大直径设计可降低转动过程中的接触应力，双支座结构保障了支撑的稳定性，底部安装板的通孔设计可适配不同规格的紧固件，方便现场安装与后期维护调整。建模过程中对所有棱角位置做了工艺倒角处理，既符合实际机械加工的工艺要求，也避免了应力集中对结构强度的影响，各部件的装配间隙经过合理设置，可模拟真实工况下滚子的顺畅转动，满足船舶使用场景下的重载、频繁启停的使用需求。
