直流驱动数控直线运动轴结构设计

　　这款直线运动执行部件，核心采用直流电机作为动力输入源，搭配双光轴导向结构搭配同步带传动实现滑台的直线往复动作，在小型自动化设备的点位输送、工位切换场景中有着极高的适配性。从实际应用场景来看，这类直线轴常被用在桌面级点胶设备、小型物料分拣工位、3D打印运动平台、实验测试台的进给机构中，相比丝杆传动的同行程模组，它的运动速度更快，运行噪音更低，同时结构自重更轻，对安装机架的负载要求更小，适合中低负载、快节拍的短行程往复运动工况。

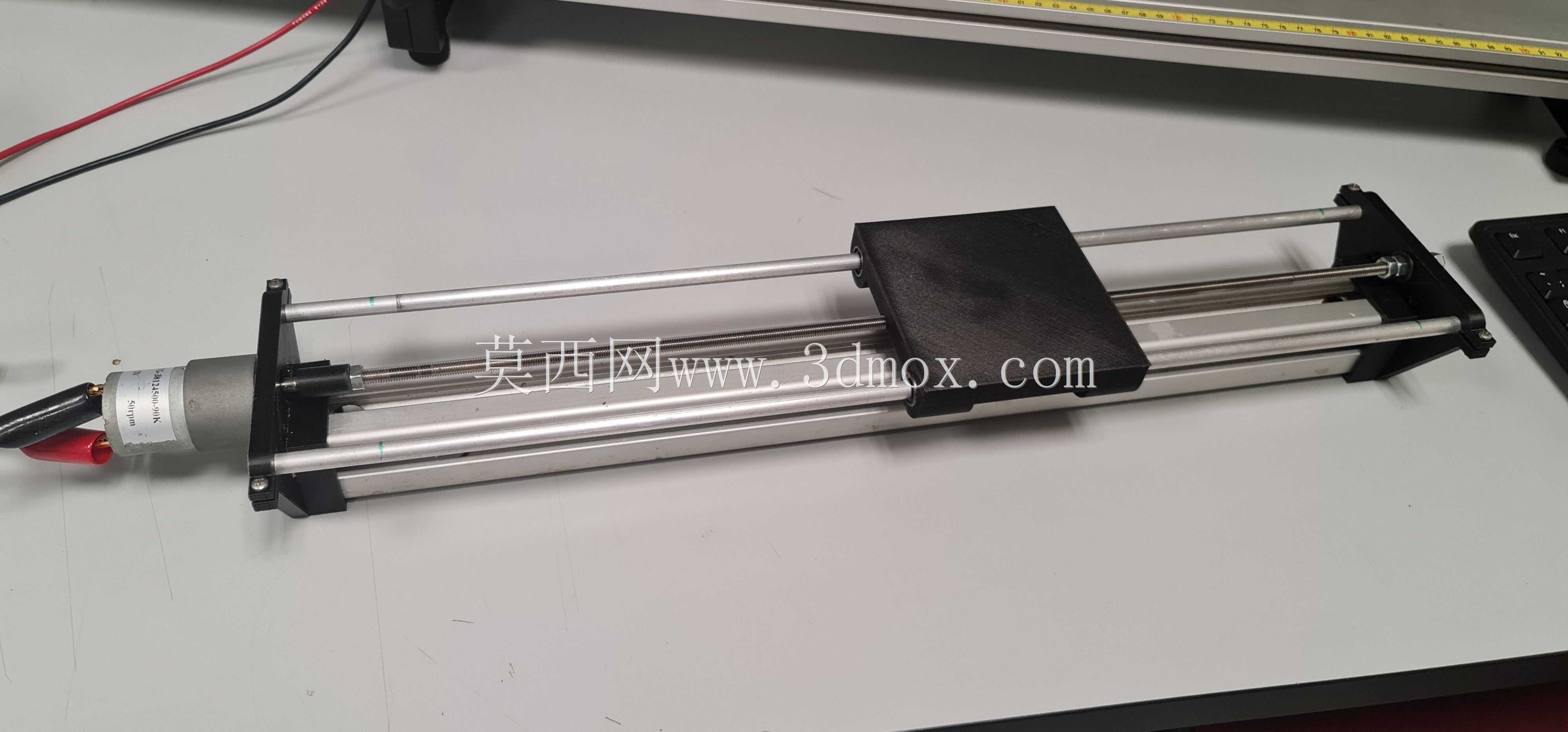

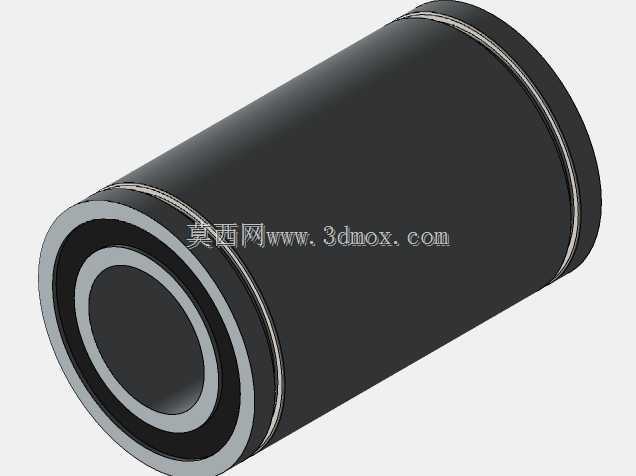

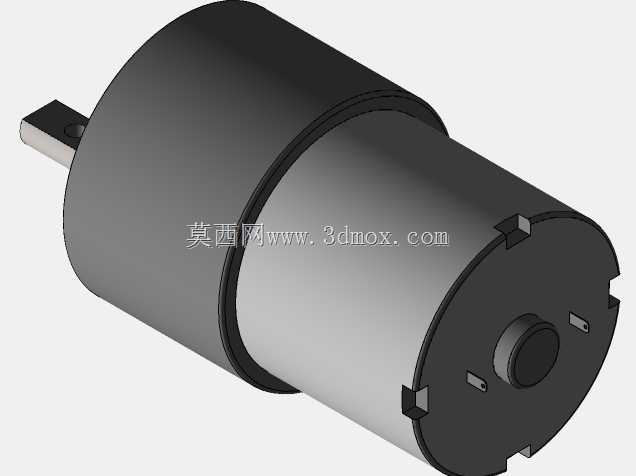

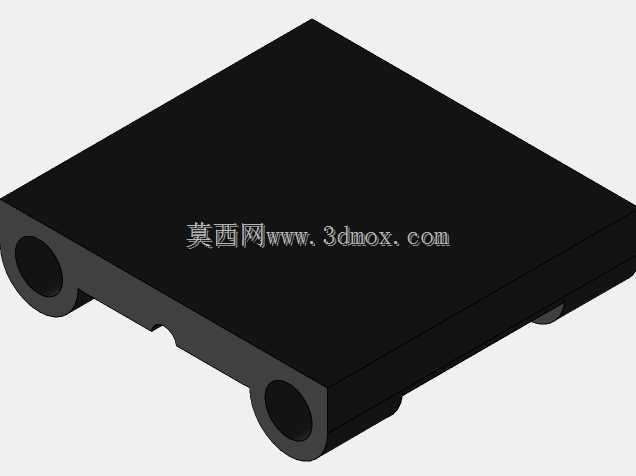

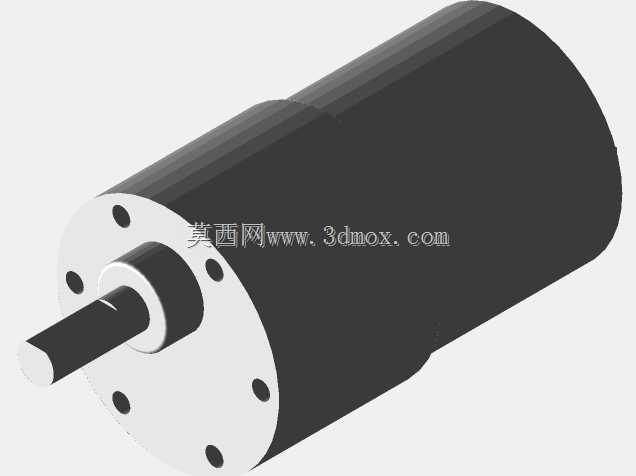

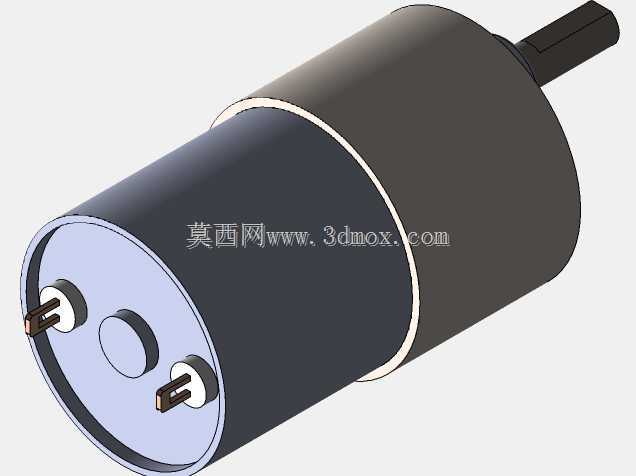

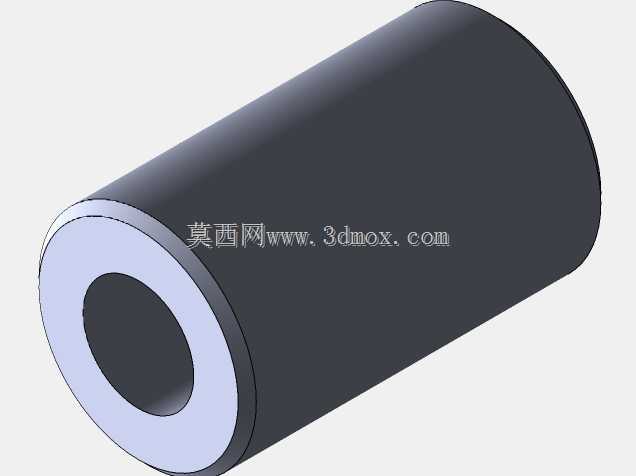

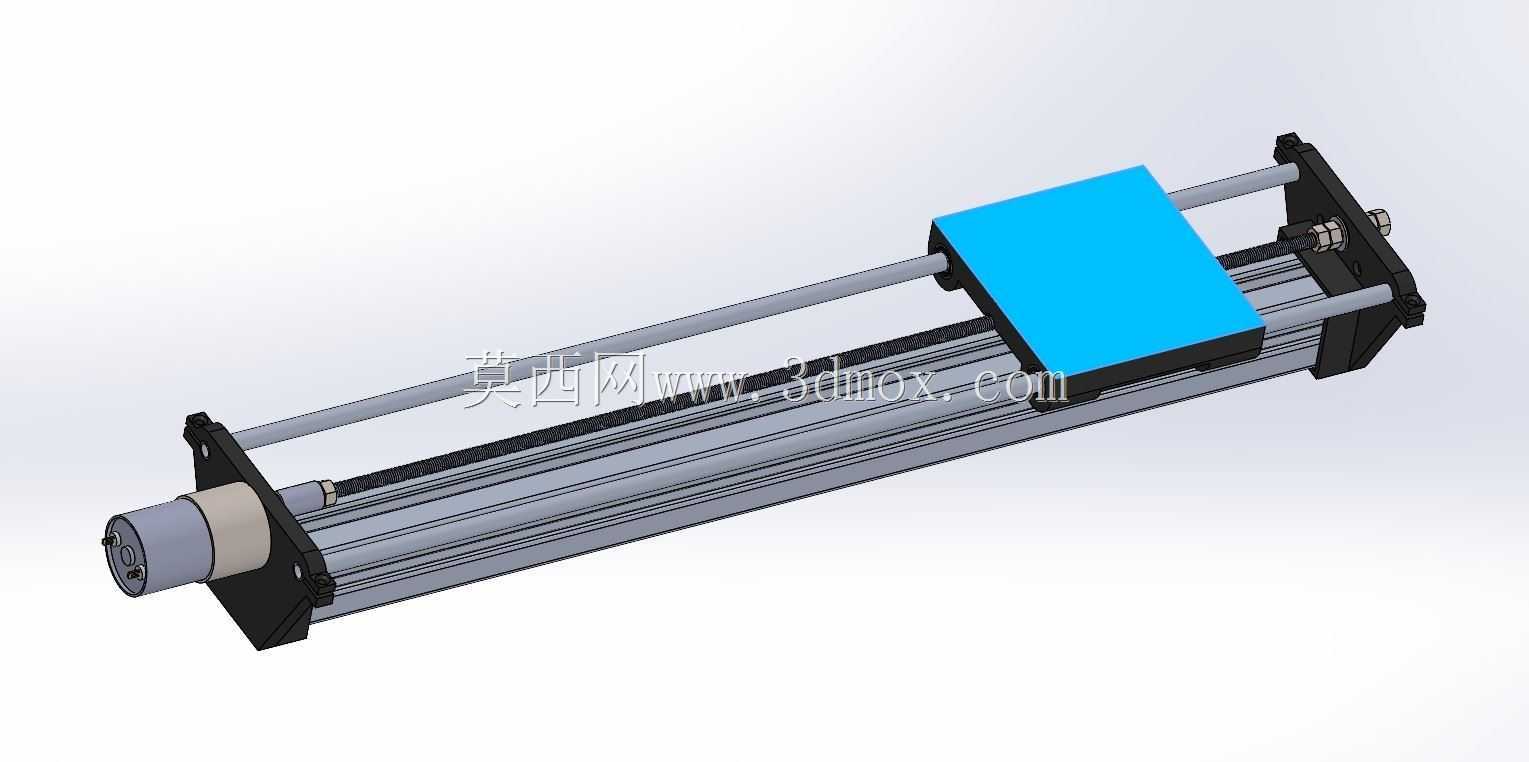

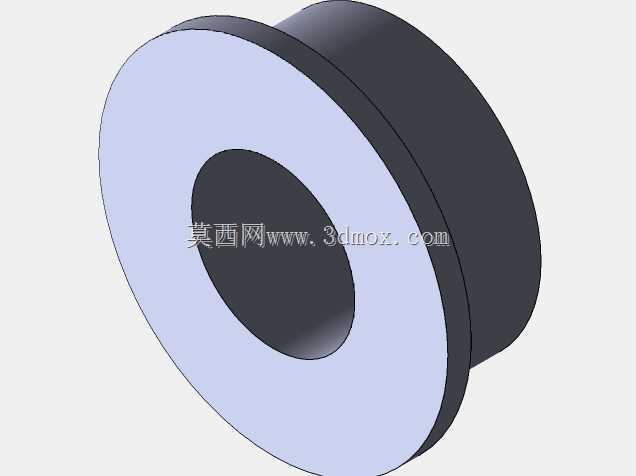

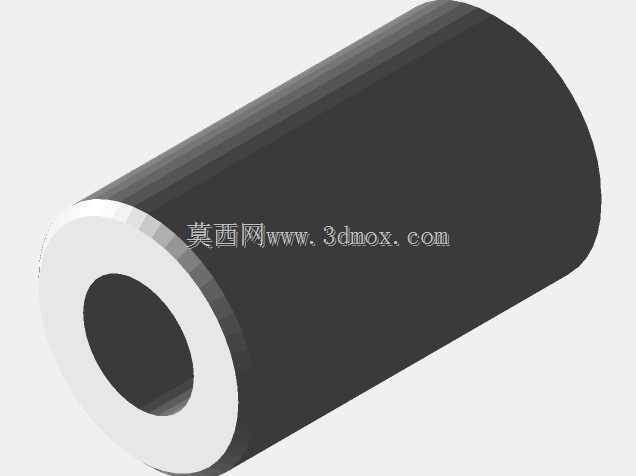

　　从功能特性上看，该结构的滑台采用蓝色安装板作为负载搭载面，安装板上预留了标准的螺纹安装孔位，可以直接固定执行末端的夹具、点胶阀、检测探头等功能部件，不需要额外做转接板加工，能减少设计阶段的零件配套工作量。两侧的导向光轴采用两端法兰式固定结构，光轴穿过滑台内部的直线轴承，保证滑台运动过程中的径向跳动量控制在合理范围内，避免运动过程中出现卡滞、偏磨的问题。动力端的直流电机通过联轴器和同步带轮连接，同步带布置在两根光轴之间的空腔位置，既不会额外增加模组的整体宽度，也能避免传动带外露带来的安全隐患，同时张紧结构集成在电机安装端的端板上，后期维护时只需要调整端板的固定螺丝位置就能完成皮带张紧，不需要拆解整个模组结构。

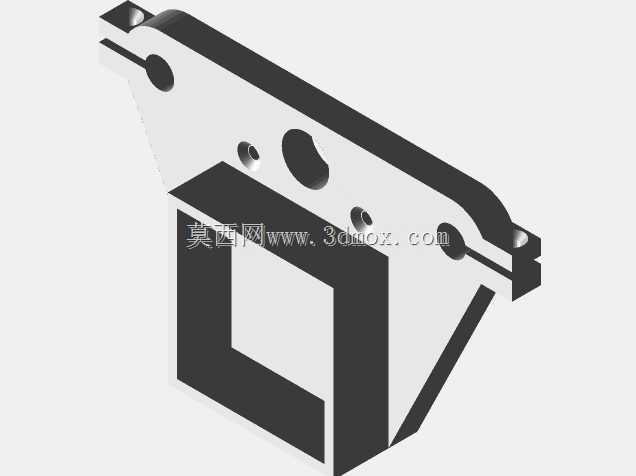

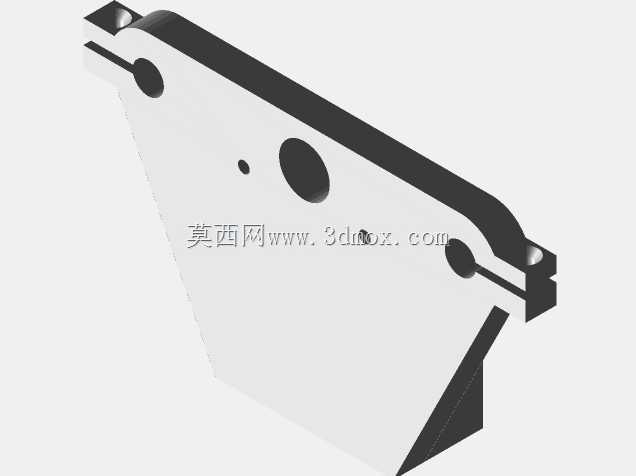

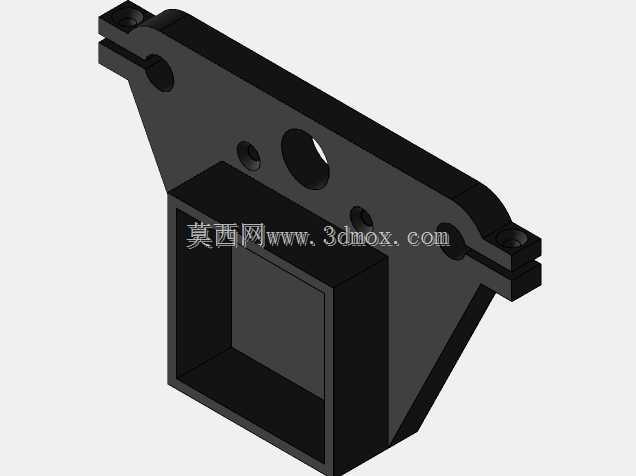

　　在设计思路上，这款直线轴优先考虑了模块化装配的需求，所有结构件都采用板式拼装结构，两端的黑色端板同时承担光轴固定、电机安装、行程限位安装的功能，不需要额外设计独立的安装支架，减少了整体零件数量。滑台部分的结构做了减重处理，在保证安装平面平面度的前提下，去除了非受力区域的多余材料，降低运动部分的惯量，让直流电机的加减速响应更灵敏，避免因为滑台自重过大导致电机启停时出现丢步、过冲的问题。导向光轴的选型匹配了滑台的额定负载，按照常用的10kg以内水平负载工况计算，光轴的直径选择既满足了挠度要求，也不会因为轴径过大增加整体重量和成本。

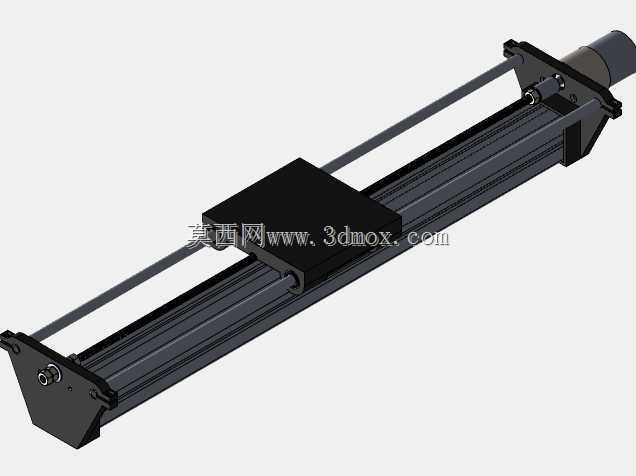

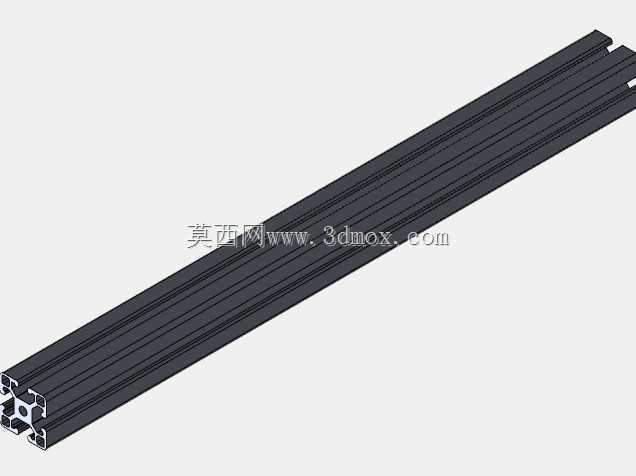

　　从安装边界来看，这款直线轴的整体外形为长条形结构，两端的法兰安装板上预留了沉头安装孔，可以直接从端面锁螺丝固定在设备的机架铝型材或者安装平板上，也可以根据安装需求在模组底部增加安装槽，实现侧面固定的安装方式。安装时需要注意保证两根导向光轴的平行度，装配过程中要先将一端端板固定，穿入光轴和滑台组件后再调整另一端端板的位置，手动滑动滑台确认全程无卡滞后再锁紧端板螺丝，避免因为平行度偏差导致直线轴承过早磨损。电机端的出线位置做了避让设计，不会和安装机架产生干涉，尾部的输出轴端可以额外加装编码器或者手轮，满足手动调试或者闭环控制的改造需求。

　　在实际选型适配时，这类直流驱动直线轴可以根据设备的行程需求调整光轴和同步带的长度，不需要修改两端端板和滑台的核心结构，能快速衍生出不同行程的规格产品，缩短非标设计的周期。相比气缸驱动的直线执行部件，它可以实现行程范围内任意位置的停留，控制精度更高，不需要搭配气源系统，在没有气源配套的小型设备、桌面实验设备中使用更加便捷。日常维护时只需要定期给光轴表面涂抹润滑脂，检查同步带的张紧度即可，没有复杂的维护保养要求，适合批量配套在标准化的小型自动化设备中，降低设备的后期运维成本。
