工业电子用PCB防护安装容纳盒结构

　　在工业控制、嵌入式设备、小型电力电子装置的硬件集成环节，PCB板的安装防护一直是结构设计中容易被忽略却直接影响设备运行可靠性的环节，这款PCB板盒的设计，正是针对小尺寸工控板、信号转接板、小型驱动板的安装防护需求开发，适配常规厚度1.6mm、2.0mm的环氧玻纤PCB板安装场景。从实际应用场景来看，这类板盒多用于设备内部的子模块防护，比如机床操作面板内的信号转接板安装、小型自动化设备里的驱动控制板隔离、户外小型采集终端的内层电路防护，既可以避免PCB板上的焊点、引脚直接接触设备金属外壳造成短路，也能阻挡设备运行过程中产生的金属碎屑、粉尘落到板卡表面造成绝缘性能下降，还能在设备检修过程中避免工具误碰板卡造成元器件脱落、引脚弯折的问题。

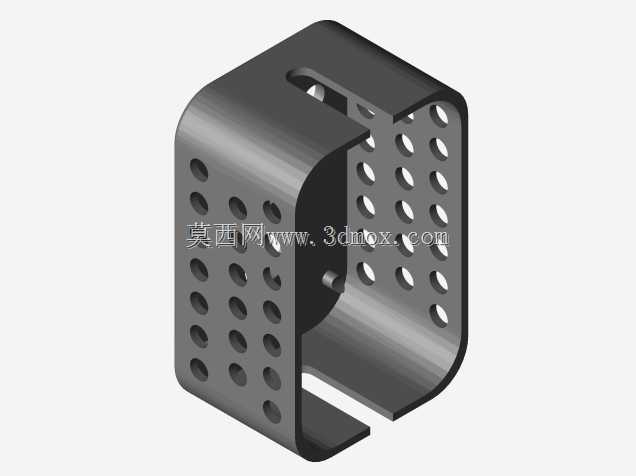

　　设计过程中首先考虑的是安装边界的适配性，盒体内腔预留了足够的板卡安装余量，常规尺寸在100mm*60mm范围内的PCB板都可以顺利放入，盒体边缘设计了均匀分布的卡扣定位槽，不需要额外打螺丝就能实现上盖与底座的扣合固定，同时在盒体的侧壁预留了穿线缺口，方便PCB板上外接的电源线、信号线、通讯线顺利引出，缺口位置做了圆角过渡处理，避免穿线时划伤线材绝缘层。盒体底部设计了四个带定位柱的安装孔位，定位柱高度2mm，安装时可以让PCB板与盒底之间留出足够的散热间隙，避免板卡上的功率元器件直接贴在盒壁上造成热量堆积，同时定位柱可以直接卡在PCB板的安装孔内，不需要额外的铜柱支撑就能完成板卡的定位，减少装配时的零件数量，提升组装效率。

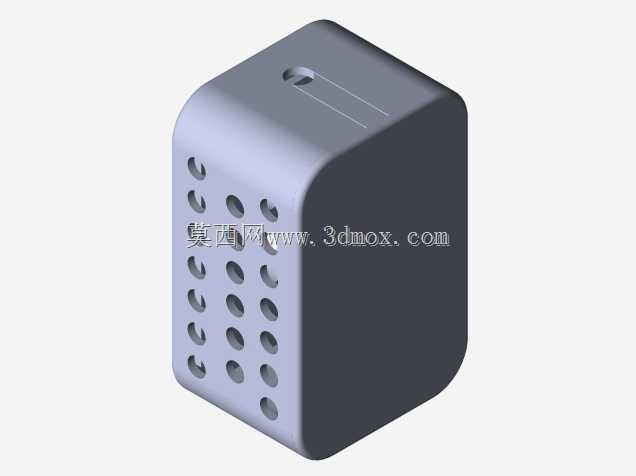

　　盒体的壁厚做了均匀化处理，整体壁厚保持1.5mm，既保证了壳体的结构强度，在常规的装配、搬运过程中不会出现开裂、变形的问题，也不会因为壁厚过大造成整体尺寸冗余，占用过多的设备内部安装空间。盒体的外边缘全部做了C0.5的倒角处理，没有尖锐的棱角，避免装配过程中划伤操作人员的手部，也不会在设备内部刮擦其他线材、零部件。在功能设计上，这款板盒没有做多余的冗余结构，所有结构都服务于PCB板的安装、防护、走线需求，上盖内表面设计了均匀分布的压紧筋条，扣合之后筋条会轻轻压在PCB板的边缘位置，避免设备在震动工况下PCB板在盒体内出现窜动，造成板卡上的接插件松动、焊点疲劳的问题。针对不同的安装场景，

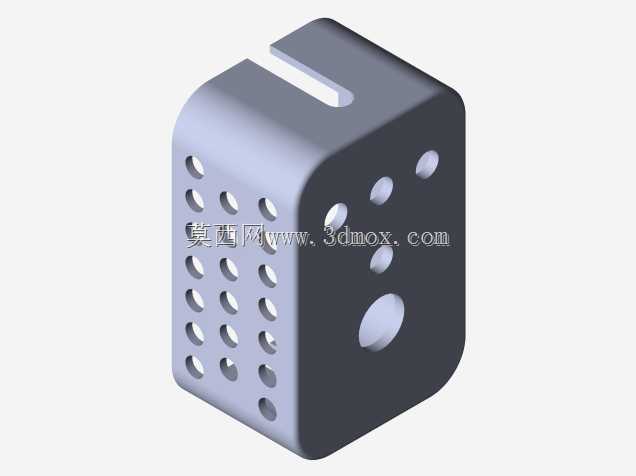

　　盒体底部的安装孔既可以用自攻螺丝直接固定在设备的安装平面上，也可以搭配背胶实现免打孔固定，适配不同的设备内部安装条件。考虑到工业场景下可能存在的凝露问题，盒体底部预留了两个微小的透气漏液孔，当盒内因为温差产生凝露水时可以顺着孔位排出，避免积液浸泡板卡造成电路腐蚀。整个结构的设计没有复杂的曲面特征，不管是采用注塑加工还是3D打印打样都能顺利实现，拔模角度统一设置为1.5度，加工过程中不会出现粘模、脱模困难的问题，适合小批量快速打样验证，也适合大批量量产加工。在实际选型使用时，只需要确认待安装PCB板的长宽尺寸、接插件出线位置，就可以直接适配，不需要对盒体做额外的二次加工，对于快速搭建原型设备、小批量设备生产的结构设计人员来说，可以直接套用这个结构完成板卡防护设计，减少重复的结构建模工作量，缩短设备的开发周期。
