便携直冲式打火机结构三维设计

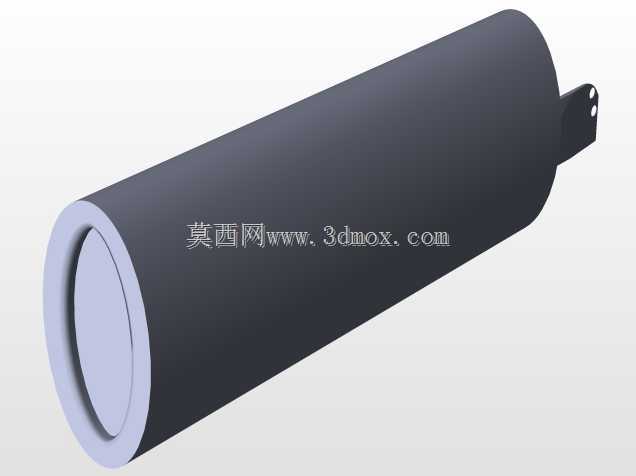

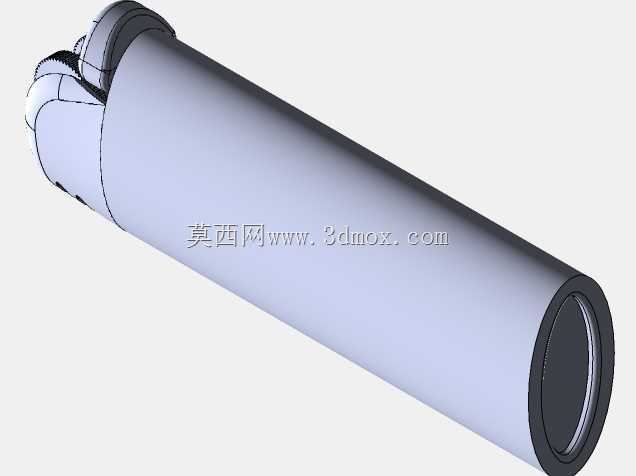

　　日常随身点火场景中，这类长条形直冲打火机的使用覆盖度极高，从户外露营引火、厨房灶具点火到工业现场小件加热、线缆热缩管烘烤，都能见到同结构产品的身影，不同于一次性塑料打火机的短寿命设计，这款金属壳体结构的机型在耐用性、握持手感和火焰稳定性上都做了针对性优化。从结构拆解来看，整机采用长圆柱流线型壳体布局，壳体直径控制在18mm左右，整体长度控制在85mm，刚好适配成年男性单手握持的尺寸边界，放置于牛仔裤口袋、工装上衣口袋时不会产生明显的异物感，壳体边缘做了R2.5的圆角过渡，避免长期携带时剐蹭衣物面料。头部的点火机构集成了压电陶瓷点火组件、燃气喷嘴、火焰调节拨轮和防风罩，其中出火口位置的金属防风罩做了多道进气孔设计，

　　保证户外三级风环境下火焰不会轻易熄灭，点火按手的按压行程设计为4mm，按压力度控制在15N左右，既不会因为力度太小出现误触发，也不会因为按压力度过大导致单次点火操作费力。设计过程中首先要考虑的是燃气仓的密封可靠性，仓体与头部阀组的连接采用径向密封圈加端面压紧的双重密封结构，密封圈选用耐丁烷腐蚀的丁腈橡胶材质，压缩量控制在20%-25%区间，既保证密封性能，又不会因为压缩量过大导致阀组装配困难。燃气阀的流量调节结构采用锥形针阀设计，调节拨轮转动角度与燃气流量呈线性对应关系，用户转动拨轮时可以平滑调整火焰大小，不会出现流量突变导致的火焰窜动问题。机身尾部的端盖采用螺纹连接结构，螺纹规格选用M18×1，拧紧后端面同样设置密封胶圈，

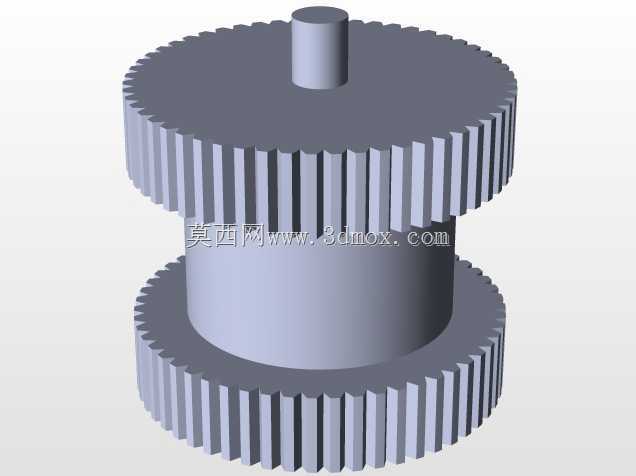

　　用于燃气仓的后期加气操作，加气口的单向阀结构直接集成在端盖中心，适配市面上标准的丁烷气罐充气接头，充气时的顶针行程设计为2mm，保证充气过程中燃气不会从接口处泄漏。从装配顺序来看，首先将燃气阀组件、压电陶瓷块、导气管预装在头部基座上，之后将导气管穿入壳体内部，从尾部装入燃气仓内胆，之后连接尾部加气阀组件，最后拧紧尾盖完成主体装配，头部的点火按手通过销轴固定在基座上，按手与压电陶瓷的接触位置设置了复位弹簧，弹簧刚度经过匹配，保证松开按手后能快速回弹切断燃气供应。需要注意的是，头部的齿轮状调火轮表面做了滚花处理，滚花纹理深度0.3mm，保证用户戴薄劳保手套操作时也能顺利转动调节轮，不会出现打滑问题。

　　机身表面的金属壳体采用铝合金阳极氧化处理，既提升了壳体的耐磨性能，又能通过不同的氧化颜色实现产品外观的差异化，壳体上的观察窗采用耐高温透明PC材质，通过卡槽加密封胶固定在壳体侧面，用户可以直接通过观察窗查看内部燃气剩余量，避免出现用到一半没气的尴尬情况。在结构强度校核上，壳体需要承受1.5m高度自由跌落至水泥地面的冲击，因此壳体壁厚设计为1.2mm，头部基座采用锌合金压铸成型，壁厚2mm，保证跌落时头部的阀组不会出现移位导致的燃气泄漏问题。出火口位置的陶瓷隔热套厚度设计为1.5mm，能隔绝火焰燃烧时的高温，避免长时间连续点火导致壳体头部温度过高烫伤用户。实际使用场景中，这类机型的连续点火时长可以达到10分钟以上，不会出现壳体过热的问题，火焰温度最高可达1300℃，足以满足日常小件焊接、热缩加工的需求，相比普通明火打火机，直冲式的蓝焰结构燃烧更充分，不会出现熏黑被加热物体的情况。设计时还特意在点火按手位置做了内凹的指腹贴合曲面，曲面弧度匹配人体指腹的自然弧度，长时间按压点火时不会出现硌手的问题，机身整体的重心设计在距离尾部三分之一的位置，握持时的重量分布更均匀，不会出现头重脚轻的握持感。
