带安装孔C型滑槽导轨结构设计

　　做设备结构设计的同行大多碰到过这类场景：自动化产线的传感器安装位需要灵活调整、机柜内部走线架要预留后期加装空间、小型输送线的侧挡块需要根据工件尺寸快速移位，这时候选对一款适配的C型滑槽导轨，能省掉大量后期改孔、重新焊接的麻烦。这次拆解的这款C型滑槽构件，就是针对这类可调安装场景设计的基础结构件，日常做设备改型、工装搭建的时候，这类标准型材类构件的复用率非常高。

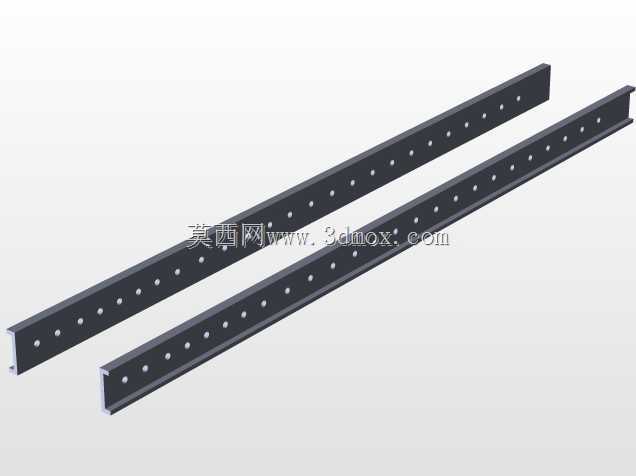

　　先从实际安装边界说，这款C型槽的截面采用标准C型开口设计，槽口宽度适配常用的T型螺栓、方螺母，不需要额外做攻丝处理，配套紧固件可以直接卡入槽内沿长度方向滑动，调整到目标位置后直接锁紧即可，比传统的平板打孔安装灵活度高太多。构件本体沿长度方向等距加工了贯通安装孔，孔位间距按照通用安装模数设置，既可以通过槽内滑动紧固件做无级位置调整，也可以通过本体的预制孔做固定式安装，两种安装方式可以根据现场工况灵活选择，不用单独再做二次加工。

　　从设计思路上看，这款构件没有做多余的异形结构，整体采用等截面冷拉成型工艺适配批量生产，截面的壁厚经过受力校核，日常作为轻型承载的安装导轨使用时，侧向受力不会出现槽口张开变形的问题，两端做了平齐裁切处理，多根导轨拼接的时候可以直接对齐端面，不需要额外做坡口或者搭接结构，长距离铺设的时候只需要在拼接位置增加固定支座即可。槽的内侧边缘做了微小的圆角处理，一方面是冷拉成型的时候避免应力集中，另一方面配套的滑块或者T型螺栓在槽内滑动的时候，不会因为锐边刮蹭损坏紧固件的防腐层，长期滑动使用也不会出现卡滞的问题。

　　实际应用场景里，这类C型滑槽的用途非常广：在电气柜内部可以作为线缆固定座的安装导轨，根据线缆的排布位置随时调整固定座的间距，不用在柜板上密密麻麻打多余的安装孔；在小型自动化设备的机架上，可以作为传感器、行程开关的安装轨道，调试的时候根据触发位置微调开关位置，不用重新钻孔攻丝；在工装夹具设计里，可以作为快速夹钳的安装基座，根据不同工件的夹持位置调整夹钳固定点，一套工装就能适配多种尺寸的工件装夹；甚至在一些轻型输送设备上，成对使用两根平行的C型槽，还可以作为小型工件的滑动导向轨道，配合尼龙滑块就能实现低阻力的直线往复运动。

　　做结构选型的时候要注意，这款C型槽的承载能力属于轻型范畴，适合作为安装承载、轻型导向使用，不能作为重型设备的主承重导轨，如果要承受较大的径向载荷，需要额外增加支撑座缩短悬空跨度，或者选择壁厚更厚的重载型号。安装的时候，固定点的间距要根据承载重量调整，作为固定安装使用时，预制孔的位置要和安装基面的预埋螺母对齐，锁紧的时候不要过度用力导致槽体变形；作为滑动调节使用时，槽内要提前清理干净加工残留的铁屑、毛刺，避免滑动件卡滞，长期在潮湿环境使用的话，可以选择表面做镀锌或者喷塑处理的型号，提升防腐能力。

　　很多刚入行的结构设计师做可调安装结构的时候，总喜欢自己设计异形的滑槽结构，不仅开模或者加工成本高，后期配套的紧固件也很难采购标准件，其实这类成熟的C型滑槽构件已经经过了大量行业场景验证，尺寸精度、配套配件都已经标准化，直接选用既能缩短设计周期，也能降低后期的设备维护成本，不管是做非标设备设计还是工装夹具搭建，都是非常实用的基础结构件。
