心形浮雕玻璃油瓶外观结构设计

　　这款玻璃油瓶的三维结构设计，首先围绕日用液态油品的分装、存储与陈列场景展开，日常可用于厨房食用油烟、调味油的盛装，也可适配香薰精油、工艺装饰油类的陈列摆放，瓶体整体采用无棱角的弧面过渡造型，避免玻璃材质在磕碰时出现应力集中碎裂的问题，同时弧面结构在玻璃吹制成型过程中更利于料液均匀流动，减少壁厚不均导致的成型缺陷。瓶身的核心设计点在于外侧的立体心形浮雕与环绕式装饰线条，浮雕凸起高度控制在1.2mm，既保证触摸时的立体触感，又不会因为凸起过高在堆叠运输时出现卡滞、剐蹭掉屑的问题，浮雕边缘全部做R0.3mm的圆角处理，避免玻璃成型时出现锐边崩口，也能减少日常使用时的积灰死角，清洁时用软布即可一次性擦拭干净。瓶口部分采用加厚的直边短颈设计，

　　瓶口内径设置为28mm，适配市面通用的旋盖、塞封类密封件，瓶口端面做平面度0.1mm的磨平处理，保证密封件压紧后不会出现渗液问题，瓶颈与瓶身的过渡位置做渐变圆弧过渡，避免倾倒油品时出现液体沿瓶身外壁流淌的挂壁现象，倾倒时液体可沿瓶口边缘顺畅流出，断流干脆无残留。瓶底部分做内凹式设计，内凹深度2mm，外圈形成宽度5mm的支撑环，支撑环平面度控制在0.15mm以内，保证瓶体放置在平面台面上时不会出现晃动，内凹区域可预留品牌标识的蚀刻位置，不会因为与台面摩擦导致标识磨损。整体瓶身的最大外径为86mm，总高度112mm，属于单手可握持的尺寸范围，握持位置刚好对应瓶身最宽的弧面区域，符合人手握持的人机工程学弧度，

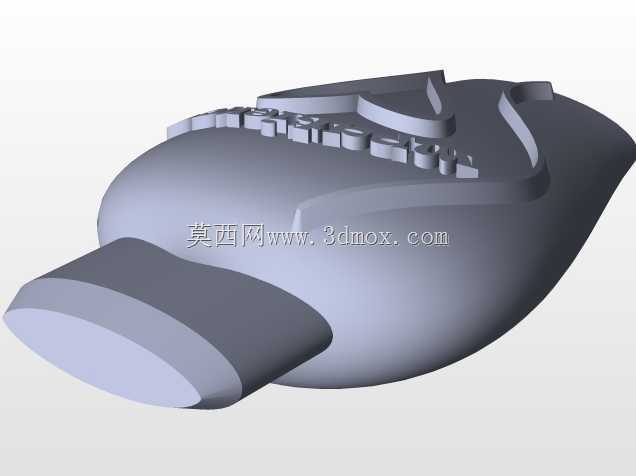

　　长时间握持倾倒也不会出现硌手的问题。玻璃材质的壁厚整体控制在2.5mm±0.2mm，既保证瓶体的结构强度，日常1.2米高度自由落体到木质台面不会出现碎裂，又能控制整体重量，空瓶重量控制在180g左右，装满500ml油品后总重量不到700g，单手操作无负担。瓶身的透明玻璃材质配合琥珀色的料色设计，一方面可以阻挡部分紫外线直射，避免内部盛装的油脂类物质出现氧化变质，延长内容物的保存周期，另一方面琥珀色的通透质感配合心形浮雕的光线折射效果，在柜台陈列时可以形成独特的光影效果，提升产品的视觉吸引力。在建模过程中，所有曲面都做了G2连续处理，保证曲面过渡顺滑无折痕，导入渲染模块后可以真实模拟玻璃的折射、反射效果，准确还原实物的视觉表现，

　　同时模型的壁厚均匀性经过拔模分析验证，所有面的拔模角度都大于3度，完全适配玻璃吹制模具的开模要求，不会出现脱模卡滞的问题，瓶身的浮雕特征与主体曲面做了合并布尔运算，不存在碎面、重叠面的问题，可直接导出用于模具加工的工程图纸，也可用于产品渲染、电商展示等不同场景。
