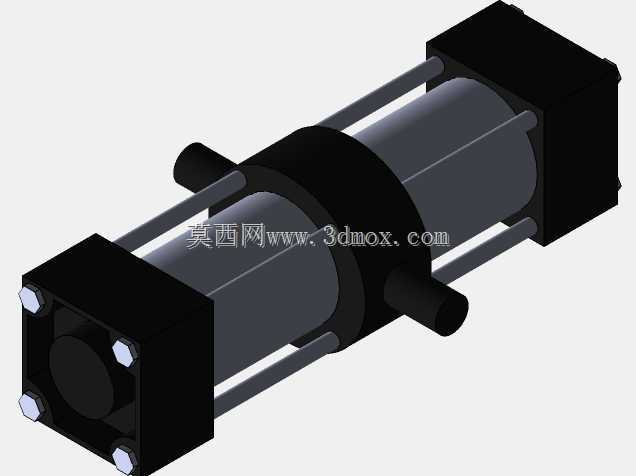

双作用拉杆式标准气缸三维结构模型

　　这款双作用拉杆式气缸的三维结构，完整还原了常规气动执行元件的全部装配细节，从端盖紧固结构到缸筒密封配合，再到进出气口的布局，都完全贴合工业现场实际使用的气缸产品形态。在自动化生产线的气动回路里，这类气缸是最常见的直线执行部件，不管是工装夹具的夹紧松开动作，还是输送线的挡料、推料工位，或是非标设备里的短行程直线往复驱动场景，都能看到同结构气缸的应用，它依靠压缩空气作为动力源，相比液压驱动有着响应速度快、介质清洁无泄漏污染、维护成本低的优势，在电子组装、轻工包装、汽车零部件焊装等对环境洁净度有要求的工位适配性极强。从设计逻辑来看，这款气缸采用四根平行拉杆拉紧前后端盖的结构，相比铆接式端盖的气缸，它的拆解维护便利性更高，

　　现场更换密封件的时候不需要破坏缸体结构，只需要松开拉杆两端的紧固螺母就能拆分端盖、取出活塞组件，后期运维的备件成本更低。缸筒部分采用光滑圆柱内壁设计，和活塞上的密封圈配合实现两腔的气压隔离，活塞两侧的腔体分别对应两个进出气口，当压缩空气从无杆腔通入时，活塞杆向外伸出驱动负载，从有杆腔通入时活塞杆回缩，双作用的设计不需要额外的复位弹簧，能输出两个方向的稳定驱动力，适配需要双向做功的工况。从安装边界来看，这款气缸的端盖采用方形法兰结构，四个角预留了内六角安装螺钉的沉孔位置，既可以通过法兰面直接贴合设备安装板做轴向固定，也能配合附件实现脚架安装、耳轴摆动安装等多种固定方式，满足不同设备的布局需求；

　　缸体中部的两个径向凸台是进出气接口的安装位，接口方向垂直于活塞杆轴线，现场接气管的时候不会和活塞杆的运动路径产生干涉，也方便在紧凑的设备内部排布气管走线。活塞杆伸出端的端面做了平整加工，能直接连接负载推板，也可以根据需求加装浮动接头、鱼眼接头等附件，补偿安装时的同轴度误差，避免活塞杆承受径向力导致密封件偏磨、缸筒内壁拉伤的问题。前后端盖和缸筒的配合面都预留了密封槽的安装位置，三维模型里还原了密封件的装配空间，能直接用于后续的密封选型校核、虚拟装配干涉检查，在做整机气动系统布局的时候，导入这个模型可以直接核对安装孔位、运动行程的边界尺寸，提前排查设备布局里的结构干涉问题，不用再反复测量实物尺寸。这类拉杆气缸的行程覆盖范围很广，

　　从几毫米的短行程夹紧气缸到上百毫米的长行程推料气缸都能采用同款结构，只需要调整缸筒长度、拉杆长度和活塞杆长度就能衍生出不同行程的型号，零部件的通用化率很高，适合批量生产降低制造成本。在实际选型的时候，工程师可以根据需要的输出推力计算缸筒内径，根据负载的运动距离确定行程，再结合设备的安装空间选择对应的安装方式，这个三维模型的结构完全符合行业通用的尺寸规范，能直接作为选型阶段的布局参考，也能用于气动回路的动作模拟，验证气缸伸缩过程中和周边设备部件的安全距离，避免实际组装的时候出现运动碰撞。另外气缸两端都设置了缓冲结构的安装空间，在活塞运动到行程末端的时候，能通过缓冲密封圈截留部分压缩空气形成气垫，降低活塞撞击端盖的噪音和冲击力，延长气缸的使用寿命，这部分结构在模型里也做了完整还原，能直观看到缓冲腔的配合间隙，方便做缓冲效果的仿真验证。
