南汽配套蜗杆传动零件三维结构设计

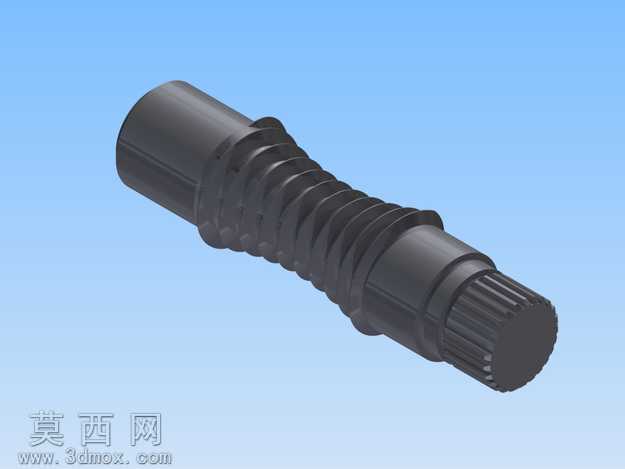

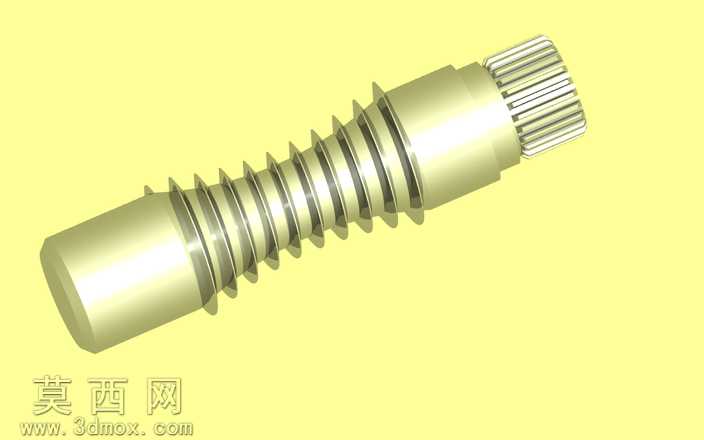

该三维模型为适配南汽设备的蜗杆传动核心零件，建模阶段以蜗杆传动的啮合原理为核心依据，首先通过参数化草图绘制蜗杆的轴向齿廓基准线，结合阿基米德蜗杆的成型规律，通过螺旋扫描特征生成连续的螺旋齿结构，建模过程中严格控制齿距、齿形角、导程等核心传动参数，保证后续与配对蜗轮啮合时的接触精度，避免出现传动卡滞、啮合间隙过大的问题。零件主体分为三个功能区段：一端为光滑圆柱安装轴段，用于装配时穿入轴承内圈实现径向定位，轴段端面做了微小倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免刮伤轴承内圈的配合面；中间为核心的螺旋齿工作段，齿顶与齿根均做了符合机械设计标准的圆角过渡，可有效降低传动过程中的应力集中，提升零件的抗疲劳强度，减少长期交变载荷下的齿面断裂风险；另一端为外花键连接段，通过阵列切削特征生成均匀分布的花键齿，用于和传动端的动力输出部件配合，实现扭矩的稳定传递，花键齿的端部同样做了导向倒角，方便装配时快速对位。材质设置上选用合金结构钢作为零件的基础材质，渲染时赋予表面均匀的氧化发黑处理质感，还原工业传动零件经过热处理后的真实外观，齿面部分微调材质粗糙度参数，模拟经过磨削加工后的光滑金属表面效果，安装轴段与花键段则保留适度的粗糙质感，区分不同加工工序的表面特征。结构设计阶段充分考虑零件的实际装配工况，对各轴段的同轴度公差做了隐含的建模约束，保证安装后转动时的径向跳动量控制在合理范围内，花键段与螺旋齿段的衔接位置设计有退刀槽结构，既符合机加工的工艺要求，避免加工时出现刀具碰撞干涉，也能减少装配时的应力集中。整体建模过程遵循机械设计的工艺性原则，所有特征均对应实际加工工序，没有无法落地的冗余结构，既保证了蜗杆的传动性能要求，也兼顾了零件加工、装配的便利性，可直接用于传动机构的虚拟装配验证、运动仿真以及后续的工程图生成。
