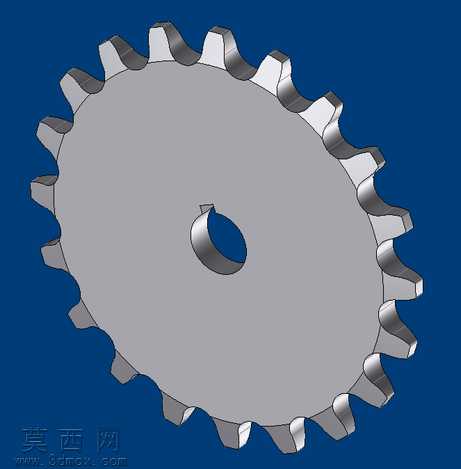

ANSI标准4120规格链轮三维结构设计

本作品为链传动系统配套的链轮零件三维建模成果，建模过程严格遵循ANSI 4120链轮的标准参数规范，首先在三维建模环境中完成链轮的基准定位，以中心安装孔的轴线作为全局设计基准，先绘制中心轮毂的基础轮廓，通过拉伸特征生成带中心通孔的轮毂基体，中心孔的尺寸匹配对应安装轴的配合公差要求，轮毂的轴向厚度经过结构强度校核，满足链传动工况下的载荷承载需求。接下来开展轮齿部分的建模设计，依据链轮齿形的标准几何参数，先在径向基准平面上绘制单个齿的齿廓曲线，齿廓的工作段、齿顶圆弧、齿根过渡圆弧均严格匹配对应链条节距的啮合要求，保证后续与对应规格链条啮合时不会出现卡滞、跳齿的问题；完成单个齿廓的草图绘制后，通过圆周阵列特征围绕轮毂中心轴线均匀排布全部轮齿，阵列过程严格控制齿距的角度公差，保证每一个轮齿的位置精度，阵列完成后通过布尔合并运算将轮齿与轮毂基体整合为单一实体，之后对齿根位置添加过渡圆角，消除应力集中隐患，提升零件的结构疲劳强度。完成基础结构建模后，对模型进行材质与渲染设置，为零件赋予金属结构钢材质，调整材质的粗糙度、金属度参数，还原机械加工金属零件的表面质感；场景内添加柔和的环境漫反射光源与定向主光源，主光源从斜上方投射，在轮齿的齿面、齿根位置形成自然的明暗过渡，清晰呈现轮齿的轮廓形态与轮毂的结构细节，地面添加微弱的反射效果，突出零件的立体形态。建模过程中对链轮的关键配合尺寸进行了参数化关联设置，若后续需要调整链轮齿数、节距、轮毂直径等参数，仅需修改对应参数数值即可快速完成模型更新，适配不同的链传动设计场景；模型的结构细节完整还原了真实链轮的几何特征，无多余的冗余特征，所有倒角、圆角均符合机械加工的工艺要求，既可以用于链传动系统的装配干涉校验、运动仿真分析，也可作为机械设计教学、链传动方案展示的数字化模型使用，能够直观呈现链轮的结构特点与啮合原理，帮助设计人员快速理解链传动的零件配合逻辑。
