带安装孔同步带轮式齿轮三维设计

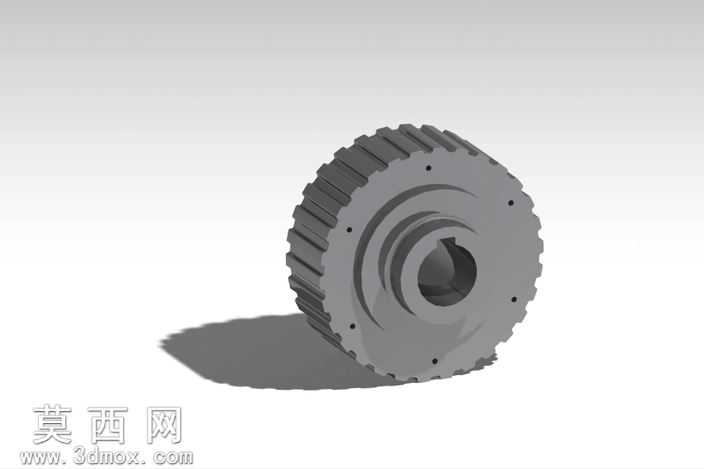

本作品为带安装定位孔的同步带轮式齿轮三维模型，建模阶段采用参数化设计思路，先以中心孔为定位基准绘制轴向截面草图，通过旋转凸台命令生成带轮的基体结构，再根据同步带啮合齿形参数，绘制单个齿的齿廓截面，通过圆周阵列命令生成整圈的啮合齿结构，齿形轮廓严格匹配同步带传动的啮合要求，保证传动过程中啮合顺畅无卡滞。模型上均匀分布的轴向安装孔，采用拉伸切除命令生成，孔位经过同心度与位置度校准，可直接用于与配套法兰、传动轴的装配定位，中心的键槽结构同样通过拉伸切除完成，键槽尺寸符合通用传动件的配合公差要求，可实现与传动轴的周向固定，传递额定扭矩。渲染阶段采用哑光金属材质模拟实际钢制带轮的表面质感，添加环境光遮蔽效果突出齿形轮廓与台阶面的结构层次，通过投影阴影增强模型的立体感，清晰展现各部分的结构比例与装配关系。模型整体结构设计兼顾传动功能与安装便利性，台阶式的轮毂结构可提升与轴配合的支撑长度，增强传动过程中的结构稳定性，齿面与安装端面均做了结构倒角处理，避免应力集中问题，符合机械传动零件的设计规范，可用于传动机构的装配模拟、运动仿真以及相关机械产品的设计参考，能够直观展现同步带轮与齿轮结合结构的传动原理与装配方式。
