GTX700系列离心式鼓风机三维结构设计

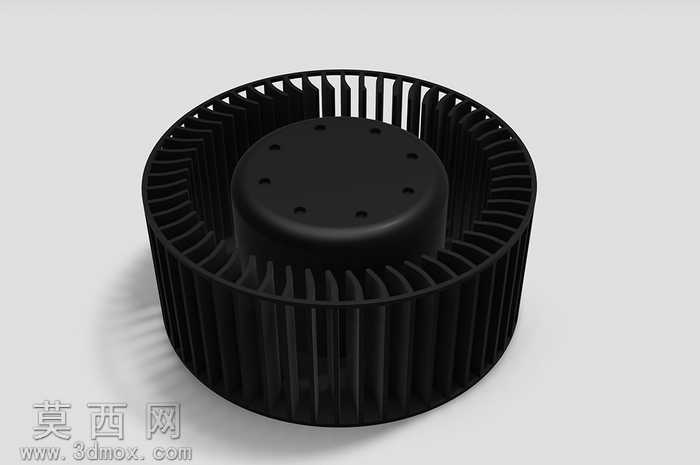

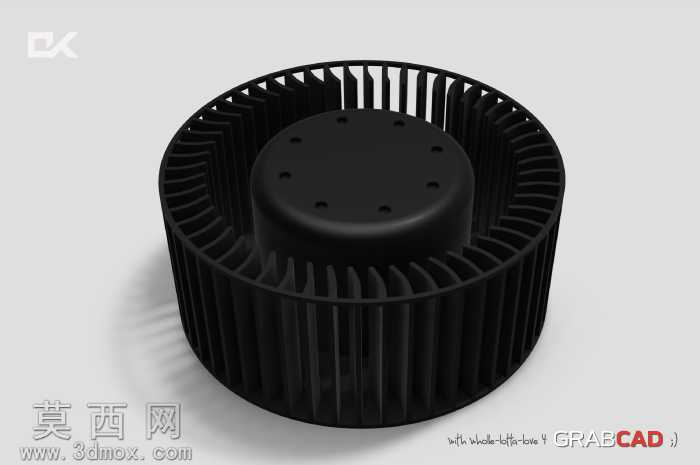

本模型为GTX700系列离心式鼓风机，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循离心风机的气动结构设计逻辑，完整还原了产品的真实装配关系与细节特征。模型整体采用同轴回转体结构布局，核心部件包含前倾式多叶片叶轮、中部电机安装基座、外圈导流风罩三个主要模块，叶轮部分均匀排布数十片弧形前倾叶片，叶片弧度经过参数化拟合，完全匹配离心送风的气流导向需求，叶片与上下端环采用一体化布尔运算合并，无多余破面与重叠几何，可直接用于后续的流体仿真分析。中部电机安装座设计为带沉孔的凸台结构，表面均匀分布6个安装定位孔，孔位尺寸与安装间距严格按照实物测绘参数设定，可直接匹配对应规格的外转子无刷电机，安装面做了0.2mm的拔模斜度处理，还原注塑生产的工艺特征。外圈导流风罩采用等间距竖向格栅设计，格栅条的厚度、间距与出风角度经过优化，既能够保证气流顺畅导出，又可以对内部叶轮起到防护作用，格栅边缘做了R0.3的圆角处理，避免锐边结构，还原真实产品的注塑成型细节。材质渲染方面，整体采用哑光黑色阻燃ABS材质效果，通过调整材质的粗糙度、反射率参数，还原塑料壳体的细腻磨砂质感，叶轮部分的材质略做区分，添加轻微的颗粒质感，模拟玻纤增强塑料的表面特征，渲染时采用三点布光方式，主光源从侧上方45度照射，勾勒出叶片的层叠结构与格栅的通透感，辅光源补亮暗部细节，避免结构阴影过深丢失细节，背景采用浅灰色纯色背景，突出产品本身的结构特征。设计过程中优先考虑了模型的可编辑性，所有特征均保留完整建模历史，可根据需求调整叶片数量、弧度、整体直径、高度等参数，快速衍生同系列不同规格的风机模型，模型的装配间隙控制在0.1mm，完全符合实际产品的装配公差要求，可直接用于产品结构验证、散热方案模拟、设备装配干涉检查等场景，整体模型几何干净，无多余碎面、重合边等错误，可兼容主流三维软件打开编辑。
