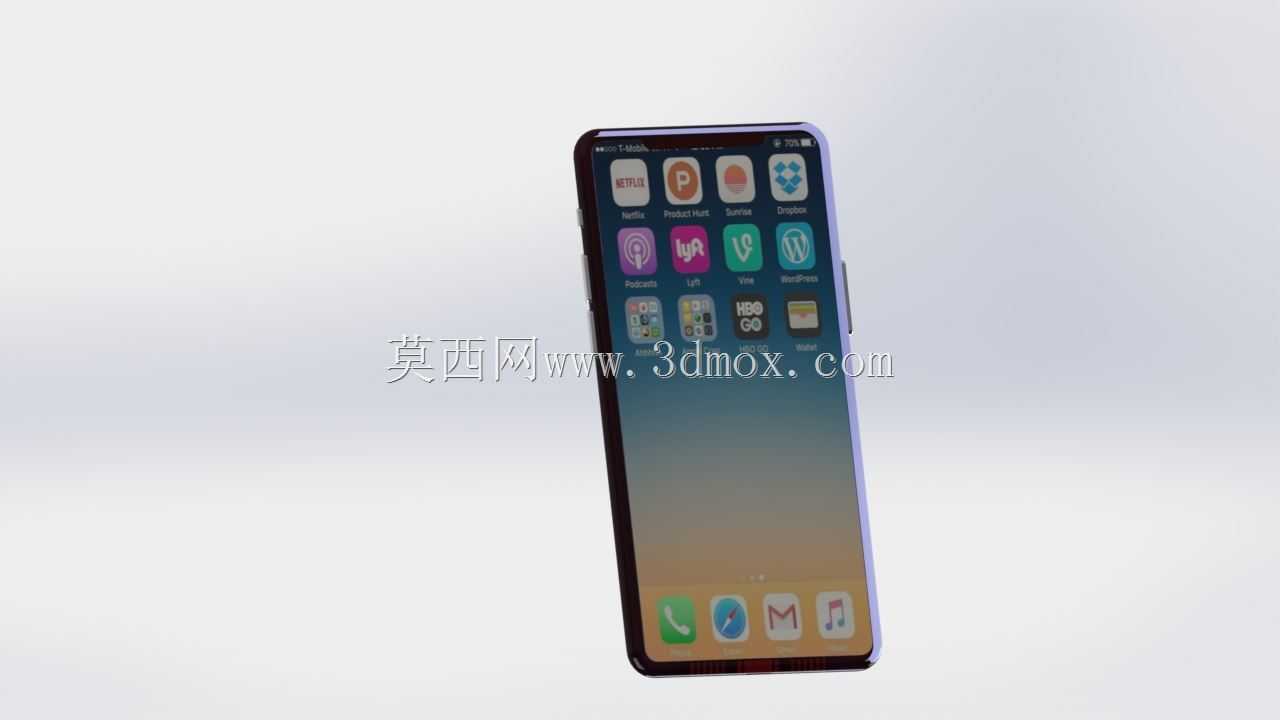

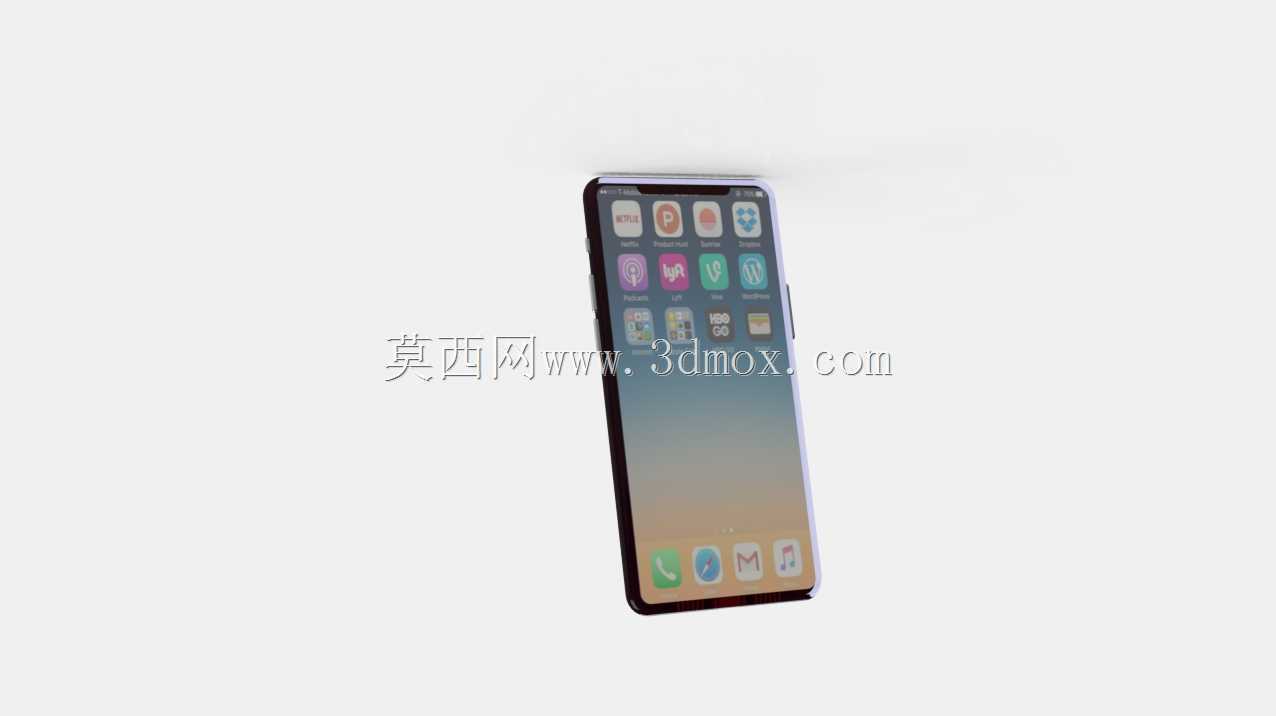

全面屏智能手机外观结构三维数模

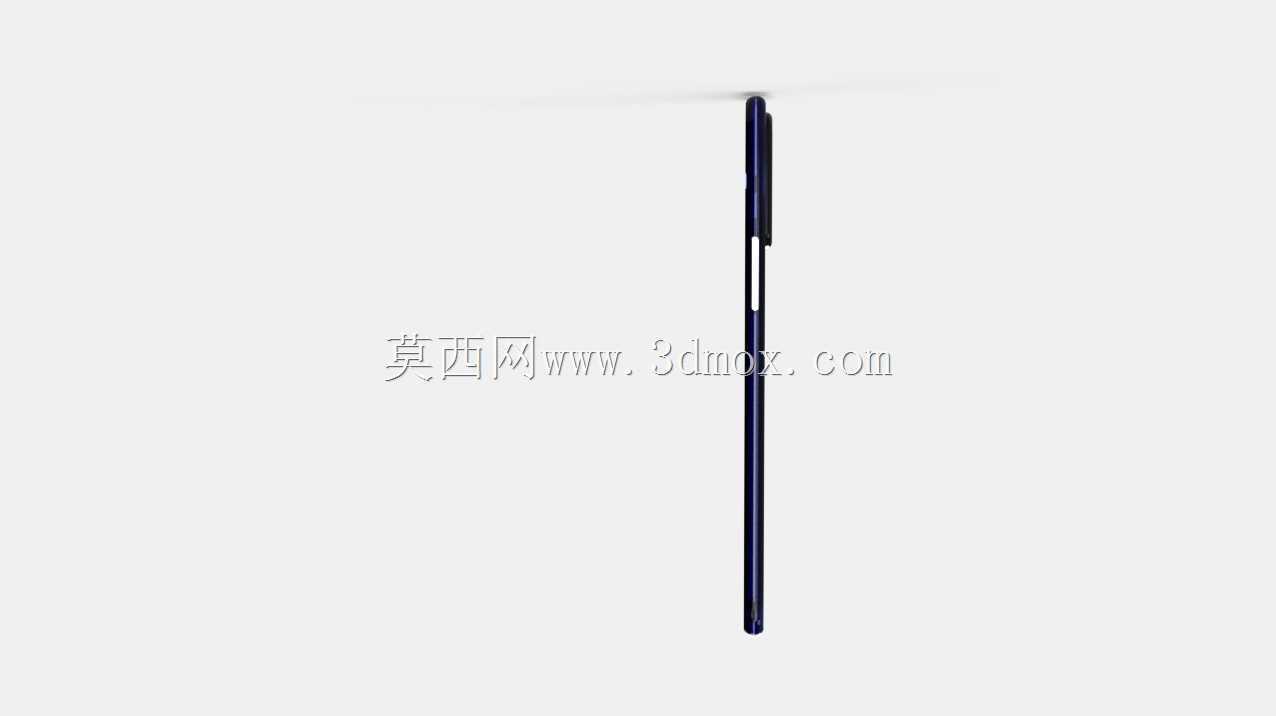

　　成年男性单手握持时拇指可以覆盖屏幕82%的操作区域，女性用户也能达到74%的覆盖度，不会出现窄边框机型常见的误触问题。整机长度143.6mm，底部R角曲率和手掌虎口位置的贴合度做了三次曲面调整，最初的R角是3.2mm，打样后发现握持时边缘硌手，后来把中框侧边的曲面过渡从0.8mm的弧高调整到1.2mm，和前后2.5D玻璃的衔接处做了0.15mm的断差控制，既避免了玻璃边缘直接磕碰受力，也不会因为断差过大积灰。设计思路上，这款机型最核心的结构突破是把传统的正面指纹识别、前置听筒、距离传感器全部做了堆叠整合，正面除了屏幕几乎没有多余开孔，当时为了处理顶部传感器的避让，屏幕顶部的异形切割区域做了三次迭代，最初的方案切割区域过大，做消费电子结构设计快十二年，经手的手持类通讯设备三维数模没有一百也有八十，这次梳理的这款全面屏机型结构，是前两年参与终端产品预研时做的对标拆解建模成果，当时主要是为了梳理窄边框机型的堆叠边界与装配逻辑，给后续自研机型的结构方案做参考。先从实际应用场景说，这类手持通讯终端现在已经不只是单纯的通话工具，日常移动支付、外勤信息采集、工业现场扫码核验、移动办公文档处理都靠它承载，所以结构设计上首先要平衡握持手感与内部器件堆叠的矛盾，不能一味追求屏占比牺牲握持的防滑性与结构强度。当时建模的时候，首先卡的是单手操作的尺寸边界，整机宽度控制在70.9mm，厚度7.7mm，这个尺寸是基于国内用户手掌宽度数据库取的第50百分位值，

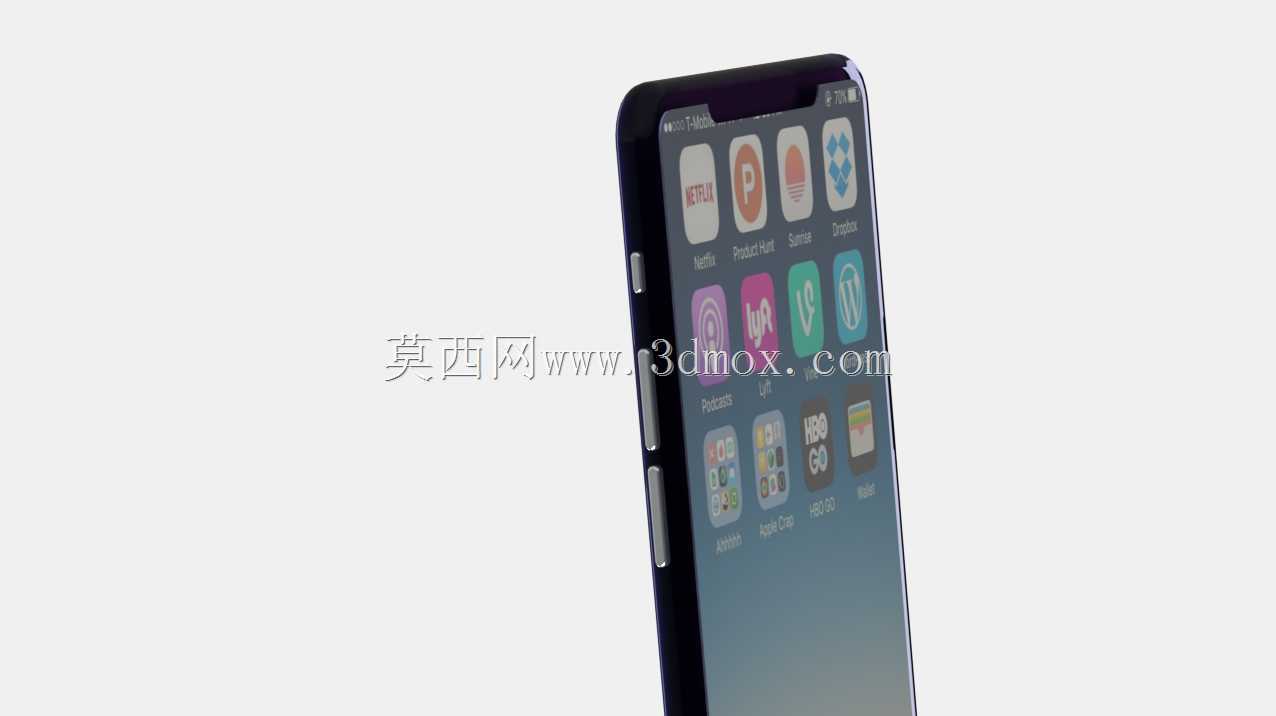

　　影响状态栏的图标显示空间，后来把距离传感器做了弯折式光路设计，通过导光棱镜把收发端的位置下沉了1.2mm，把切割区域的宽度压缩到了整机宽度的28%，既满足了传感器的工作距离要求，也最大化保留了屏幕的有效显示面积。中框采用的是7系铝合金一体成型结构，壁厚最薄处做到了0.6mm，但是在四个边角的位置做了内置的防撞胶槽，胶槽宽度0.8mm，填充高阻尼泡棉，跌落时可以把冲击力分散到整个中框，避免屏幕边角直接受力碎裂，当时做跌落仿真的时候，1.2米高度大理石面自由跌落，屏幕的最大应力值比传统直角中框低了47%，完全满足消费电子的可靠性测试标准。内部堆叠的安装边界也卡得非常紧，主板采用L型异形板设计，把电池仓的空间让渡到最大，

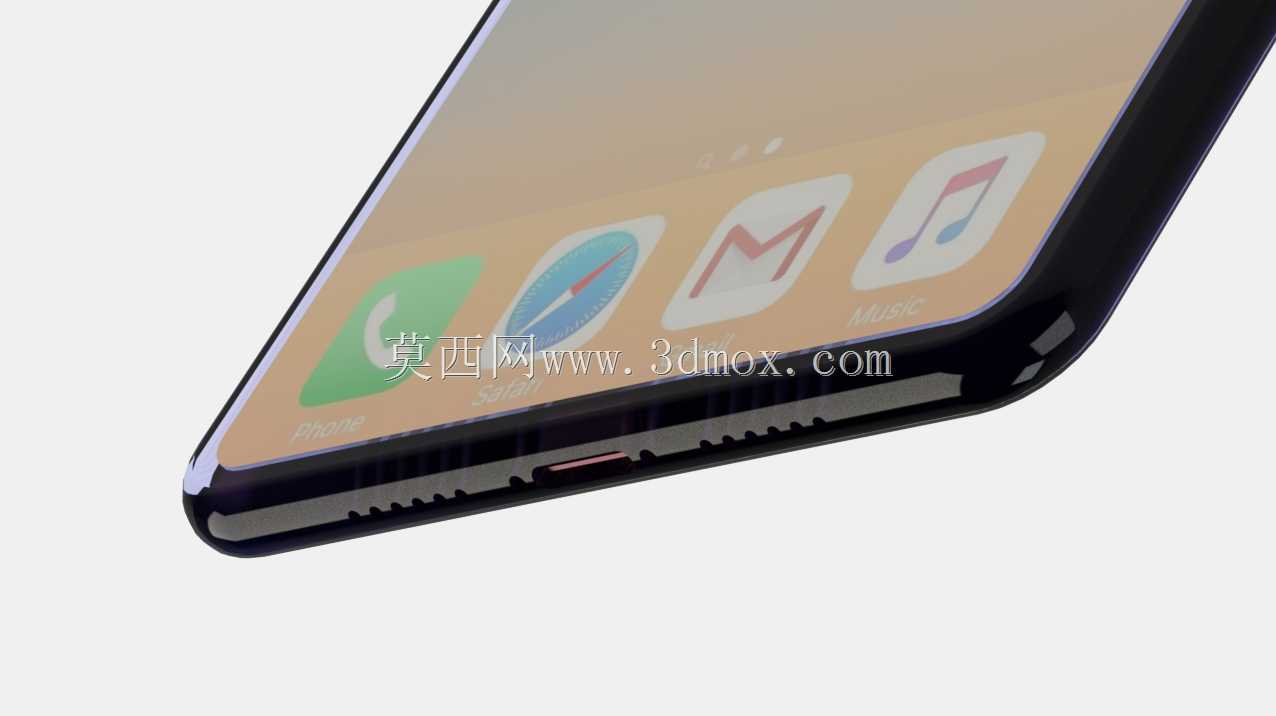

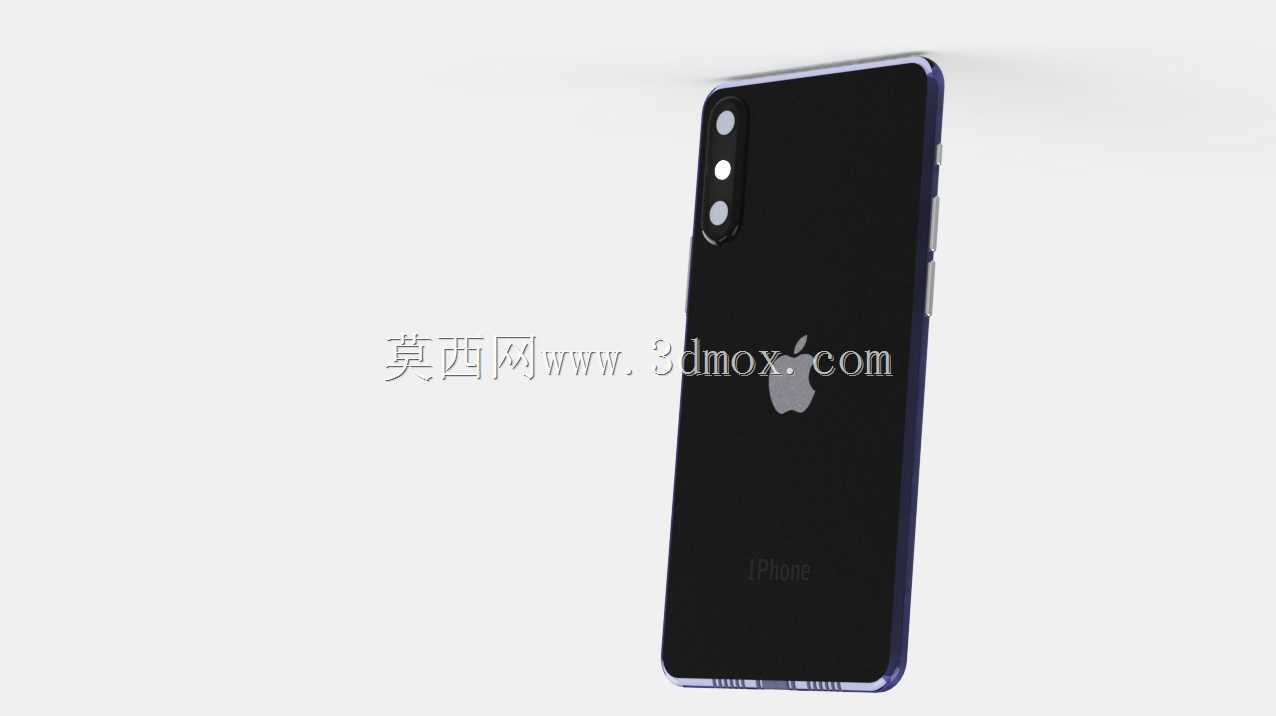

　　电池的有效容量可以做到2716mAh，主板上的元器件排布全部做了高度差避让，最高的摄像头模组凸起高度控制在0.8mm，和后盖玻璃的凸起区域做了一体化的曲面过渡，不会出现镜头圈积灰或者刮蹭的问题。侧边的按键做了分体式设计，按键和中框的配合间隙控制在0.05mm，既保证按压的手感反馈，也不会因为间隙过大进灰，按键的触发行程设定在0.3mm，按压力度控制在1.8N，是经过两百多用户手感测试后选定的参数，不会出现太硬按不动或者太软误触的问题。底部的扬声器开孔采用对称式排布，但是实际出声孔只有单侧，另一侧是为了视觉平衡做的装饰开孔，内部的音腔体积做到了0.9cc，低频响应可以下潜到800Hz，比同尺寸非对称开孔机型的外放响度高2dB。

　　当时建模的时候还特意做了整机的装配公差链分析，所有零件的累积公差控制在0.1mm以内，中框和前后玻璃的装配采用点胶工艺，胶层宽度0.3mm，防水等级可以达到IP67的基础要求，日常泼溅、短时间浸水都不会影响内部器件的正常工作。另外在天线设计上，因为全金属中框会对信号造成屏蔽，所以在中框的上下两端做了纳米注塑的天线断点，断点的位置选在用户握持时最少接触的区域，避免手握的时候信号衰减过大，天线的净空区域严格控制在3mm以上，保证蜂窝网络、蓝牙、WiFi的信号强度都满足通讯标准要求。其实做这类消费电子的三维建模，最考验的不是曲面画得有多顺滑，而是每一个尺寸边界、每一处结构避让都要贴合实际的生产工艺和用户使用场景，很多新手建模的时候只追求外观的视觉效果，忽略了内部堆叠的空间、装配的工艺性、实际使用的可靠性，最后打样出来要么装不上，要么用两天就出结构问题，这款数模当时做完之后，我们后续做的三款中端机型的结构方案都参考了它的中框弧度、堆叠逻辑和尺寸边界，实际量产之后的市场返修率比上一代机型低了1.2个百分点，也算是建模阶段的细节把控带来的实际收益。
