汽车后桥微分方程齿轮传动结构设计

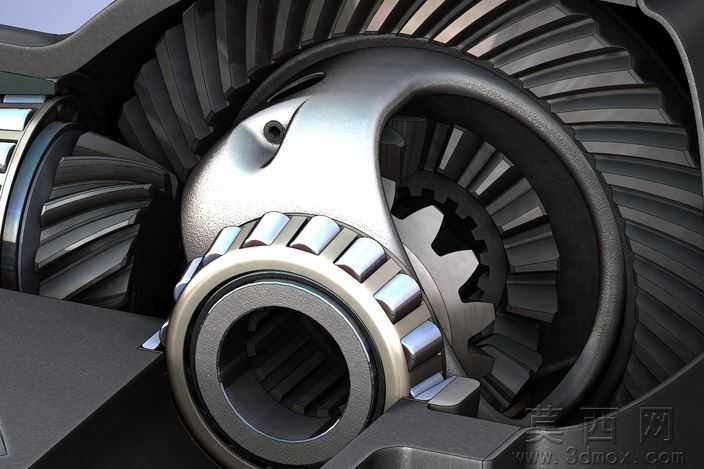

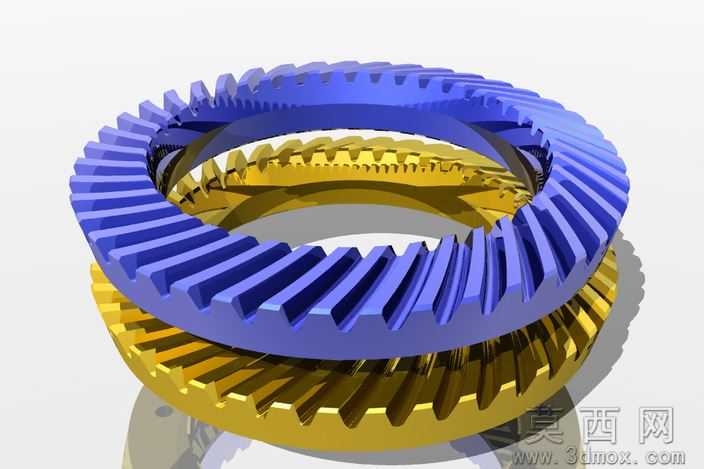

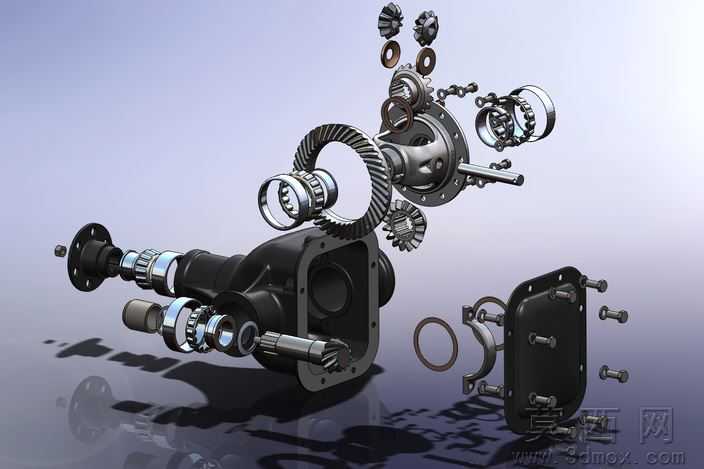

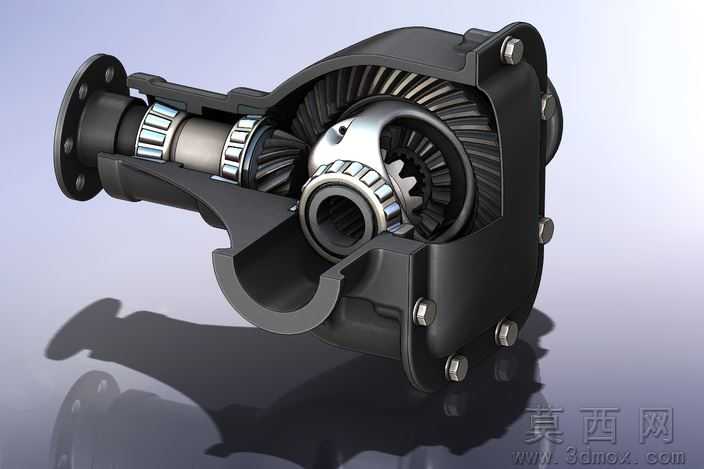

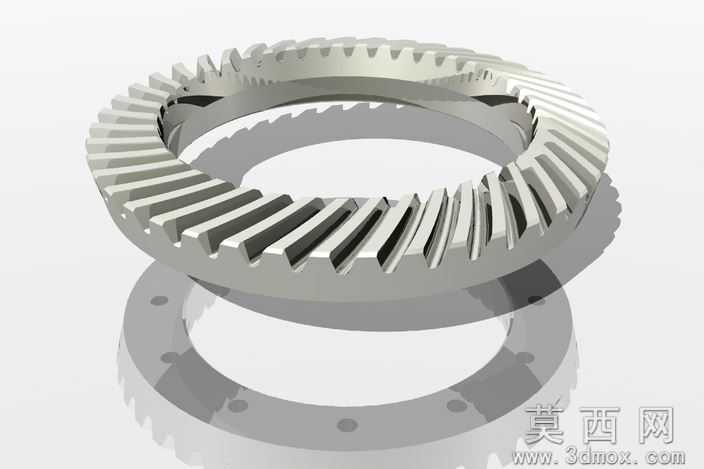

本模型为基于微分方程齿廓曲线构建的汽车后桥差速器齿轮组，建模全程在SolidWorks2012环境中完成，首先通过参数化方程定义非圆齿轮的节曲线与齿廓轮廓，将微分方程求解得到的离散齿形坐标点导入草图环境，通过样条曲线拟合生成精准的单齿截面，再通过圆周阵列、布尔合并等特征操作完成单个齿轮的实体建模，随后按照差速器传动的装配约束关系，依次完成主动锥齿轮、从动锥齿轮、行星齿轮、半轴齿轮以及配套圆锥滚子轴承的虚拟装配，全程添加同轴、啮合、端面贴合等配合约束，确保各传动部件无干涉、运动自由度符合真实差速器的工作逻辑。参数设计阶段严格参考经典FSO波罗车型后桥的传动比参数，设定主减速比为4.1，行星齿轮与半轴齿轮的模数为3.5，压力角为20度，齿宽系数取0.3，所有齿形参数均通过微分方程迭代校验，确保齿轮啮合过程中传动比平稳、无冲击载荷，同时预留了轴承安装位、差速器壳体连接孔等装配接口，可直接适配同参数的差速器壳体模型。渲染材质环节针对不同部件匹配对应工业材质，齿轮主体采用调质40Cr合金钢材质，添加细微的切削纹理与金属磨砂质感，轴承滚动体采用高碳铬轴承钢的高亮金属材质，保持架采用冲压钢的哑光金属质感，背景搭配深色金属工作台材质，通过三点布光突出齿轮啮合区域的结构细节，渲染效果清晰展现锥齿轮的齿向弧度、轴承的滚子排列结构，还原真实金属零部件的视觉质感。结构原理上该齿轮组为汽车后桥差速器核心传动部件，动力从主动锥齿轮输入，带动从动锥齿轮与差速器壳体转动，直线行驶时行星齿轮随壳体公转不自转，两侧半轴齿轮转速相同，转弯时行星齿轮在公转同时产生自转，实现两侧半轴以不同转速转动，满足车辆转弯时两侧车轮行驶距离不同的需求，配套的圆锥滚子轴承可承受径向与轴向的复合载荷，保障传动过程的支撑稳定性。软件兼容方面，模型保存为SolidWorks2012原生格式，同时可导出为STEP、IGS等通用三维格式，能够兼容UG、Pro/E、CATIA等主流三维CAD软件，导入后可直接进行编辑修改、运动仿真、有限元分析等后续操作，不会出现特征丢失、装配错位等问题。研发教学应用层面，该模型既可以作为汽车传动系统研发的参考原型，帮助工程师验证非圆齿轮的微分方程齿廓设计合理性，也可作为高校机械专业《机械原理》《汽车设计》课程的教学案例，用于讲解差速器的工作原理、锥齿轮的啮合特性、参数化建模的实现方法，还可作为SolidWorks软件进阶建模的练习素材，帮助学习者掌握方程驱动曲线、复杂装配体配合、工业渲染等实操技能。
