蜗轮蜗杆弹簧传动组件SolidWorks设计模型

本模型为蜗轮蜗杆搭配弹簧的机械传动组件，建模全程基于SolidWorks2011平台完成，整体遵循机械设计标准规范开展全参数化建模流程。建模初期首先梳理传动副的核心参数逻辑，针对蜗杆部分，先绘制轴向齿廓螺旋线，依据模数、导程角、头数参数扫描生成连续轮齿，再依次完成轴端花键、定位轴肩、轴承安装位的特征搭建，保证各轴段同轴度公差符合装配要求；蜗轮建模时先确定分度圆直径、齿数、齿宽参数，通过齿形放样生成环形轮齿阵列，再加工中心安装孔、端面定位螺孔等细节结构；配套弹簧则根据线径、中径、有效圈数参数，通过螺旋扫描生成簧体，两端磨平段做贴合处理，所有特征均保留参数化关联，修改核心参数即可快速调整零件尺寸。

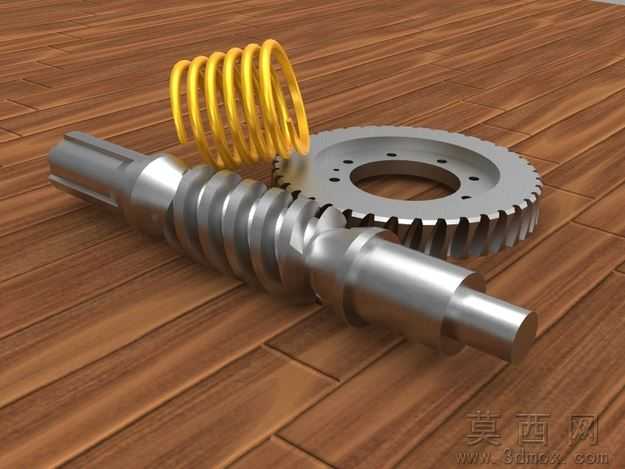

渲染与材质设置阶段，针对不同零件匹配对应工业材质属性，蜗杆与蜗轮采用合金钢材质，添加金属拉丝纹理与适度反光效果，还原机加工金属零件的真实质感，弹簧采用镀锌弹簧钢材质，调整为亮金色金属漆面效果，场景搭配木纹地板作为承载面，打光采用三点布光方案，主光突出金属零件的轮廓反光，辅光消除暗部死黑，补光勾勒零件边缘细节，最终渲染图清晰呈现各零件的结构形态与装配关系。

结构原理层面，该组件核心为蜗轮蜗杆减速传动结构，蜗杆作为主动件可将高速旋转输入转化为蜗轮的低速大扭矩输出，具备反向自锁特性，可避免负载端反转带来的传动风险，配套弹簧可作为缓冲复位元件，在传动启停、负载波动时吸收冲击能量，补偿传动间隙，整套组件装配时严格保证蜗杆与蜗轮的中心距、轴线空间垂直精度，确保轮齿啮合接触面积符合传动要求，降低运行磨损与噪音。

软件兼容方面，模型除原生SolidWorks2011格式外，附带STL通用3D格式，可兼容UG、Pro/E、CATIA等主流三维设计软件导入编辑，也可直接导入切片软件用于3D打印验证，同时附带高清渲染效果图，方便快速查看模型外观与装配效果，无需打开建模软件即可掌握模型整体结构。

研发与教学应用层面，该模型可作为机械设计课程中蜗轮蜗杆传动章节的具象教学案例，帮助学习者直观理解空间交错轴传动的结构特点、参数匹配逻辑与装配要求，也可作为小型减速装置、自动化传动工位的研发参考素材，设计人员可在此基础上调整模数、齿数、传动比参数，快速适配不同扭矩、转速需求的传动场景，也可用于机械专业课程设计、毕业设计的建模参考，帮助学习者掌握参数化建模、标准机械零件设计、装配体配合校验的核心技能。
