五缸星型径向发动机曲柄连杆组件结构

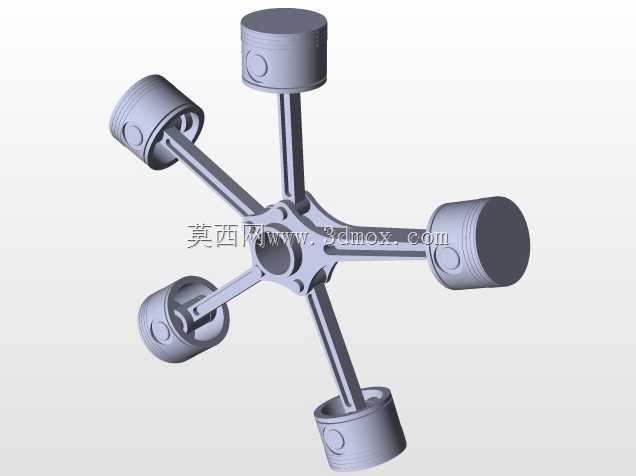

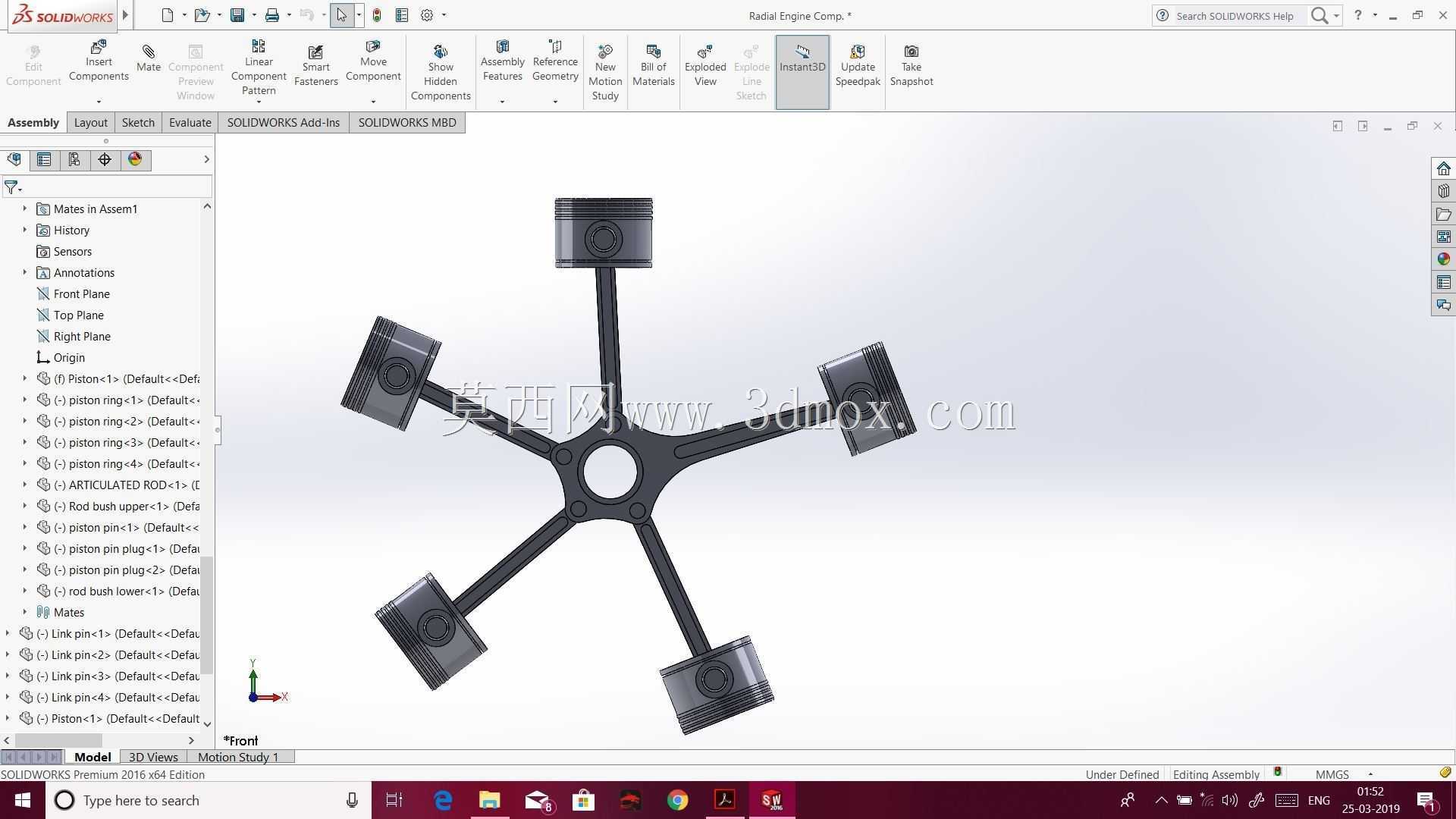

　　在轻型通航动力、小型航空模型动力、早期航空活塞动力以及部分特种小型动力装置的应用场景中，径向发动机凭借其星型布局的紧凑性、优异的风冷散热条件，始终占据着特定的应用份额。这套五缸径向发动机的核心传动组件，完全围绕动力输出的平顺性、各缸做功间隔的均匀性展开结构设计，区别于直列、V型发动机的曲轴布局，该结构采用单曲柄配合星形布置的连杆组件，五个活塞沿圆周方向均匀分布，相邻气缸轴线夹角为72度，能够保证每一圈曲轴转动过程中各缸依次做功，动力输出的扭矩波动远小于同缸数的直列机型。从实际使用场景来看，这类结构的径向发动机不需要复杂的水冷管路，气缸直接暴露在迎面气流中即可完成散热，非常适合小型飞行器、轻型动力伞、

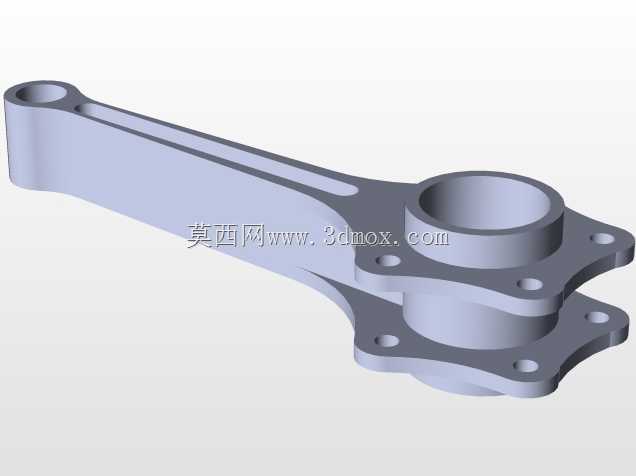

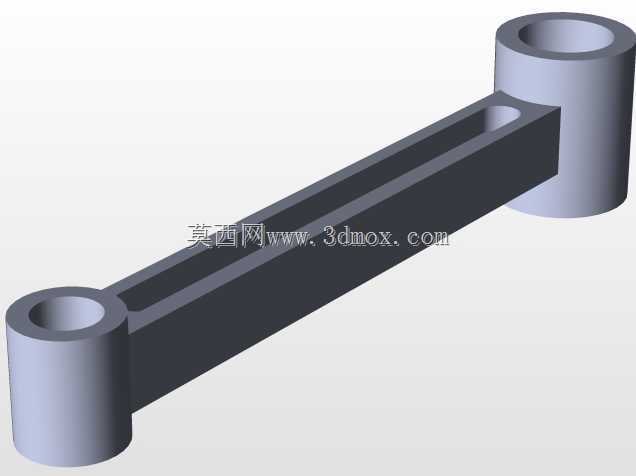

　　大型航模以及部分特种农用动力装置的使用需求，在高海拔、低温环境下的启动可靠性也优于同排量的水冷直列机型。从结构设计思路上看，这套组件首先确定了中心曲柄的回转半径，以此匹配活塞的行程长度，五个连杆的大端共同铰接在中心曲柄销上，小端分别与对应气缸内的活塞销铰接，所有连杆的长度完全一致，保证各缸的压缩比、进排气正时完全统一，避免出现各缸做功不均的问题。安装边界方面，五个气缸的安装法兰沿中心曲轴的轴线圆周均匀分布，中心输出轴的轴线与所有气缸轴线处于同一垂直平面内，整体径向尺寸由活塞行程、连杆长度共同决定，轴向尺寸仅需覆盖曲柄厚度、连杆大端叠放厚度以及前后端盖的安装空间，相比同排量的直列发动机，轴向长度能够缩短60%以上，

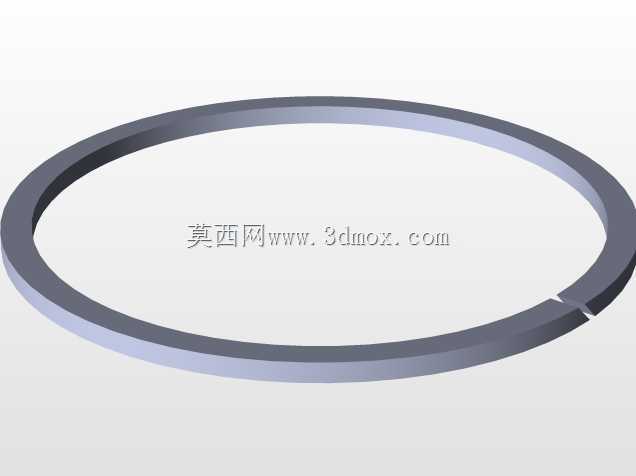

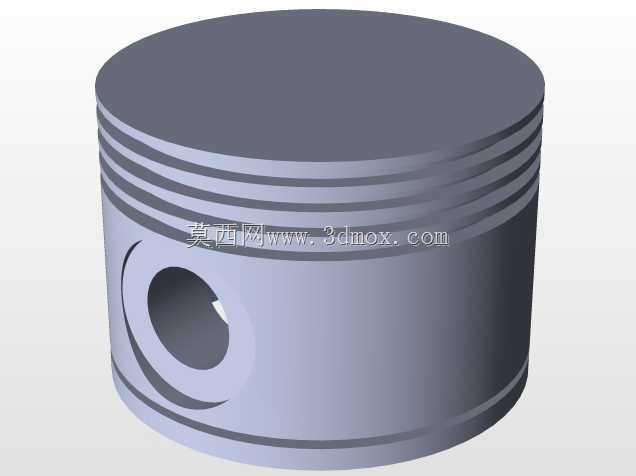

　　非常适合对轴向安装空间有严格限制的动力场景。活塞部分采用常规的内燃机活塞结构，预留了活塞环的安装槽位，活塞销孔的轴线与活塞轴线垂直，保证往复运动过程中侧向力的均匀传递，避免出现偏磨问题。中心星形架作为连杆的定位基准，加工过程中需要严格保证五个铰接孔的位置度公差，任意两个相邻孔的夹角误差不能超过0.1度，否则会导致某一缸的活塞行程出现偏差，直接影响压缩比和做功效率。在实际装配过程中，需要先将所有连杆大端与曲柄销完成铰接，再依次将活塞连杆组件送入对应气缸的安装位，最后固定气缸与中心机匣的连接螺栓，装配顺序和直列发动机有明显区别，不能采用逐缸装配的工艺。从功能特性上看，这套结构的动力输出端位于中心轴的前端，

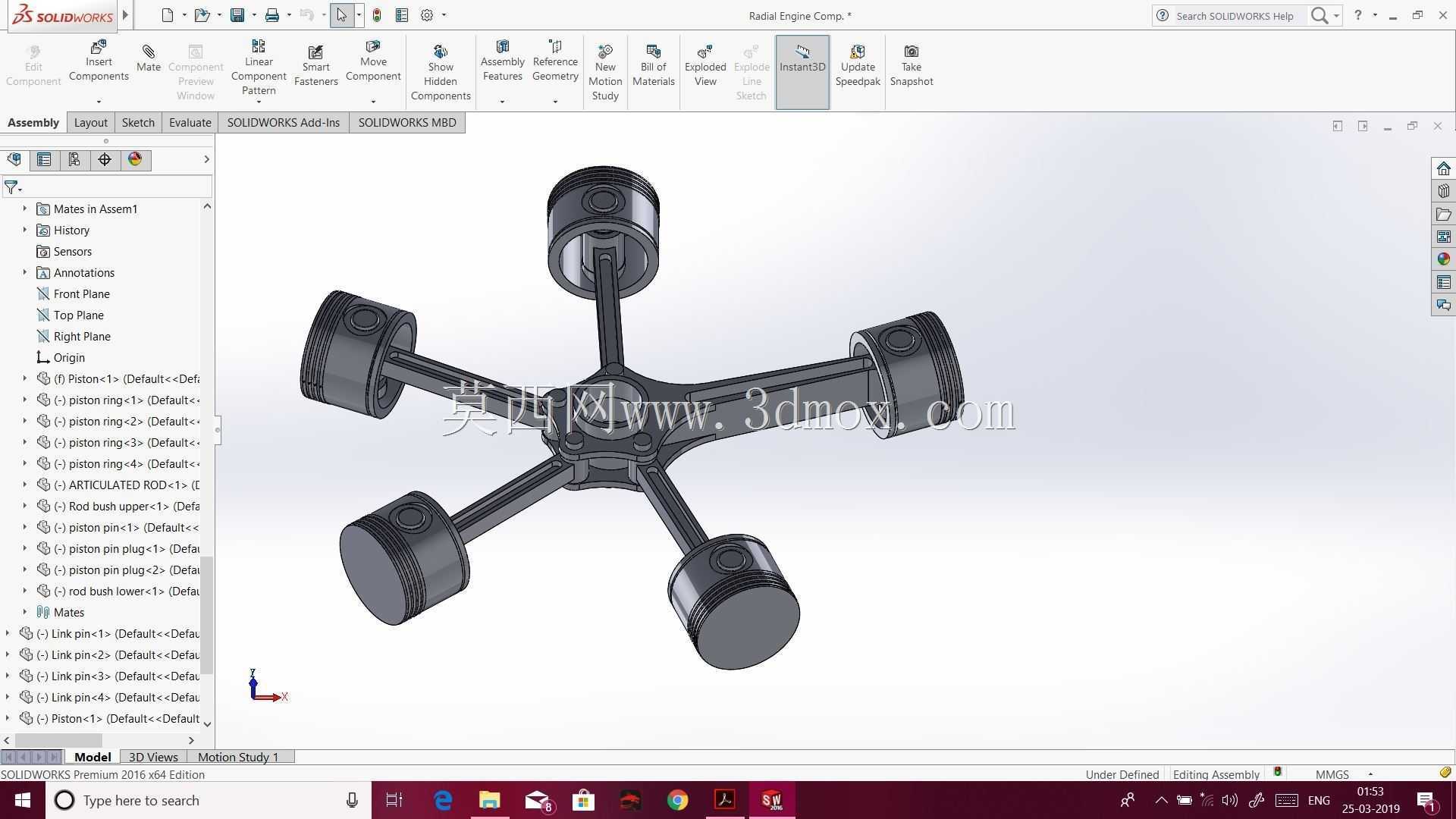

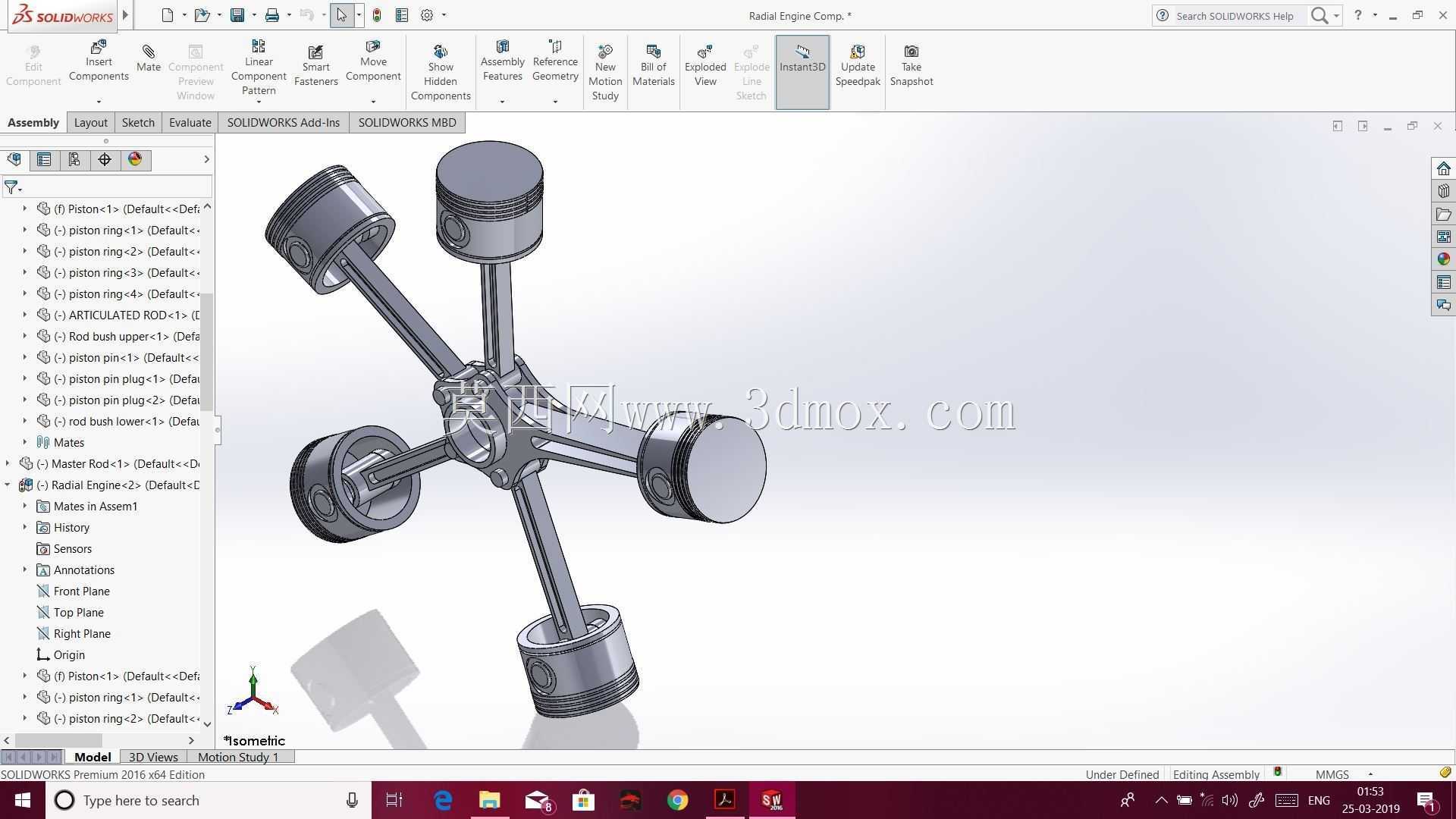

　　能够直接连接螺旋桨或者动力输出法兰，不需要额外的分动结构，动力传递路径非常短，机械效率能够达到90%以上，由于所有气缸围绕中心轴布置，整机的质心完全落在输出轴的轴线上，高速运转过程中的转动惯量均匀，振动水平远低于同排量的单缸或者双缸发动机。在维护场景中，这类径向结构的火花塞、气缸盖都暴露在外侧，不需要拆解周边附件就可以完成检修作业，外场维护的便利性远优于埋装在机舱内的直列水冷发动机。设计过程中针对连杆的受力做了针对性的优化，由于五个连杆共同作用在同一个曲柄销上，曲柄销的受力是周向交替变化的，因此曲柄销采用了中空的高强度合金结构，表面做渗碳硬化处理，能够承受交替变化的冲击载荷，避免出现疲劳断裂问题。活塞的裙部做了微锥度设计，热态膨胀后能够和气缸壁保持均匀的配合间隙，冷态启动时不会出现敲缸问题，热态运转时也不会出现拉缸故障。这套结构的进排气道可以直接布置在气缸头的外侧，不需要复杂的进排气歧管，进气阻力小，排气能够直接排向周边气流，不会出现排气干涉的问题。对于三维建模从业者来说，这套结构的建模难点在于五个连杆的空间位置配合、曲柄销的转动干涉检查，需要在装配体环境下做全程的运动仿真，验证活塞在上止点、下止点位置时，连杆和中心机匣、相邻连杆之间是否存在运动干涉，尤其是连杆大端的叠放位置，需要预留足够的转动间隙，避免高速运转时出现碰磨问题。
