四推进器式小型水下航行器结构设计

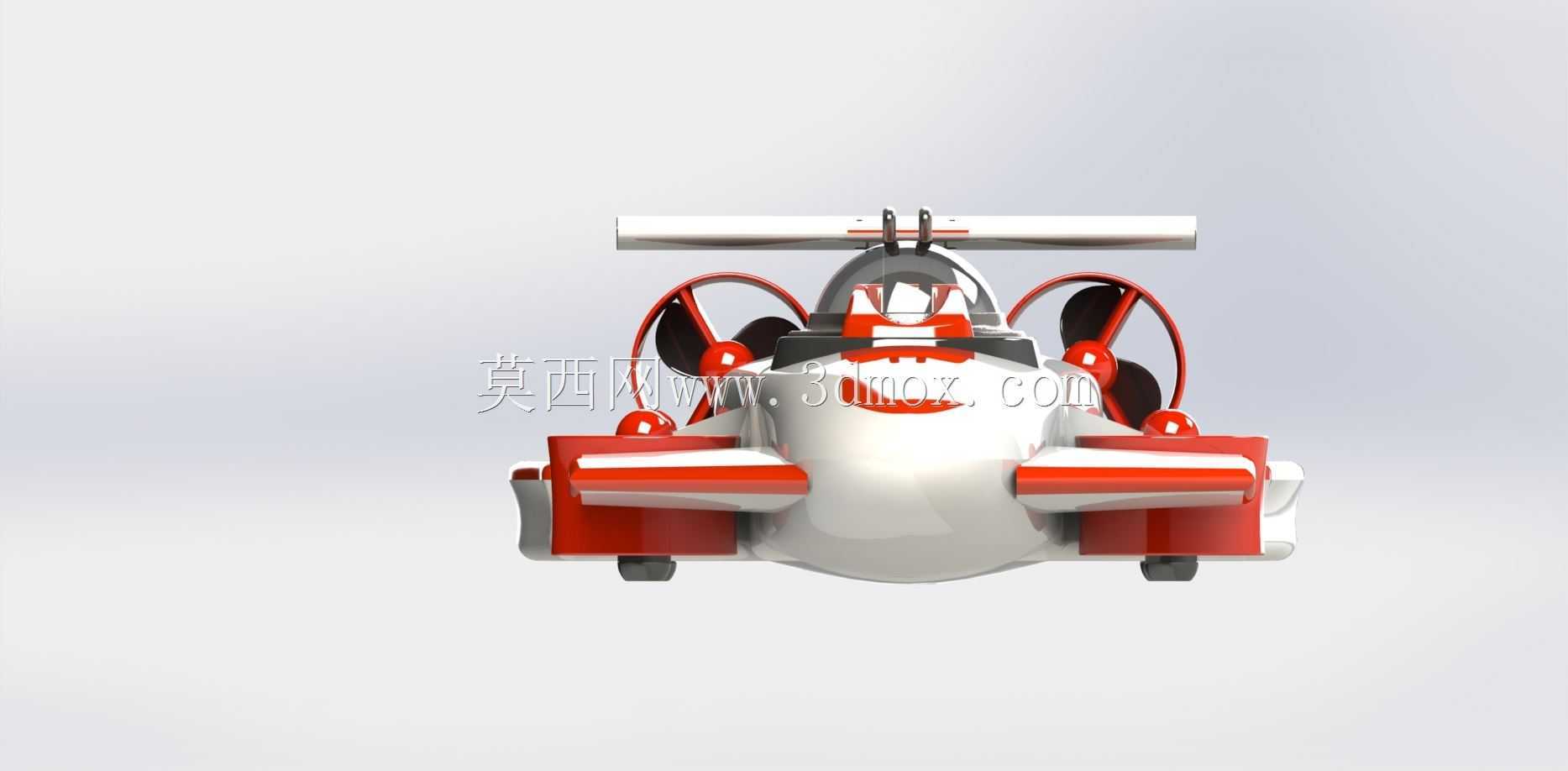

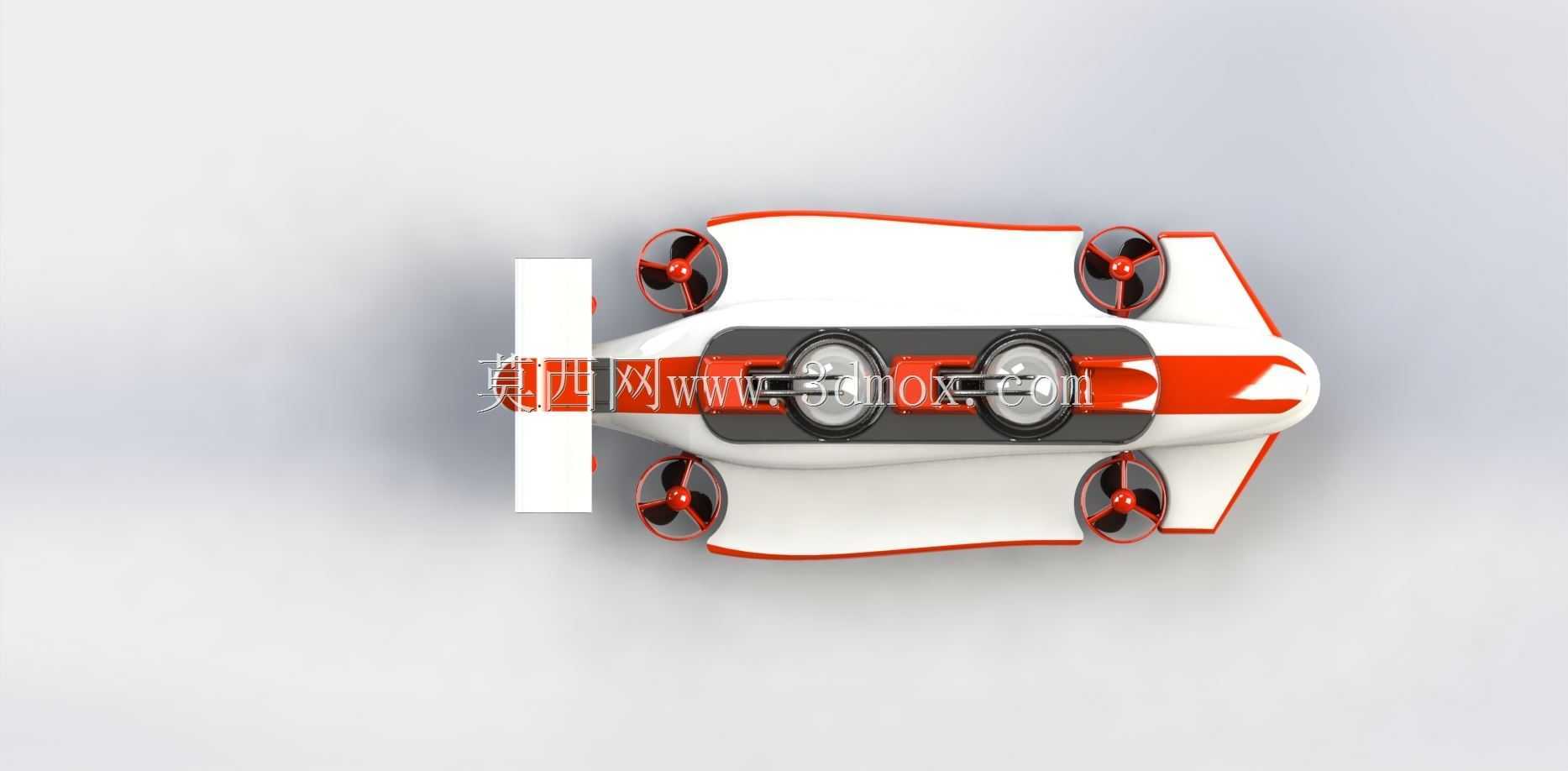

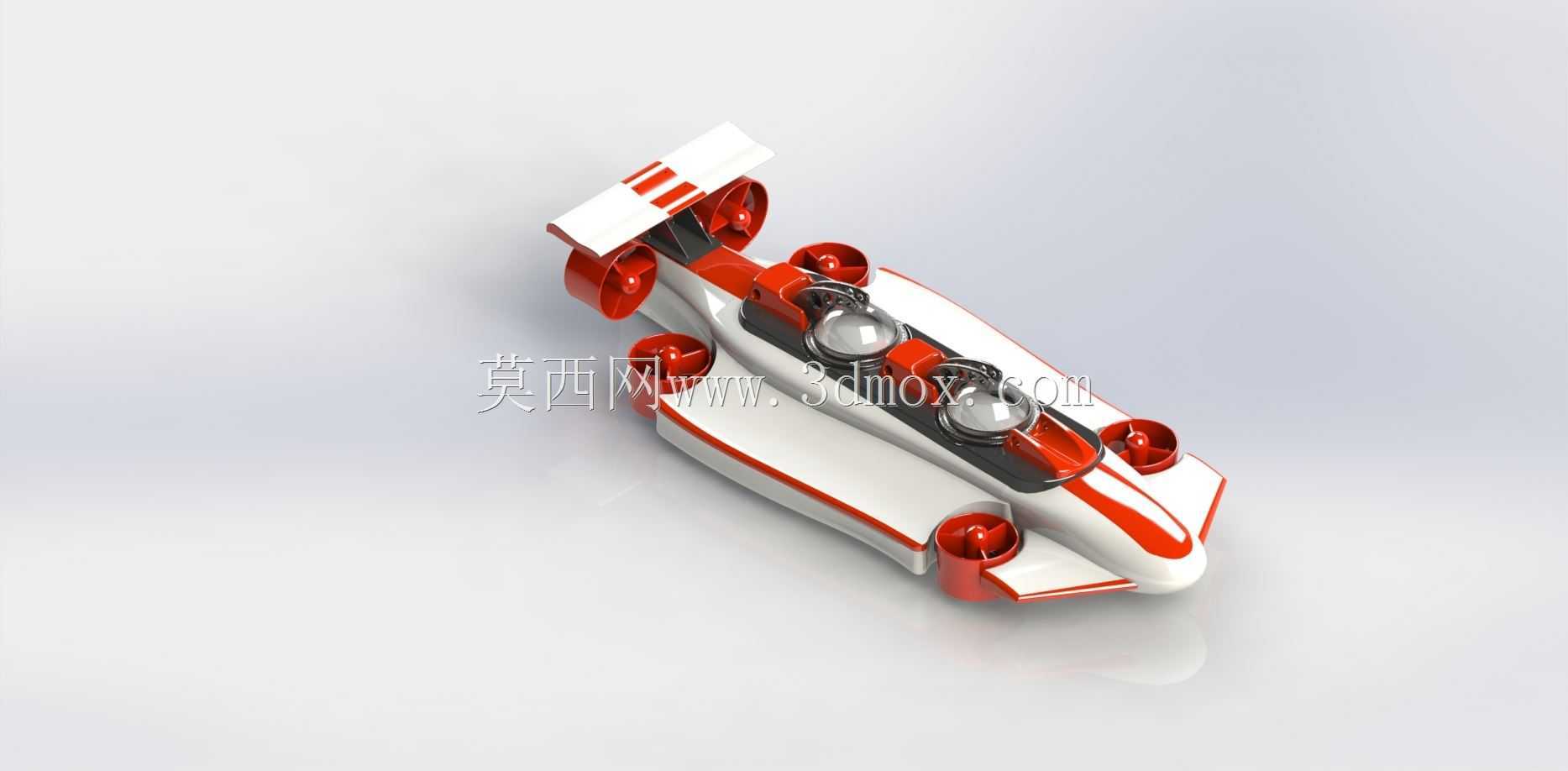

　　这款小型水下航行器的整体布局采用对称式双浮体结构设计，主体中部为贯通式设备安装舱，两侧为流线型浮力舱段，前后端各设置两组导管螺旋桨推进单元，整体外轮廓沿纵轴对称分布，可有效降低水下航行时的紊流阻力。从实际应用场景来看，这类小型潜航载体可适配近岸浅水区的水下地貌探查、养殖区网箱巡检、水工建筑水下表观检测等作业场景，相比大型载人潜器，其部署灵活度更高，无需大型吊装设备即可完成布放回收，单人即可完成岸基投放操作。

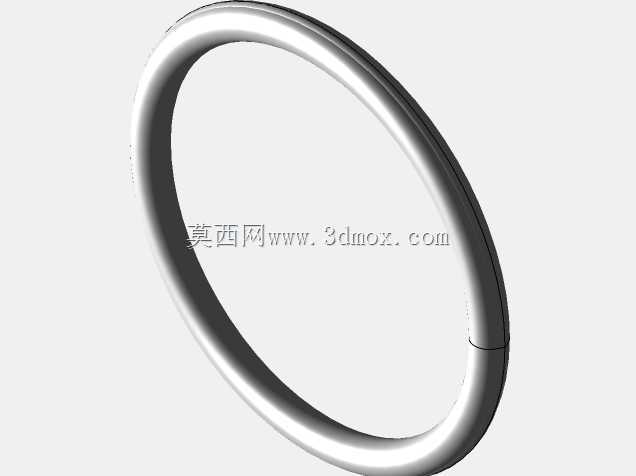

　　从功能配置角度看，四组推进器分别布置在载体四角位置，每组推进器均可独立调节转速，通过不同推进器的转速差实现载体的进退、横移、转艏以及定深悬停动作，相比单推进器加舵面的控制方案，其低速状态下的操控精度更高，可在水流速度不超过1.5m/s的近岸水域保持稳定的悬停姿态，满足近距离观测作业的姿态稳定性要求。中部的设备安装舱采用上下对开的密封结构，舱体内预留了标准的设备安装螺孔位，可根据作业需求搭载水下摄像模块、水质传感模块、小型机械抓取臂等不同功能载荷，舱体两端设置有穿线密封接头，可实现内部设备与外部传感单元的线缆连通，密封结构采用径向O型圈加端面密封的双重密封形式，可满足50米水深范围内的耐压密封要求，不会出现渗漏问题。

　　外形尺寸方面，该潜航器整体长度控制在1.2米以内，宽度不超过0.8米，整体干重控制在18kg左右，浮力舱采用低密度复合填充材料，可根据搭载载荷的重量调整填充量，保证载体整体处于微正浮力状态，即使动力系统出现故障，也可缓慢上浮至水面，避免设备沉底丢失。安装边界上，中部设备舱的内部有效安装空间长度为420mm，宽度为210mm，高度为120mm，可容纳常规尺寸的水下控制板、电池组以及传感模块，推进器的安装座采用快拆式结构，可根据作业水域的杂物情况更换不同防护等级的桨叶护罩，避免水草、渔网等杂物缠绕螺旋桨。

　　设计思路上，该方案优先考虑了浅海及内陆水域的作业适配性，没有追求过大的下潜深度，而是将重点放在载体的操控灵活性与载荷适配性上，整体外壳采用流线型圆弧过渡，没有突出的棱角结构，可减少航行时的水阻，同时避免水下作业时剐蹭网箱、坝体等作业对象。载体前端设置有垂直稳定翼板，可在高速直航时保持航向稳定性，减少推进器的姿态修正功耗，延长电池组的续航时间。底部预留有通用载荷安装接口，可通过快拆卡扣挂载不同的作业模块，无需改动主体密封结构即可完成功能切换，降低了不同作业场景下的改造成本。

　　从结构强度角度看，浮力舱外壳采用高强度工程塑料一体成型，中部密封舱采用铝合金材质加工成型，表面做硬质阳极氧化处理，可耐受长期水下浸泡的腐蚀，各连接部位的紧固件均采用不锈钢材质，避免不同金属接触产生的电化学腐蚀问题。推进器的导管采用流线型剖面设计，既可以对螺旋桨起到防护作用，也可以优化桨叶处的水流流场，提升推进效率，降低同等推力下的能耗水平。整体重心布置在载体浮心的正下方，可形成自然的扶正力矩，即使在水流扰动下出现姿态倾斜，也可快速回正到水平姿态，降低控制系统的调姿压力。
