50毫米规格旋转式离心机密封组件结构

　　在流体输送、化工反应、物料分离类旋转设备的运行场景中，旋转轴与设备腔体之间的动密封性能，直接决定了整台设备的运行稳定性与物料泄漏风险，这款适配50毫米轴径的旋转式离心机配套密封组件，正是针对中低转速离心分离设备的动密封需求设计的核心配套部件。从实际工况适配来看，这类密封结构主要应用在卧式螺旋卸料离心机、小型实验级离心分离设备的主轴穿腔位置，既要阻隔腔体内部被分离的液态、粉状物料向设备外部泄漏，也要避免外部环境中的粉尘、杂质进入腔体污染分离物料，同时还要适配离心机运行过程中主轴存在的小幅径向跳动与轴向窜动，避免密封件在设备启停、变转速运行过程中出现偏磨、失效的问题。

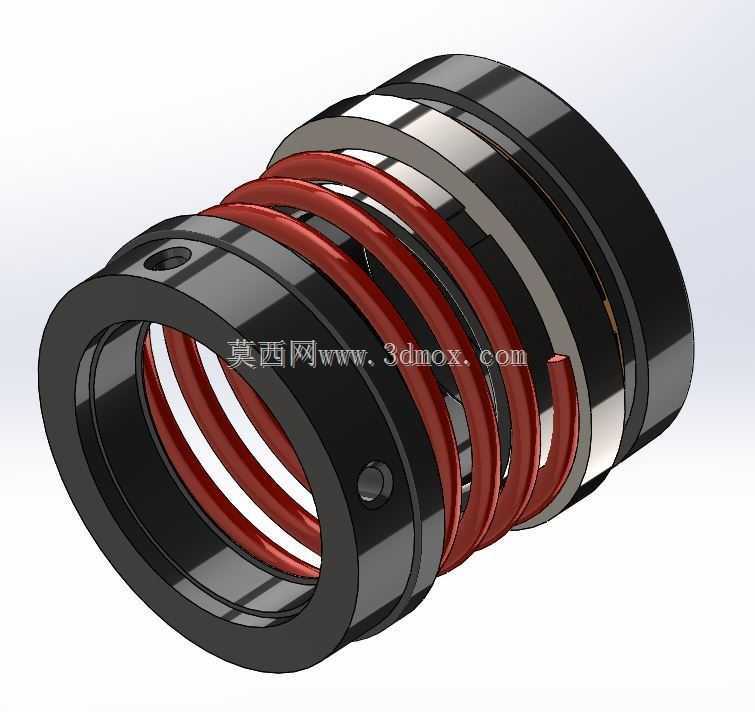

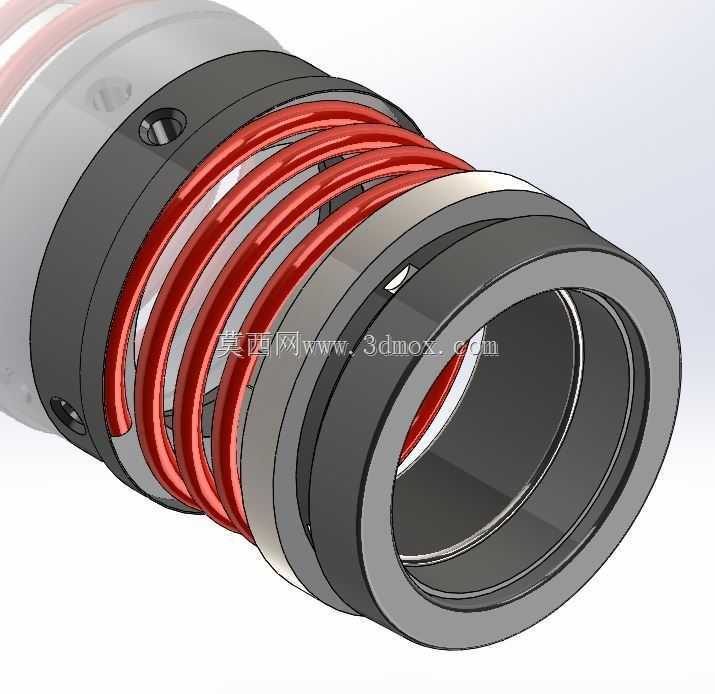

　　从结构设计逻辑来看，这套组件采用了弹簧预紧式接触密封的成熟结构思路，外部的环形金属壳体作为整个密封组件的安装承载基体，加工有对应的定位销孔，安装时可以直接嵌入设备端盖的密封腔位，通过定位销与端盖形成周向固定，避免密封静环随主轴一同转动。组件内部嵌套的多组环形密封环分别承担不同的功能，与主轴接触的动环采用低摩擦系数的耐磨材质加工，表面粗糙度控制在极低的水平，减少主轴转动过程中的摩擦损耗与发热；静环与金属壳体之间设置有辅助密封胶圈，填充静环与壳体之间的静态配合间隙，避免出现静密封点的泄漏。套设在组件外侧的红色圆柱螺旋压缩弹簧，是整个密封结构的预紧力来源，弹簧的刚度经过匹配计算，既能够为动静环的贴合端面提供稳定、均匀的轴向压紧力，保证密封端面在设备运行全程保持紧密贴合，又不会因为预紧力过大导致动静环接触面磨损过快、发热严重，缩短密封组件的使用寿命。

　　在安装边界与尺寸适配方面，这套组件的核心适配轴径为50毫米，整体径向尺寸与轴向长度都经过紧凑化设计，能够适配多数中小型离心机端盖的标准密封腔尺寸，不需要对原有设备的端盖结构进行额外的改造加工就可以直接替换安装。安装过程中需要注意，组件装入密封腔之前要彻底清理腔体内的残留物料与毛刺，避免硬质颗粒夹在密封环与主轴之间划伤密封面；弹簧的安装方向要与设计方向保持一致，保证预紧力能够均匀作用在静环的整个端面上，避免出现偏载导致的密封面局部磨损。在实际运行过程中，这套密封结构可以适配常规工况下的水基物料、弱腐蚀性化工物料的密封需求，运行时允许主轴存在一定范围的轴向窜动，弹簧的伸缩行程可以补偿窜动带来的密封面间隙变化，始终维持密封端面的贴合压力稳定。

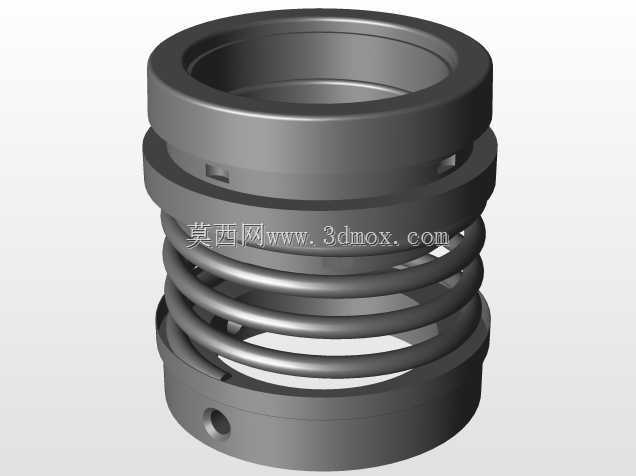

　　从结构建模的细节来看，整个组件的各个零件都按照实际加工公差进行了配合间隙的预留，金属壳体上的定位销孔位置、弹簧的螺距与线径、密封环的倒角尺寸都完全匹配实际加工要求，既可以作为设备维护更换时的尺寸核对参考，也可以直接用于同类密封结构的设计改型参考，帮助结构设计人员快速完成同规格密封组件的参数匹配与结构优化，减少重复建模的工作量。在离心机这类分离设备的日常运维中，这类密封组件属于易损更换件，建模时还原的完整装配关系，也可以帮助运维人员清晰理解组件的装配顺序与配合逻辑，避免安装过程中出现零件装反、预紧力调整不当的问题，降低设备检修后的密封失效概率。
