钢制轮毂配套橡胶轮胎总成结构设计

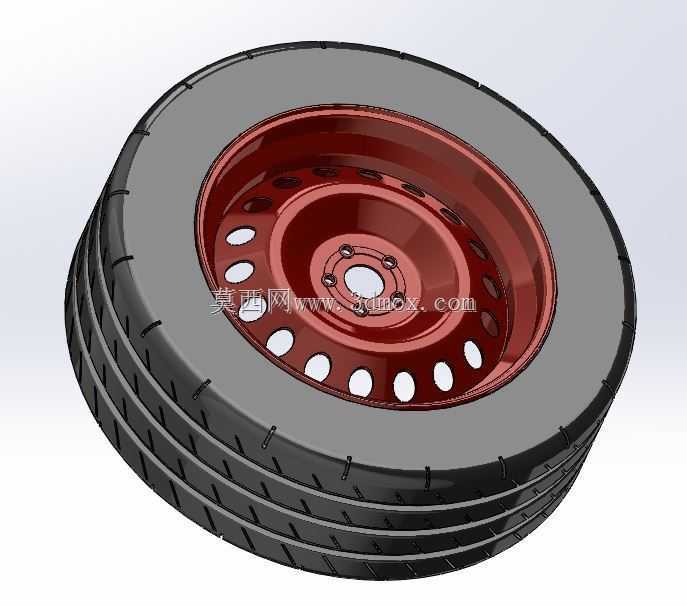

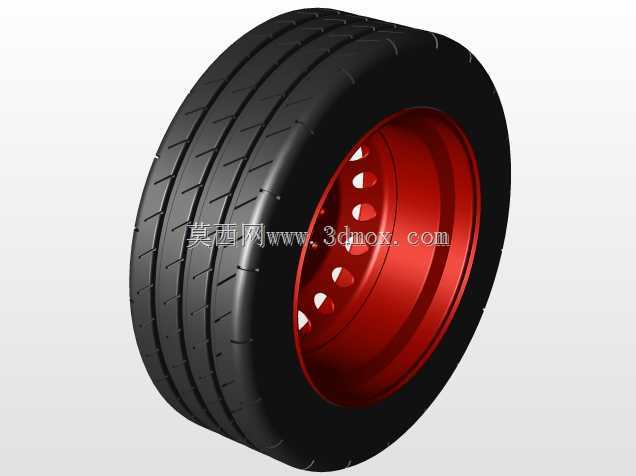

　　这套车轮总成结构主要面向民用乘用车辆的行走系统配套需求，日常行驶过程中承担整车载荷传递、路面冲击缓冲、行驶方向保持的核心作用，不管是铺装路面的日常通勤，还是轻度非铺装路面的短途通行，都能通过轮胎的弹性形变抵消大部分路面颠簸带来的刚性冲击，避免冲击载荷直接传递到底盘悬挂部件，延长整车底盘结构件的疲劳寿命。从结构设计逻辑来看，整体采用钢制冲压轮毂搭配多层复合结构橡胶轮胎的组合方案，轮辋部分采用多道次冲压成型的钢制板材焊接而成，轮辐位置均匀布置的椭圆形减重孔，在不降低轮辐整体结构强度的前提下，尽可能减少旋转部分的非簧载质量，降低悬挂系统的往复运动惯性，提升车辆行驶过程中的操控响应速度。轮毂中心的定位孔采用与车轴轴头过盈配合的尺寸设计，

　　周围均匀分布的螺栓孔严格按照整车厂的安装孔位节圆尺寸排布，安装时螺栓按照对角顺序分次拧紧，保证轮辐安装面与轴头法兰面完全贴合，避免高速行驶过程中出现车轮偏摆抖动的问题。轮胎部分采用多沟槽胎面设计，胎冠位置的纵向排水沟槽可以在湿滑路面行驶时快速排开胎面与路面之间的积水，避免水滑现象发生，胎肩位置的横向花纹块可以提升车辆转向过程中的侧向抓地力，减少转向侧滑的风险；轮胎内部的帘布层采用交叉排布的高强度纤维材质，配合胎圈位置的钢丝圈结构，保证轮胎充气后能牢牢卡在轮辋的止口位置，不会在大扭矩输出或者紧急制动时出现轮胎与轮辋滑脱的故障。设计过程中需要严格控制轮辋的径向跳动与端面跳动公差，通常径向跳动量需要控制在0.5mm以内，

　　端面跳动量控制在0.3mm以内，否则高速行驶时会产生明显的方向盘抖动，影响驾驶体验；轮胎与轮辋的配合尺寸需要严格匹配国标要求，轮辋的宽度尺寸要与轮胎的断面宽度适配，过窄的轮辋会导致轮胎胎侧过度挤压变形，长时间行驶容易出现胎侧鼓包，过宽的轮辋则会导致轮胎拉伸变形，胎面接地面积异常，出现偏磨问题。安装边界方面，轮辐背面的安装面到轮辋中心的偏距尺寸需要与原车悬挂的几何参数匹配，偏距过大或者过小都会改变车轮的轮距参数，不仅会导致轮胎与翼子板或者悬挂拉杆发生运动干涉，还会改变轴承的受力角度，加速轮毂轴承的磨损。日常使用场景下，这套结构需要定期检查轮胎的花纹深度与胎压状态，胎面花纹磨损到磨损标记位置时需要及时更换轮胎，

　　胎压按照车辆标注的标准值充气，避免胎压过高导致胎冠中部异常磨损，或者胎压过低导致胎侧反复屈挠生热引发爆胎。从建模角度来说，建模时需要先确定轮辋的标称直径、轮辐的安装节圆直径、中心孔直径、偏距这些核心安装参数，再通过旋转特征生成轮辋的基础轮廓，通过阵列特征生成轮辐上的减重孔与螺栓孔，轮胎部分则通过扫描特征生成胎面的花纹沟槽，保证胎面花纹的节距排布符合降噪设计要求，避免轮胎滚动时产生固定频率的共振噪音。
