便携金属隔热瓶装饮水杯结构设计

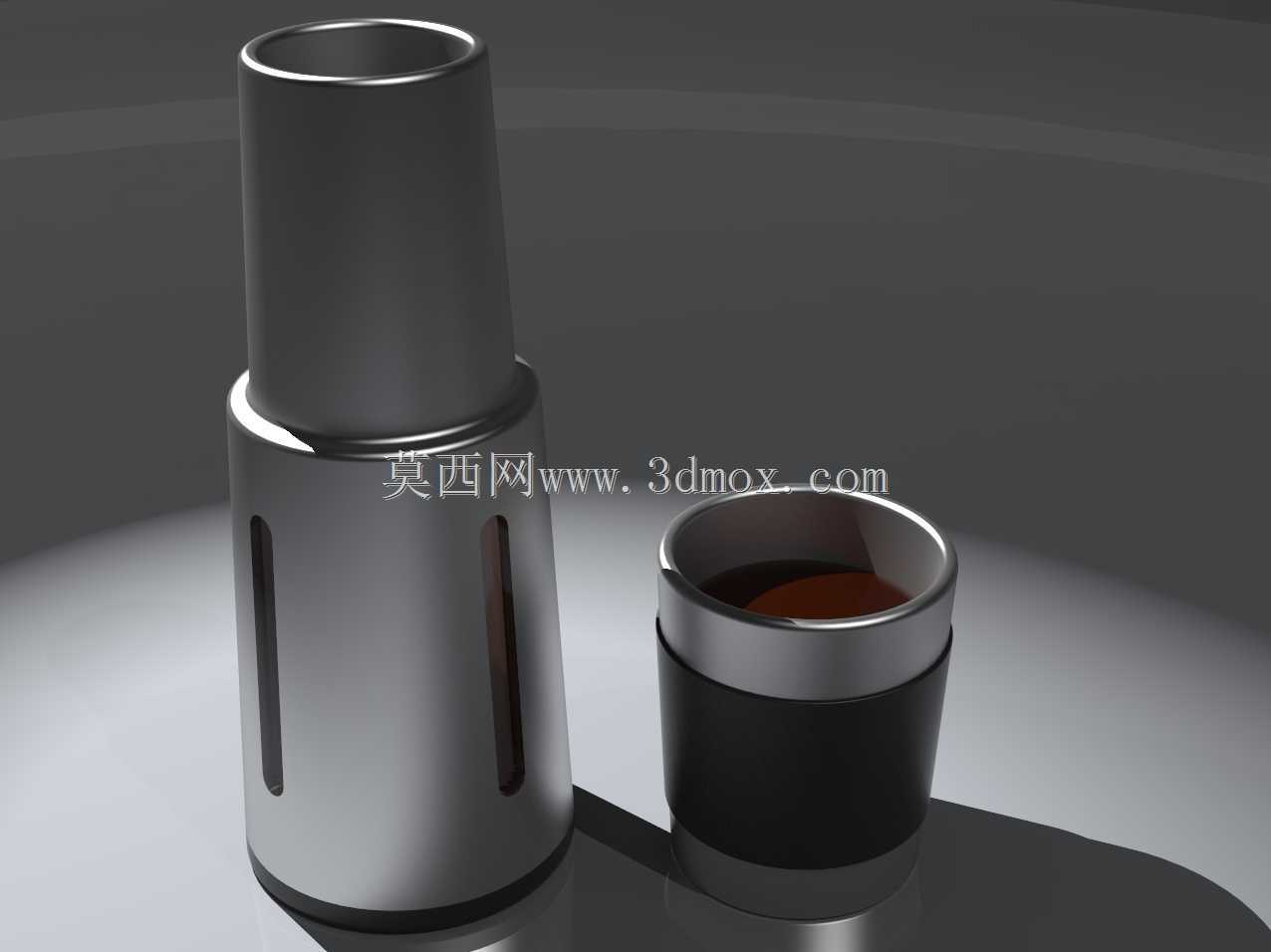

　　日常办公与短途出行场景中，随身饮水容器的结构合理性直接影响使用体验，这款金属材质瓶装水杯的三维结构设计，围绕便携握持、隔热防烫、饮品适配三个核心使用需求展开。从结构拆分来看，整体分为瓶身主体与配套杯盖两个核心组件，瓶身采用直筒收边的柱形结构，主体外壳选用哑光金属材质，侧壁对称开设两条内凹的握持槽，槽体深度控制在3mm左右，既不会过度压缩内部储水腔的容积，又能在手部握持时形成稳定的卡位，避免表面沾水后出现打滑脱手的问题。瓶身中部设置一圈金属限位凸台，凸台宽度为5mm，一方面作为上下段外壳的装配定位基准，另一方面可以在放置时与桌面形成稳定的支撑边界，减少瓶身倾倒的概率。配套的杯体部分采用双层嵌套结构，外层为磨砂防滑的隔热套，

　　内层为食品接触级的金属内胆，两层之间预留1.5mm的空气隔热层，当盛装85摄氏度以上的热咖啡、热茶等高温饮品时，外层表面温度可以控制在40摄氏度以内，手部直接握持不会出现烫感，同时隔热层也能减缓饮品的温度流失速度，延长适宜饮用的温度保持时长。杯口做了卷边圆滑处理，边缘圆角半径为2mm，贴合唇部接触的弧度，饮用时不会出现刮嘴的问题，杯口内径设置为65mm，既可以满足常规直饮的需求，也能适配市面上多数尺寸的杯刷，方便日常使用后的内部清洁。从安装边界来看，瓶身整体高度为180mm，底部直径为70mm，放置在常规办公桌面、车载杯架、背包侧袋时都能适配对应的容纳尺寸，不会出现尺寸过大无法放置的问题。瓶身底部设置1mm厚度的硅胶防滑垫，

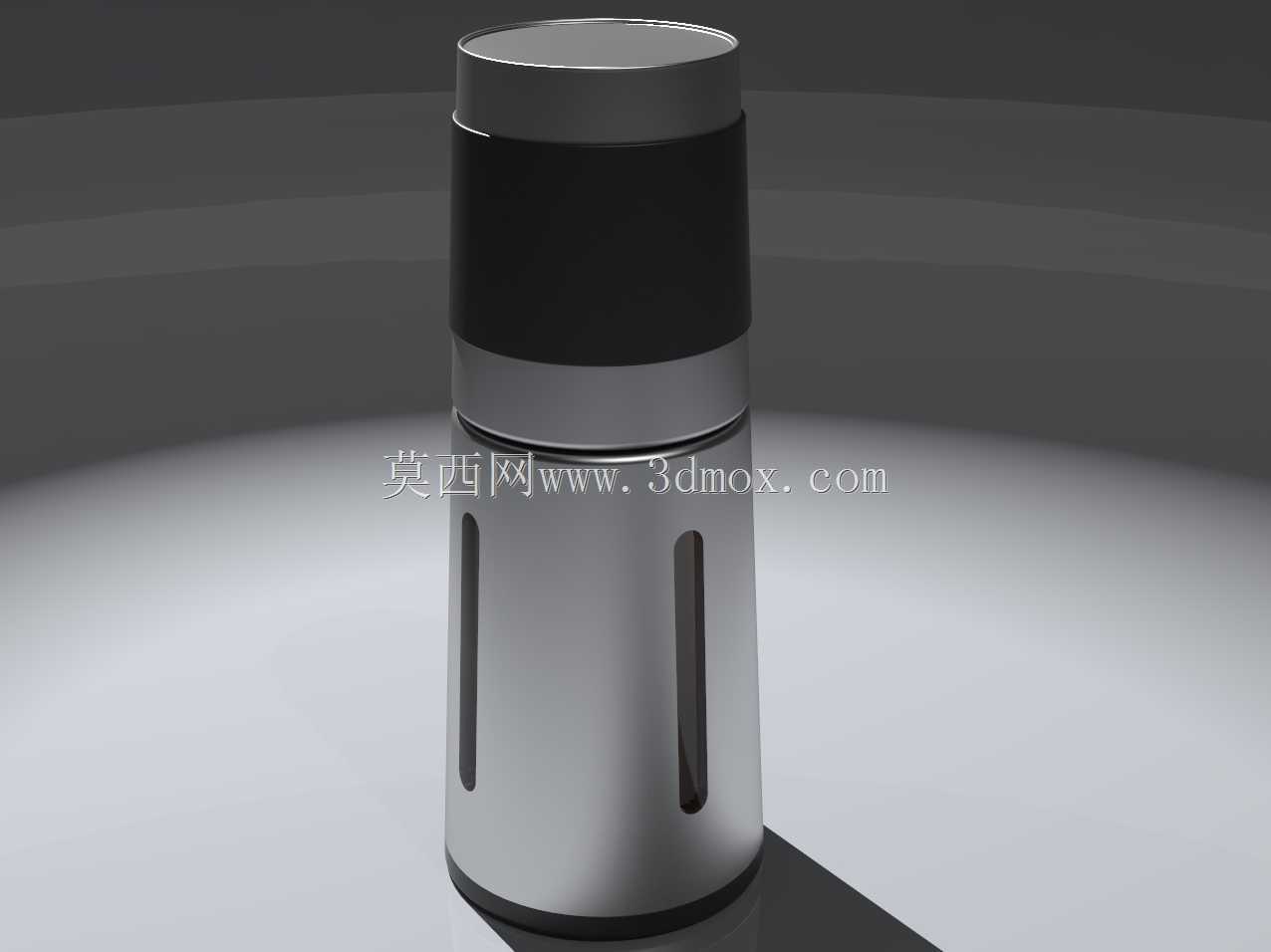

　　与金属瓶底采用嵌入式装配，防滑垫突出瓶底平面0.5mm，放置在光滑的玻璃、烤漆桌面时可以增大接触摩擦力，即使桌面存在轻微倾斜也不会出现滑动移位。在结构设计的细节处理上，瓶身外壳的金属表面做了细磨砂阳极处理，避免日常使用中残留指纹和水渍划痕，长期使用也能保持外观的整洁度；握持槽的边缘做了R1的圆角过渡，没有尖锐的棱角，手部握持时不会产生硌手的压痕。配套杯体的高度为75mm，外径为68mm，既可以单独作为小容量的饮用杯使用，也可以倒置扣合在瓶身顶部作为密封瓶盖使用，扣合时通过瓶身凸台与杯体内壁的密封圈形成过盈配合，密封压缩量控制在0.8mm，既可以保证倒置时不会出现饮品渗漏，又不会因为过盈量过大导致开合需要过大的力度。

　　内部储水腔的底部做了5度的斜度过渡，靠近杯口一侧的腔底高度略低于另一侧，当饮品剩余量较少时，会自然汇聚到杯口对应的位置，不需要过度倾斜瓶身就能将剩余饮品倒出，减少饮品残留的浪费。针对不同饮品的适配性，内胆表面做了疏水处理，冲泡咖啡、茶饮等带色饮品后，不容易在壁面残留茶渍、咖啡渍，日常清洁只需要用清水冲洗即可，不需要额外使用清洁剂反复擦拭。从结构强度的角度考虑，瓶身金属外壳的壁厚设置为1.2mm，在日常使用中承受1.2米高度的自由落体冲击时，不会出现明显的凹陷变形，能够满足日常通勤、户外短途出行的使用强度要求；空气隔热层的支撑结构采用周向均匀分布的三个小凸点连接内外层，既不会因为连接结构过多导致热传导速度加快影响隔热效果，又能保证内外层的连接强度，长期使用不会出现内外层松动移位的问题。整体结构没有多余的复杂可拆卸零件，日常使用中不需要频繁拆分小零件进行清洁，避免了小零件丢失导致产品无法正常使用的问题，所有装配位置都采用无螺丝的卡扣嵌入式结构，装配工序简单，量产时的组装效率更高，也能避免螺丝长期接触水汽出现锈蚀污染饮品的风险。
