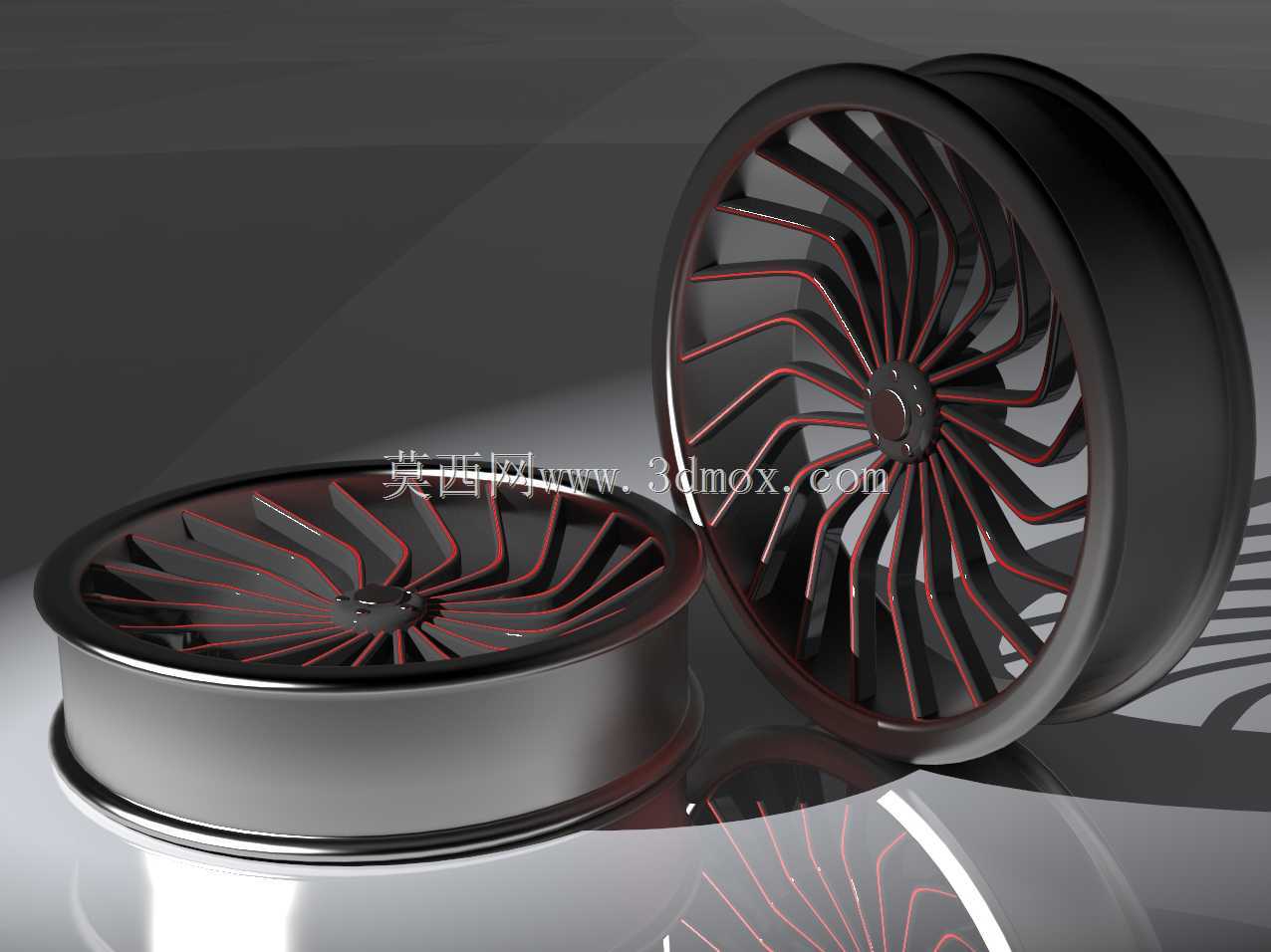

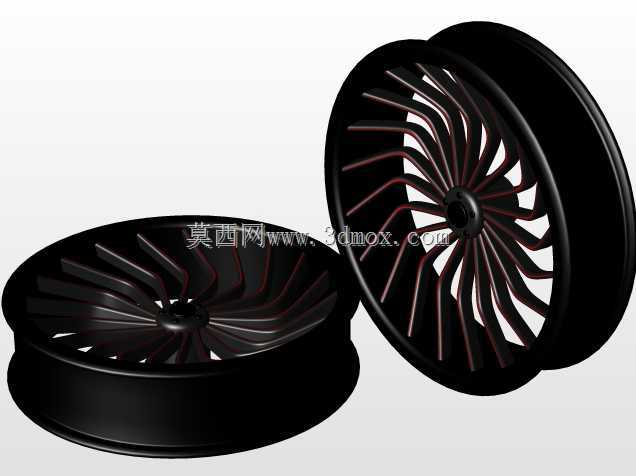

黑红撞色多辐条汽车概念轮毂结构设计

　　这款概念轮毂的设计首先锚定乘用车主改装饰件的应用场景，覆盖家用轿车、运动型轿跑的外观升级需求，同时兼顾轻量化改装的性能取向，在结构设计阶段就同步平衡视觉表现力与实际装车的力学可靠性。从实际装车用途来看，轮毂作为连接轮胎与车轴的核心承载部件，需要同时传递驱动、制动扭矩，承受车辆过弯、颠簸路面带来的多向冲击载荷，这款概念轮在辐条布局上采用了密集多辐条的旋流造型，每根辐条从中心安装座向外缘轮辋平滑过渡，辐条截面采用变厚度设计，靠近中心座的位置厚度更大，用于分散螺栓安装点的集中应力，延伸至轮辋结合处的位置逐步收窄，在保证整体刚性的前提下减少冗余材料用量，降低非簧载质量，提升车辆悬架的响应速度。

　　设计思路上没有沿用传统五辐、十辐的对称布局，而是采用了不等距旋流排布，辐条表面嵌入的红色装饰槽并非单纯的外观设计，其槽体深度控制在1.2mm以内，不会破坏辐条的主体受力结构，同时可以在车辆行驶过程中形成视觉上的动态旋流效果，匹配运动化车型的外观定位。轮辋部分采用深槽式结构设计，适配常规真空轮胎的安装需求，轮缘位置做了加厚翻边处理，能够在轮胎遭遇侧向挤压时提供足够的支撑强度，避免轮胎脱圈的风险，同时轮辋的内侧预留了常规尺寸平衡块的安装空间，不会因为辐条的特殊造型影响后期动平衡调试操作。

　　安装边界方面，中心孔位按照主流乘用车型的常规规格设计，孔位公差控制在H7级别，能够保证与轴头的紧密配合，避免高速行驶时出现轮毂抖动的问题；螺栓孔采用五孔通用布局，节圆直径覆盖市面上多数家用轿跑的安装参数，安装面的平面度控制在0.05mm以内，保证轮毂与刹车盘、轴头端面的完全贴合，避免安装后出现应力集中导致的轮毂变形。轮辐的背面做了平滑的圆弧过渡处理，没有尖锐的棱角结构，一方面可以减少装车后行驶过程中的风阻紊流，另一方面也能避免应力集中点的产生，提升轮毂的抗疲劳寿命。

　　在实际装车适配性上，这款轮毂的ET值（偏距）设定在常规改装轮毂的合理区间内，不会超出轮眉的边界，同时预留了足够的内侧空间，能够兼容大尺寸多活塞刹车卡钳的安装需求，不需要额外加装垫片就可以避开卡钳本体，减少改装过程中的额外配件成本。辐条之间的镂空间隙经过测算，能够保证刹车系统的散热通风需求，车辆在连续制动的工况下，气流可以顺着辐条的旋向穿过轮毂间隙，带走刹车盘与卡钳产生的热量，降低刹车热衰减的风险，这一点对于偏向运动定位的改装车型来说尤为重要。

　　材质应用层面的设计预留了锻造铝合金的成型工艺空间，辐条的最小壁厚满足锻造工艺的成型要求，不会出现壁厚过薄导致的成型缺陷，同时整体结构的重量分布均匀，在完成机加工之后不需要额外做过多的动平衡配重就可以达到装车的精度要求。表面处理的结构设计上，轮辐的主体面与红色装饰槽之间做了微小的台阶差，方便后期做分色表面处理，黑色主体部分可以做亮面烤漆或者金属拉丝处理，红色槽位可以做高亮烤漆或者阳极氧化处理，不同表面处理工艺的结合不会出现溢漆、边界模糊的问题，保证量产之后的外观一致性。

　　从结构验证的角度来看，这款轮毂的辐条布局在径向冲击测试、弯曲疲劳测试的仿真模拟中，应力分布均匀，最大应力点出现在辐条与中心座的连接位置，应力值远低于锻造铝合金的屈服强度，能够满足常规道路行驶的强度要求，同时轮辋部分的抗冲击能力也符合乘用车轮毂的相关测试标准，在遭遇路面坑洼冲击时不会出现轮辋开裂、变形的问题。不同于纯展示类的概念轮毂设计，这款结构在造型创新的基础上完全兼顾了实际装车的所有功能需求，没有为了追求视觉效果牺牲安装适配性、结构强度与使用可靠性，既可以作为改装市场的量产轮毂开发原型，也可以作为乘用车原厂运动版车型的配套轮毂设计方案使用。
