立式双色油烟净化处理设备结构设计

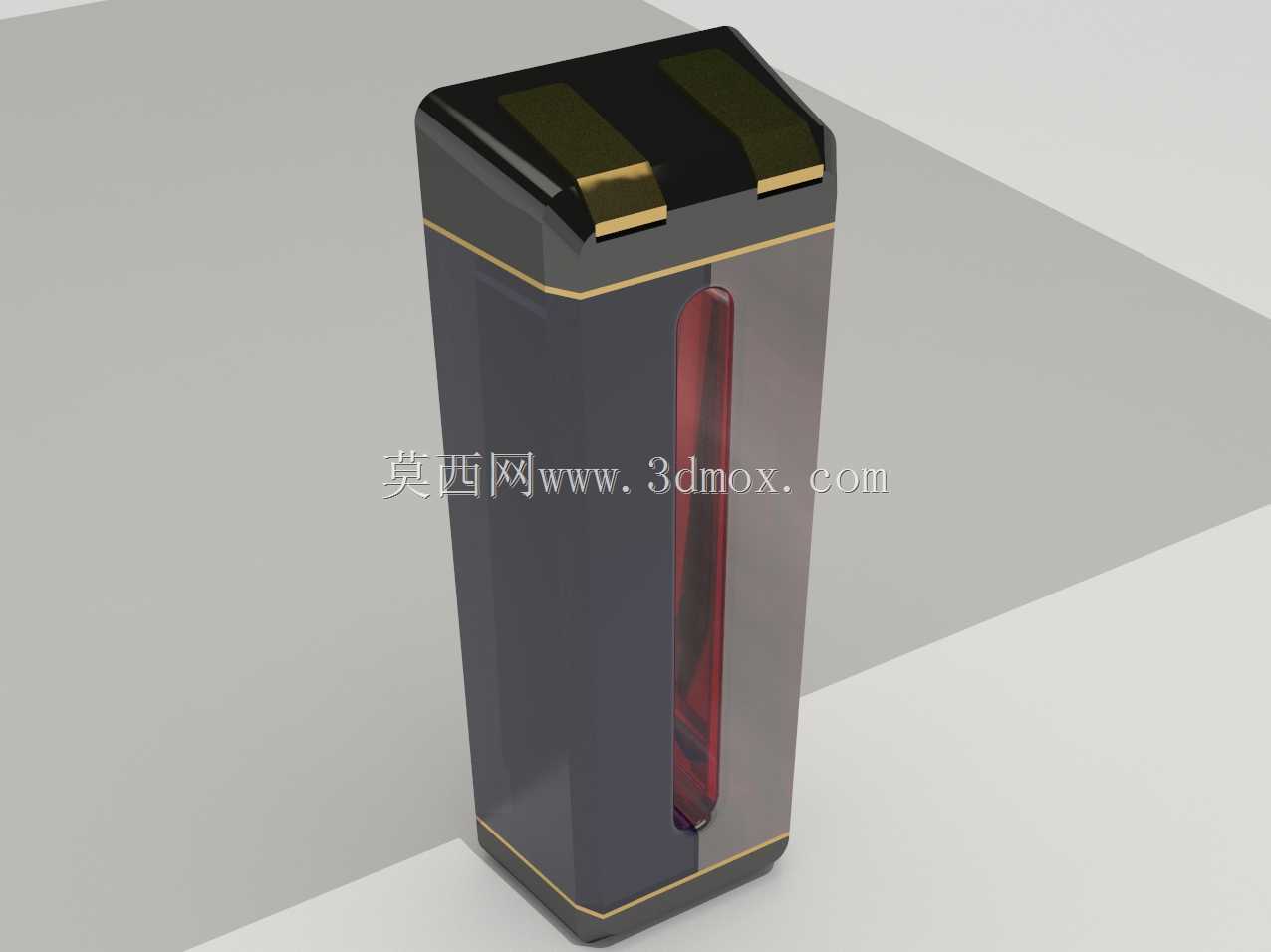

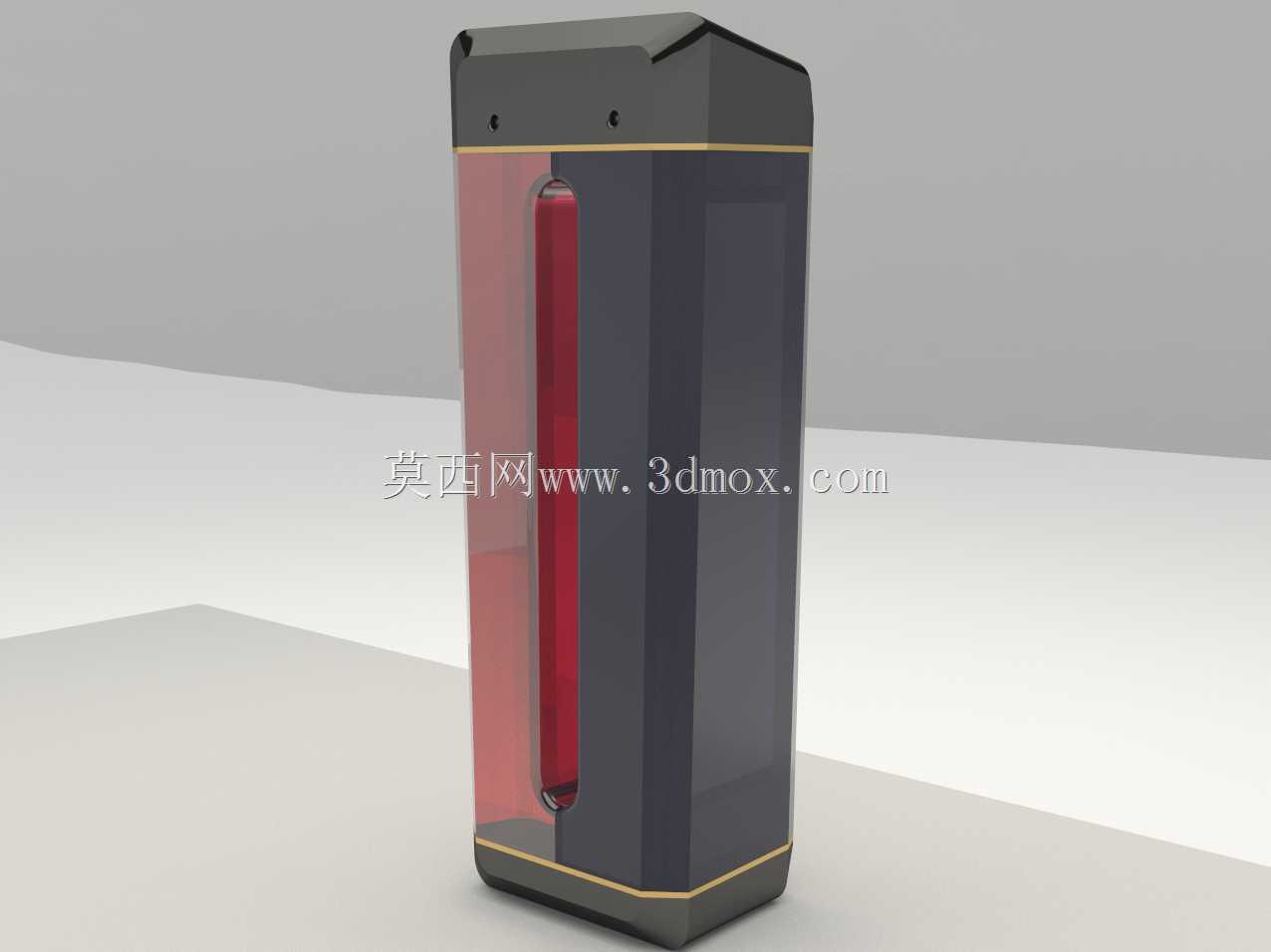

　　这款立式双色油烟处理设备，主要面向商用餐饮后厨、小型工业油烟产生工位的油烟收集净化场景，区别于传统吊装式烟机的安装限制，可直接落地布置在油烟产生点位旁侧，适配后厨操作区边角、小型加工工位侧方等吊装条件受限的空间。从结构设计逻辑来看，整体采用立式窄体长筒构型，主体截面为带切角的矩形，切角设计一方面弱化了方正柜体的尖锐棱角，避免人员通行时磕碰，另一方面也能优化设备周边的气流组织，减少边角处的涡流滞流区。设备外壳采用双色分区设计，深灰主壳体搭配半透明红棕侧视窗，侧视窗区域预留了内嵌式长条形观察槽，无需拆解设备即可直观查看内部油烟过滤组件的积污状态，方便运维人员判断滤芯更换周期，避免因滤芯堵塞导致的净化效率下降。设备顶部做了斜切收边处理，

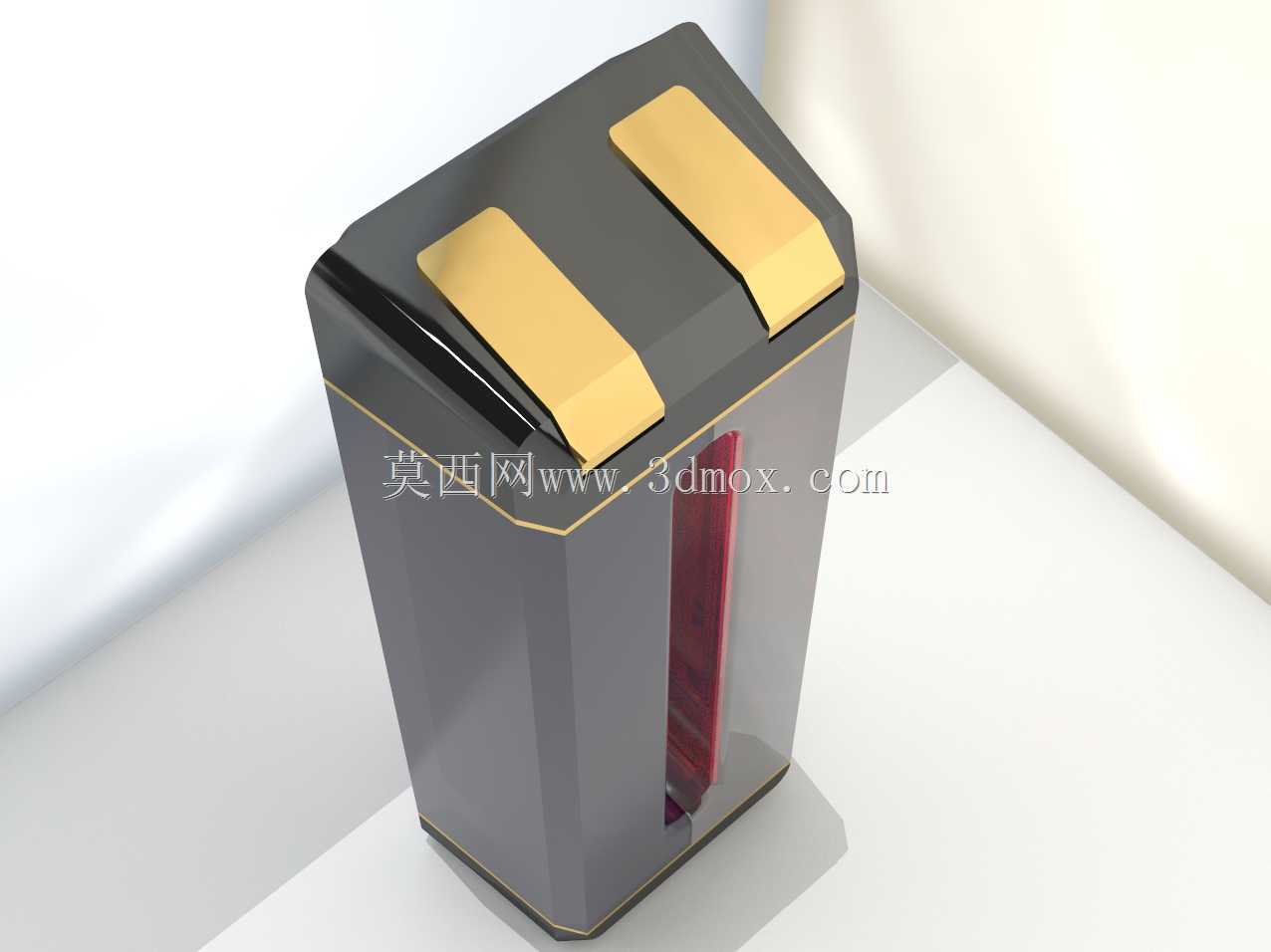

　　顶部预留的两个固定点位可用于安装排风转接法兰，既可以直接对接局部排风软管直排室外，也可以转接管道接入集中油烟净化系统，适配不同场地的排风管路布局。底部做了收窄的承托底座，底座边缘设置了一圈装饰与密封结合的压线结构，既可以遮挡底部的固定螺栓与走线缝隙，也能避免清洁地面时的污水渗入设备内部。从安装边界来看，设备整体占地宽度不足常规立式橱柜的二分之一，可紧贴墙面或操作台面侧边布置，安装时仅需预留后侧50mm的走线与进风间隙，侧方预留300mm的操作空间用于侧窗开启与滤芯更换，不需要额外占用操作区的核心作业空间。功能设计上，设备内部采用分层模块化结构，进风区域对应侧方观察槽的位置设置初级油烟过滤层，可拦截大颗粒油滴，

　　上层设置高压静电吸附模块，对细颗粒油烟进行二次净化，排风段集成了低噪音离心风轮，在保证排风量的同时控制运行噪音，避免对作业环境造成额外干扰。设备的双色外壳并非单纯的外观设计，深灰色区域对应内部的电气与风机安装腔，采用阻燃ABS材质注塑成型，表面做哑光防指纹处理，日常清洁时仅需用湿抹布擦拭即可去除表面油污；半透明红棕区域对应过滤组件安装腔，采用耐油污的半透明PC材质，既可以透过材质观察内部积污情况，也能遮挡内部滤芯的杂乱观感，保持设备外观整洁。在结构细节处理上，设备所有拼接缝隙都做了错位止口设计，避免油烟从拼接缝隙溢出，观察槽的边缘做了圆弧过渡，没有尖锐的注塑飞边，长期接触油污也不会出现积垢难以清理的问题。

　　底部承托结构预留了可调脚轮的安装位，用户可根据场地需求选择固定安装或者加装脚轮移动使用，适配临时作业点位、流动餐饮摊位等需要频繁移动设备的场景。从气流组织设计来看，设备进风面设置在侧方观察槽的下沿区域，进风方向正对油烟升腾的路径，相比传统顶吸式烟机，缩短了油烟的抽吸距离，能在油烟未扩散前就将其吸入设备内部，提升油烟收集效率，减少油烟在作业区域的弥散。设备顶部的排风接口采用标准圆形法兰尺寸，可适配市面上绝大多数通用排风软管尺寸，不需要额外定制转接件，降低现场安装的适配成本。电气控制模块集成在顶部腔体内，控制按键采用隐藏式触控设计，与顶部斜切面齐平，避免油污堆积在按键缝隙中，同时也保持了外观的整体性。
