汽车发动机舱散热用带轴风扇结构设计

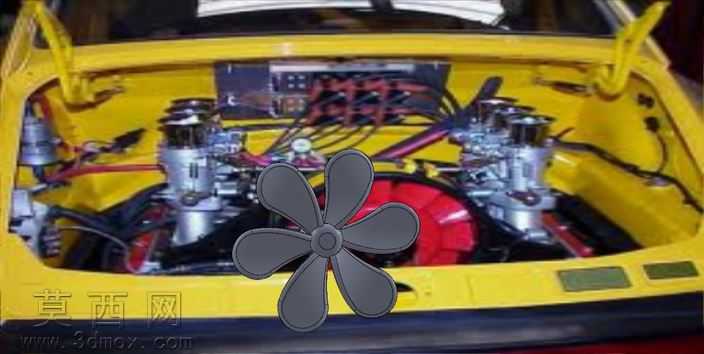

本作品为面向汽车发动机舱散热场景设计的带轴风扇三维模型，整体建模过程严格遵循机械结构设计逻辑，首先基于散热工况的风量需求确定六叶式扇叶构型，在三维建模软件中先绘制扇叶的基准翼型曲线，通过曲面放样、阵列操作生成均匀分布的六片扇叶，每片扇叶的扭转角度、叶根到叶梢的厚度渐变都经过参数化调整，保证旋转时能够稳定推动空气流动。扇叶中心的轴座部分采用实体建模方式，预留与传动轴配合的安装孔位，轴座与扇叶的衔接处做了圆角过渡处理，避免应力集中问题，同时匹配与旋转滑轮的连接接口，让风扇能够随滑轮的移动同步调整安装位置，适配发动机舱内不同发热区域的定向散热需求。材质渲染阶段，扇叶部分赋予哑光深灰色工程塑料材质，模拟实际产品中常用的玻纤增强PP材质质感，调整材质的粗糙度参数还原塑料表面的细微磨砂纹理，轴座部分添加轻微的金属质感涂层，区分不同部件的材质差异；背景中搭建的简化发动机舱场景，对化油器、管线、舱体钣金等部件分别赋予金属、橡胶、烤漆材质，黄色舱体的烤漆材质调整了反光度与清漆层参数，金属部件添加轻微的使用痕迹做旧效果，橡胶管线则调整了漫反射颜色与凹凸纹理，还原真实发动机舱的视觉效果。结构设计上重点考虑风扇与滑轮组件的装配关系，确保风扇组装到滑轮支架后，既能够随滑轮沿导轨平稳移动，又可以保持自身旋转的同轴度，不会在运转过程中出现晃动偏摆；设计思路围绕发动机舱的散热痛点展开，通过可移动的带轴风扇结构，能够根据发动机不同工况下的温度分布，灵活调整风扇的送风位置，主动引导滑轮周边的空气流动，避免局部区域温度过高，提升动力系统的工作稳定性，整体模型的装配关系完整，各部件的配合公差符合机械设计规范，可直接用于散热结构的方案验证、教学演示等场景。
