计算机轴流散热冷却风扇结构设计

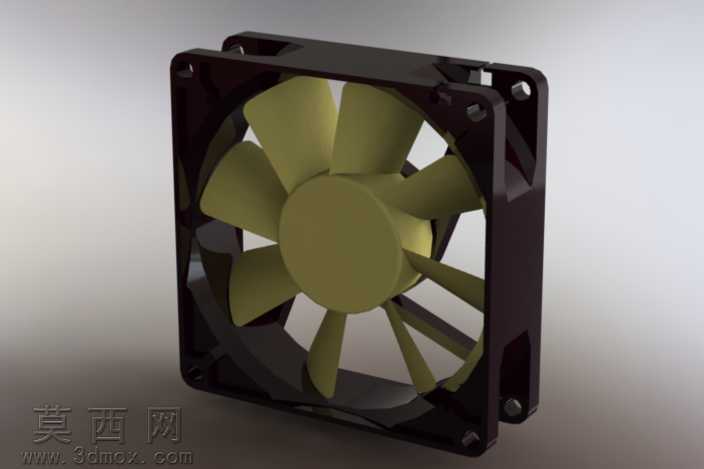

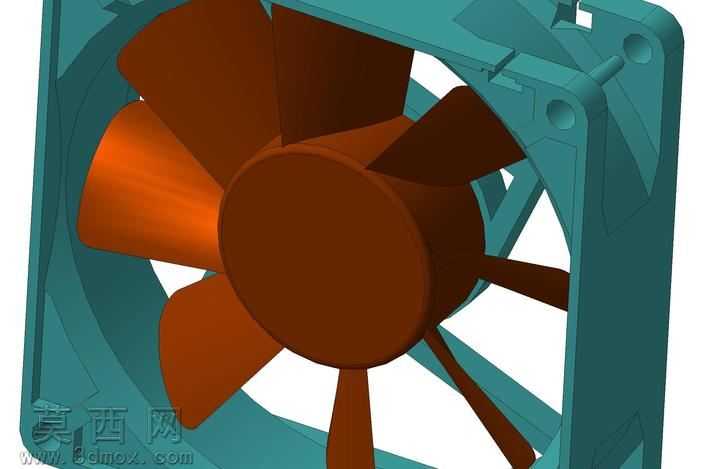

本作品为计算机专用轴流散热冷却器三维模型，采用主流三维建模软件完成全参数化设计，整体结构遵循标准PC散热风扇的通用尺寸规范，可直接适配常规台式机机箱、CPU散热器的安装位需求。建模过程中首先对外部方形安装框架进行草图绘制，通过拉伸、倒圆角等基础特征完成框架主体构建，框架边角处预留标准安装孔位，孔位尺寸与市面通用散热风扇安装规格完全匹配，框架内侧设置导流围边，可有效约束气流流向，减少气流紊流带来的风量损耗。扇叶部分采用七叶轴流结构设计，建模时先绘制单片扇叶的翼型截面草图，通过曲面放样生成单片扇叶实体，再通过圆周阵列命令完成全部扇叶的排布，扇叶与中心轮毂做一体化布尔合并，轮毂内部预留电机安装腔体，腔体尺寸适配标准直流无刷电机的装配公差，可直接导入装配环境完成电机的匹配安装。材质渲染阶段，框架部分采用哑光青绿色工程塑料材质，模拟ABS阻燃塑料的真实质感，添加细微的磨砂纹理提升材质真实度；扇叶与轮毂部分采用棕红色半哑光塑料材质，调整材质反光度与粗糙度参数，还原PBT材质扇叶的表面特性，渲染时添加环境光遮蔽效果，清晰呈现框架镂空结构与扇叶之间的装配间隙，整体结构无干涉、无破面，所有特征参数均可编辑调整，可根据不同散热需求修改扇叶角度、框架尺寸、轮毂直径等参数，适配不同功率的散热场景。设计过程中充分考虑风冷散热的气流特性，扇叶翼型经过优化，可在较低转速下实现较高的风量输出，同时降低扇叶转动时的风切噪音，框架的镂空结构采用大开口设计，最大程度减少进风侧的风阻，提升整体散热效率，模型整体结构完整，各部件装配关系清晰，可用于散热结构教学、产品结构验证、装配模拟等多种场景。
