PQFP44封装2.35毫米高度芯片结构

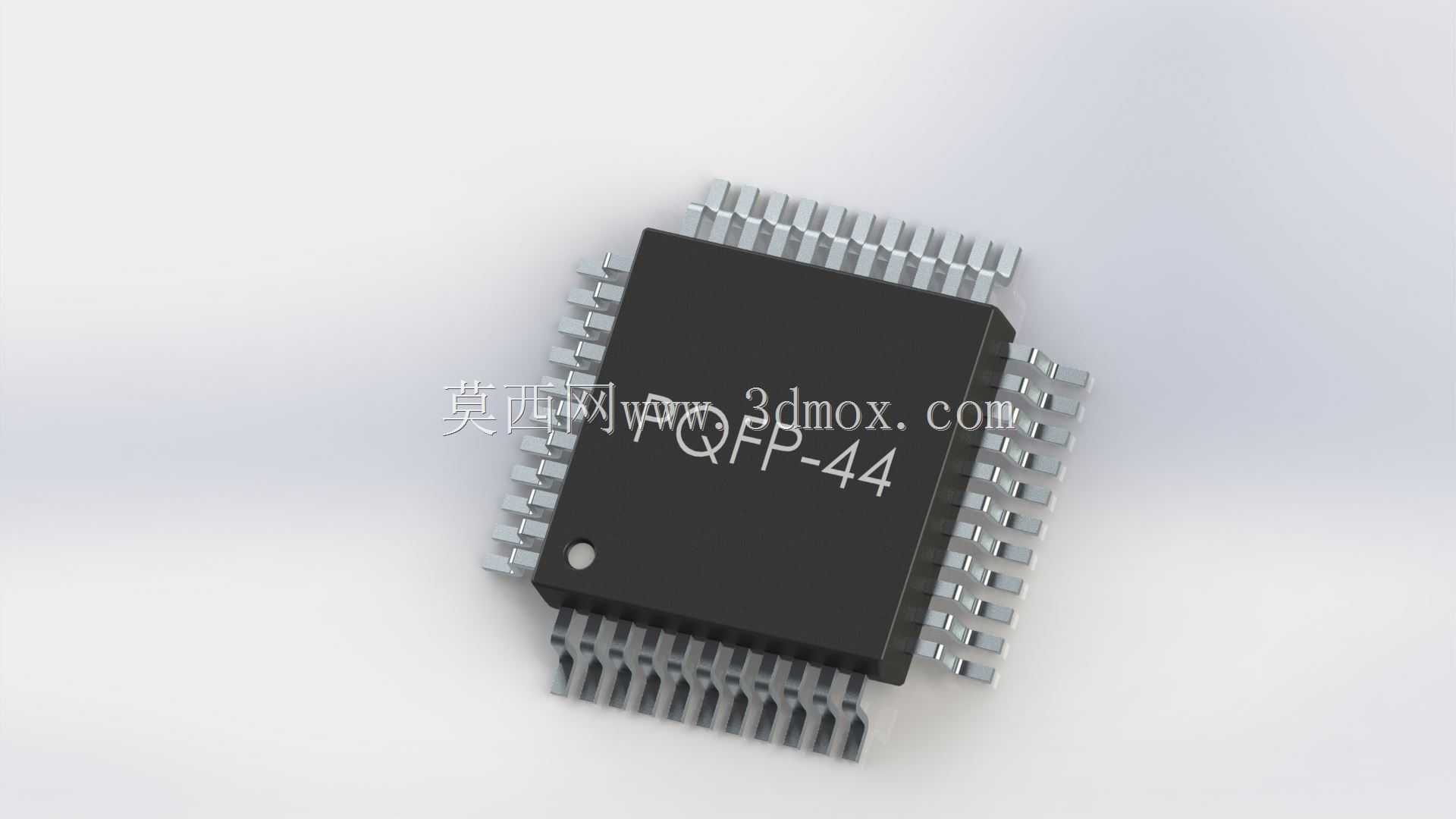

　　在工业控制板卡、消费电子主板、汽车电子控制单元的PCB布局设计环节，封装元器件的三维结构准确性直接决定了后续SMT贴片工序的良率，以及整机结构装配时的干涉风险，PQFP-44这类薄型四方扁平封装器件，是目前中小引脚数通用集成电路应用极为广泛的封装形式，本次呈现的2.35毫米高度规格，适配Supertex HV5522PG这类高压驱动类芯片的实体封装尺寸，可直接用于PCB布局阶段的结构干涉校验、整机外壳的安装空间预留，以及SMT贴片机吸嘴路径的仿真模拟。从实际工程应用场景来看，这类封装器件常出现在LED显示屏驱动板、工业IO扩展模块、小型电机驱动板的板卡设计中，设计人员在进行板级堆叠设计时，往往容易忽略封装本体的实际高度、

　　引脚成型后的外伸尺寸，导致后续装配时出现外壳顶到芯片本体、散热片与周边元件干涉、贴片时引脚对位偏移等问题，精准的三维结构可以在设计阶段就规避这类隐性问题，减少打样后的改模次数。从产品功能特性来看，PQFP-44封装采用四边引出鸥翼型引脚的结构，引脚间距为常规0.8毫米规格，本体为黑色环氧树脂塑封材质，本体一角设置有圆形定位标记，用于SMT贴片时的引脚1方向识别，避免贴装反向导致的电路功能失效；2.35毫米的本体高度属于常规厚度规格，既可以满足芯片内部引线键合的空间需求，也能适配大部分板卡对元件高度的限制，相比更薄的TQFP封装，该高度规格的封装机械强度更好，在手工焊接、返修过程中不容易出现本体开裂、引脚脱落的问题。

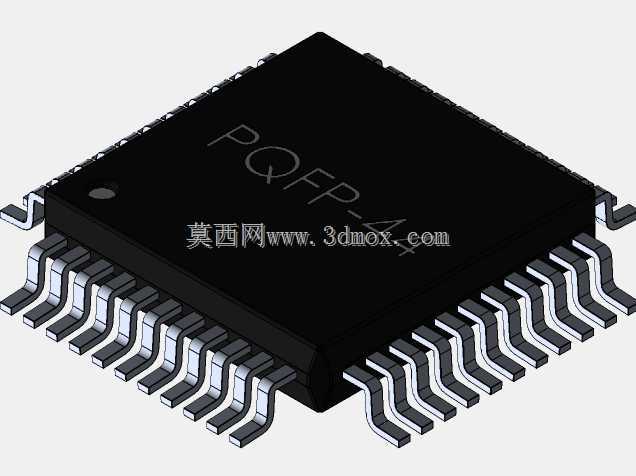

　　从设计思路层面还原该结构时，首先需要明确封装本体的外形边界，本体的长宽尺寸严格匹配JEDEC标准中PQFP-44的封装规范，引脚部分需要还原实际冲压成型后的弧度，不能简化为直片状结构，因为鸥翼引脚的成型弧度直接决定了贴片时引脚与焊盘的接触应力，弧度偏差会导致虚焊、立片等焊接缺陷；本体表面的丝印标识、定位凹点的位置也需要准确还原，方便后续生成装配图纸时的方向标注。在外形尺寸与安装边界方面，该封装本体的长宽尺寸为10毫米×10毫米，加上四边外伸的引脚后，整体占用的PCB布局空间为14毫米×14毫米，安装时需要在引脚外侧预留至少0.5毫米的工艺边，方便波峰焊或回流焊时的治具定位；本体高度2.35毫米是从PCB板面到芯片本体顶面的垂直距离，

　　在进行板卡上方的结构件设计时，需要预留至少0.2毫米的安全间隙，避免结构件公差累积压到芯片本体，造成芯片内部晶圆损坏。另外需要注意的是，这类塑封封装器件的引脚为可伐合金材质镀锡处理，三维结构中引脚的厚度、宽度都需要和实际物料一致，在进行热仿真分析时，引脚的导热参数、本体的热阻参数可以依托该结构进行赋值，更准确地模拟芯片工作时的温度分布，为散热设计提供参考。很多初级设计人员在进行PCB封装设计时，往往只参考 datasheet 上的二维尺寸，忽略引脚的成型高度、本体的拔模斜度，导致三维装配时出现尺寸偏差，该结构可以直接作为封装库的三维参考，导入ECAD软件中与PCB布局进行联动校验，检查芯片与周边电容、电阻、接插件的空间间隙，尤其是在板卡采用卧式安装、上下板间距较小的应用场景中，精准的元件高度模型可以提前发现空间冲突，避免后期组装时才发现元件顶到上板的问题。在SMT生产环节，该三维模型还可以用于贴片机的程序仿真，检查吸嘴取料时的吸附位置是否在本体中心，避免取料偏斜导致的抛料率上升，也可以用于AOI检测程序的编制，提前设定好元件的外观检测基准，减少首件调试的时间。
