直插式双列直插封装电子元器件结构

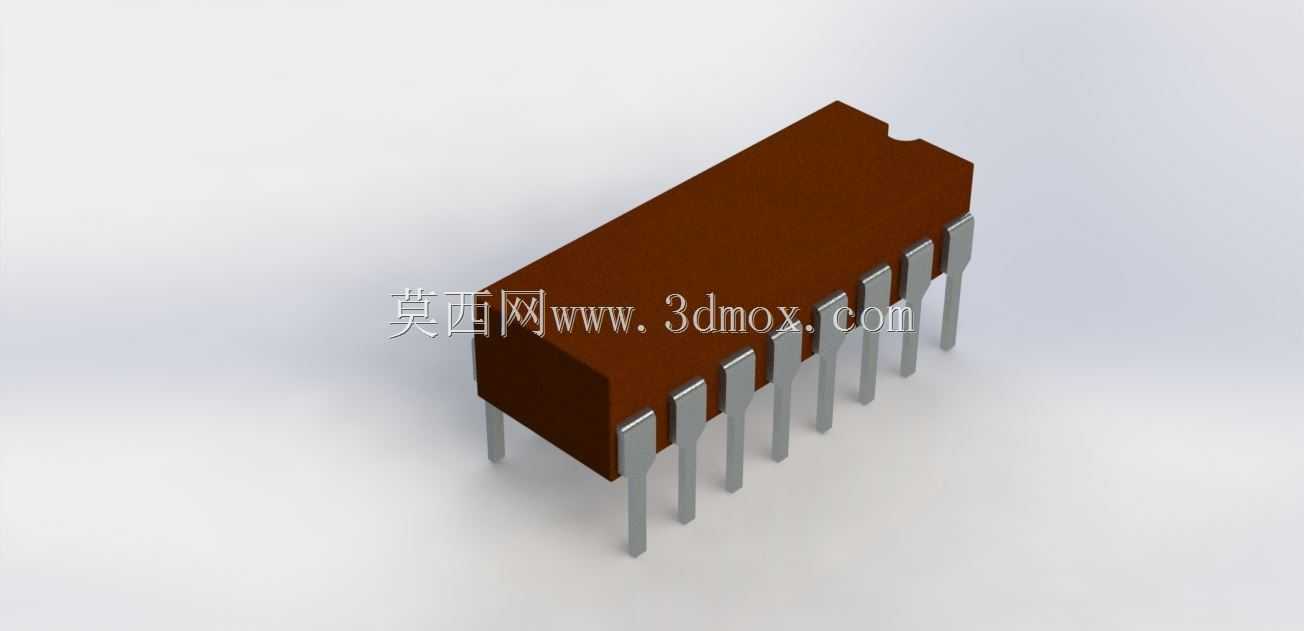

　　在各类工业控制板卡、消费电子主板、老式家电控制回路的硬件设计环节，直插式双列封装的半导体元件始终是板级电路搭建里的常见选型，这类元件的三维结构建模，直接影响PCB布局阶段的干涉校验、焊盘开孔尺寸匹配、波峰焊治具的空间避让设计。从实际工程应用来看，这类元件多承担电路里的逻辑运算、信号放大、电平转换、功率驱动等核心功能，早年的工控PLC输入输出模块、老式电视机信号处理板、普通家电的主控板上，都能见到这类封装元件的身影，即便当下表贴元件占比逐步提升，在高压、大电流、需要人工手工返修替换的电路场景里，直插双列封装的元件依旧有不可替代的应用价值。做这类元件的三维建模时，首先要明确引脚的排布逻辑，双列对称分布的引脚，每根引脚的宽度、厚度、

　　伸出本体的长度、相邻引脚的中心间距都有严格的行业通用规范，建模时不能随意设定尺寸，否则导出到PCB设计软件做装配校验时，会出现引脚与焊盘错位、元件本体与周边高耸电容、接插件发生空间干涉的问题。本体部分的建模要注意顶部的定位缺口设计，这个缺口是生产装配、人工焊接时识别引脚序号的关键标识，缺口对应的左下角引脚为元件的1号引脚，建模时缺口的深度、斜边角度要符合行业通用尺寸，不能做的过浅导致装配时识别困难，也不能过深破坏本体的结构强度。引脚部分的建模要还原实际加工的折弯形态，真实元件的引脚并不是垂直于本体底面的直杆，而是在靠近本体的位置有一段微小的折弯过渡，引脚末端有轻微的收窄倒角，方便插件时顺利穿过PCB的安装孔，

　　建模时如果把引脚做成完全垂直的直杆，在做虚拟装配模拟时，会出现插件阻力过大的误判，也无法准确还原波峰焊时引脚与焊锡的接触形态。从安装边界来看，这类元件在PCB上安装时，本体底面与PCB板面需要预留0.2到0.5毫米的间隙，一方面是避免焊接时本体底部积存助焊剂无法挥发，长期使用腐蚀引脚，另一方面是给PCB板面的丝印标识、微小贴片元件预留安装空间，建模时要准确标注本体的高度、宽度、引脚列间距，方便结构设计师在做整机外壳设计时，预留足够的元件容纳空间，避免外壳装配后压到元件本体导致引脚变形、元件损坏。在做板卡的自动化装配模拟时，这个三维模型还可以用来校验插件机的吸嘴抓取位置、插件动作的行程路径，确保吸嘴能平稳吸附元件本体，

　　不会因为抓取位置偏移导致插件时引脚折损。另外在做设备的抗震性能仿真时，准确的元件模型可以模拟出不同振动频率下引脚的受力情况，帮助设计师判断是否需要在元件本体底部点胶固定，避免长期振动下引脚脱焊断裂。建模过程中还要注意本体的边角处理，真实元件的塑封本体边角并不是尖锐的直角，而是有微小的圆角过渡，这是注塑加工时的工艺特性决定的，如果把边角做成完全尖锐的直角，不仅不符合实际生产的零件形态，在做装配干涉检查时还容易出现误报。引脚的金属部分要还原实际的哑光镀锡质感对应的结构形态，不需要额外做多余的装饰特征，所有结构尺寸都要匹配行业通用的封装规范，确保模型可以直接导入各类ECAD、MCAD软件，用于板级布局、整机结构校验、装配工艺模拟等实际工程环节，不需要设计师再二次调整尺寸。
