自行车后悬架钢板弹簧梁结构设计

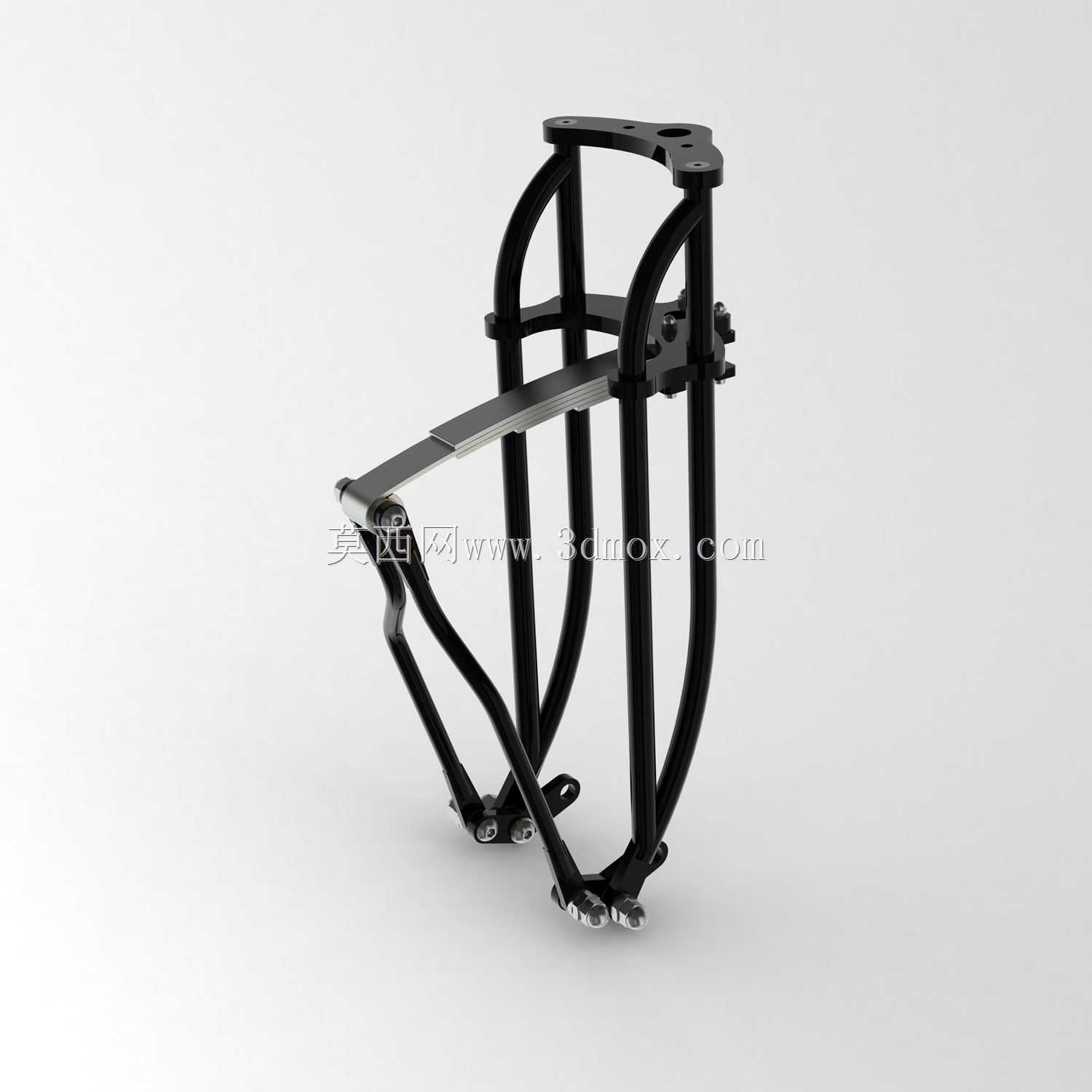

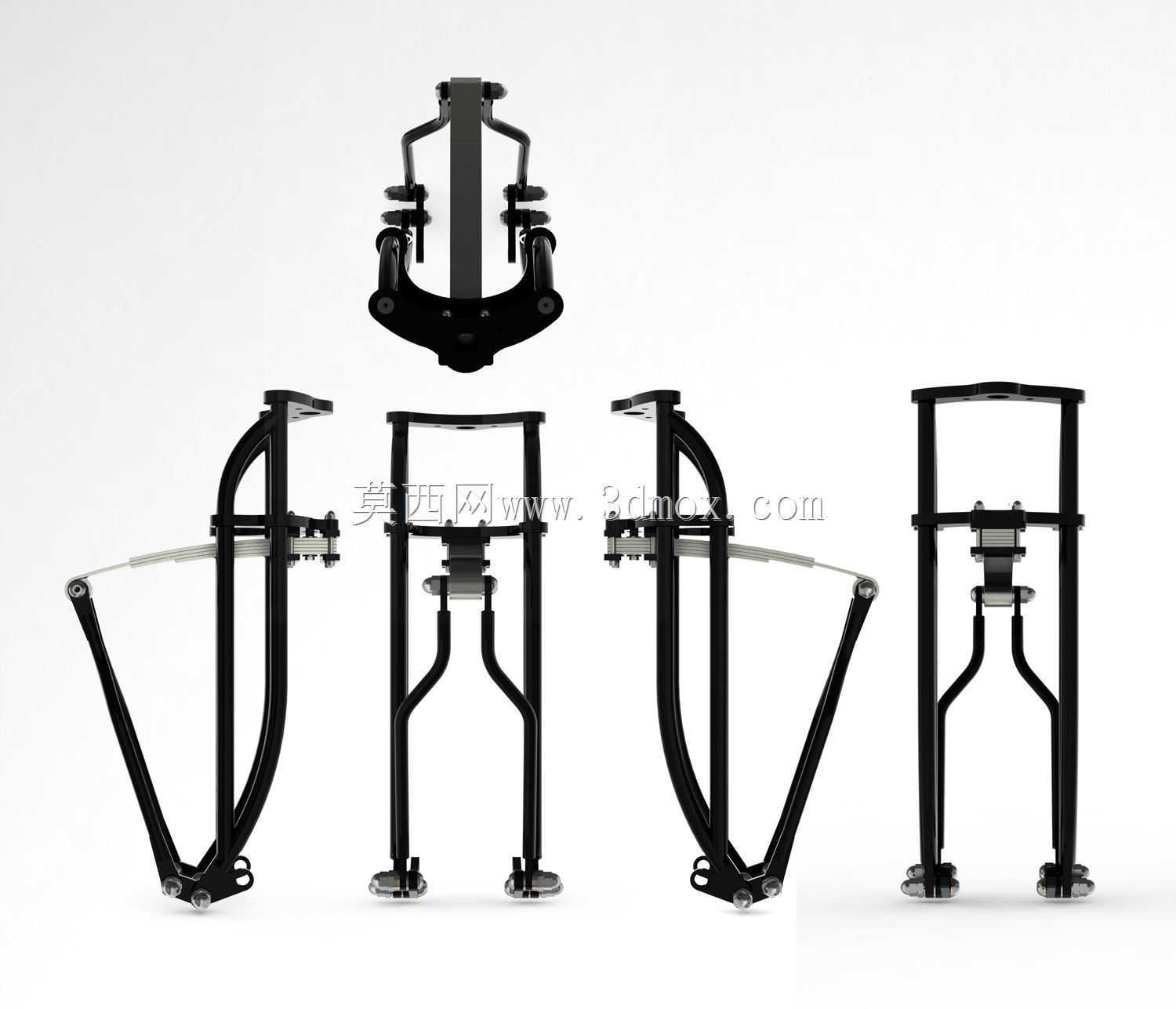

　　该结构为应用于两轮代步车辆后悬架系统的弹性承载梁，核心功能是在车辆行驶过程中承接路面传递的冲击载荷，通过自身弹性形变吸收震动能量，避免刚性冲击直接传递至车架主体，提升骑行过程的平顺性与结构耐用性。在实际应用场景中，这类弹性梁多用于非铺装路面骑行的特种自行车、轻型电动两轮车的后摇臂集成结构，替代传统螺旋弹簧与多连杆的分散式悬架布局，有效缩减悬架系统的整体占用空间，简化后轴区域的装配流程。从功能特性来看，该钢板弹簧梁采用变截面弧形钢板作为核心弹性元件，两侧搭配对称布置的弧形支撑臂，上端预留与车架后叉衔接的安装孔位，下端设置与后轮轴、摇臂转轴匹配的连接座，可同时承担垂直方向的载荷承载、纵向的制动力传递以及侧向的骑行稳定性约束，

　　不需要额外设置导向杆件即可完成悬架的运动轨迹约束，大幅减少了后悬架的零件数量，降低后期维护过程中铰接点磨损带来的旷量风险。设计过程中，核心弹性钢板的弧度经过反复校核，空载状态下预留足够的形变行程，在承受额定乘员载荷时，钢板形变处于材料弹性区间内，不会出现塑性变形；两侧支撑臂采用等强度弯管结构，沿载荷传递路径布置管壁厚度，在保证侧向支撑刚度的前提下尽可能降低结构自重，避免非簧载质量过大影响减震响应速度。安装边界方面，上端安装孔位的孔距适配常规自行车后叉的安装间距，下端轮轴安装槽的宽度匹配标准山地车轮轴的直径尺寸，不需要对原有车架进行大规模改装即可完成替换装配；整体结构的横向宽度控制在后轮轮胎的宽度范围内，

　　不会额外增加车辆后部的横向尺寸，避免骑行过程中出现剐蹭风险。从结构受力逻辑来看，当后轮受到路面向上的冲击时，弧形钢板首先发生弯曲形变，将冲击动能转化为钢板的弹性势能，两侧支撑臂同步发生微小的弹性形变辅助吸能，当冲击载荷消退后，钢板回弹带动支撑臂恢复初始位置，整个运动过程中各连接点的转动角度被控制在极小范围内，铰接位置的衬套磨损速度远低于传统多连杆悬架。在细节设计上，钢板与支撑臂的连接位置采用抱箍式固定结构，不需要在弹簧钢板上开设额外的安装孔，避免孔位周边出现应力集中导致钢板断裂的问题；下端轮轴连接位置设置了可调节的槽位，可兼容不同轮径的后轮装配，同时支持链条张紧度的微调，适配不同传动比的单速或内变速传动系统。

　　这类集成式钢板弹簧梁结构相比传统的弹簧外置式后悬架，整体外观更加简洁，外露运动部件更少，在泥泞、多尘的骑行环境中，泥沙不容易进入铰接缝隙造成卡滞，环境适应性更强，适合长途越野骑行、通勤代步等多种使用场景。建模过程中对各部件的焊接衔接位置做了圆弧过渡处理，减少焊接应力集中点，所有安装孔位的同轴度公差控制在合理范围内，保证装配过程中不需要额外修配即可完成组装，各运动部件之间预留了足够的间隙，避免形变过程中出现部件干涉。
