流线型双座跑车外观曲面结构设计

　　本次呈现的跑车外观结构模型，核心围绕民用运动乘用车的外覆盖件曲面设计逻辑搭建，可直接用于造型评审阶段的油泥模型参考、外饰件结构可行性验证环节。从实际应用场景来看，这类曲面模型常出现在整车研发的造型冻结前阶段，设计团队可依托该数模校核风阻表现、人机视野边界、外饰件分块合理性，也能为后续的灯具安装位、保险杠卡扣布局、车窗升降机构预留空间提供基础参照。

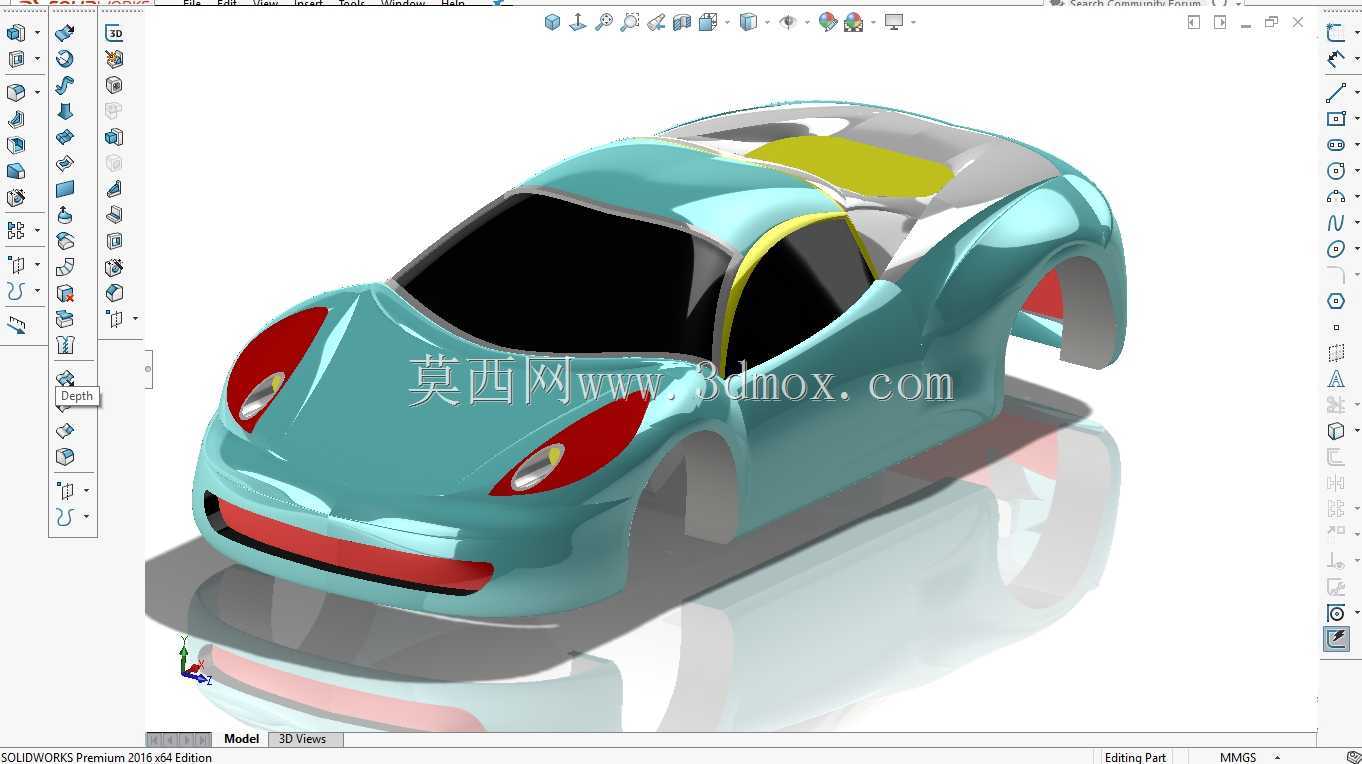

　　设计过程中优先考虑了曲面的G2连续性要求，车头部分的大弧面从引擎盖前缘平滑过渡到前保险杠下沿，前大灯的内嵌凹陷区域与主曲面做了相切约束，避免后续模具加工出现锐边导致的应力集中问题。前保险杠下部的进气区域做了内收式曲面处理，既满足视觉上的低趴运动感，也预留了中冷器、散热器的前置安装空间，曲面边界距离前部防撞梁安装面预留了120mm的溃缩缓冲区，符合乘用车正面碰撞的结构安全预留要求。

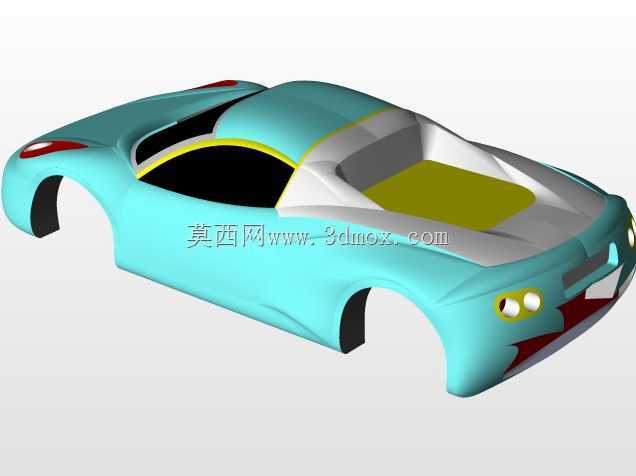

　　车身侧面的腰线采用了渐消面设计，从前翼子板后端平缓延伸至车尾侧翼，曲面曲率在车门中部达到峰值后逐步收窄，既强化了侧面的光影层次感，也为车门铰链、侧碰传感器的安装预留了足够的内部腔体空间。轮拱区域的外扩曲面做了35mm的突出量设计，可兼容最大19寸运动轮毂的安装需求，轮拱内侧曲面与减震器塔顶的安装边界预留了20mm的安全间隙，避免极限转向工况下轮胎与轮拱内衬发生干涉。

　　座舱部分的透明曲面采用了双曲率穹顶设计，A柱的倾斜角度控制在28度，在保证低风阻系数的同时，也校核了驾驶员前方12度视野范围内的遮挡率，符合机动车驾驶视野的相关规范要求。座舱后部的隆起曲面下方预留了动力总成的布置空间，曲面下沿距离后副车架安装平面预留了380mm的高度空间，可兼容V型六缸自然吸气发动机或者双电机动力单元的布置需求。车尾部分的上翘式尾翼与后舱盖曲面做了一体化设计，尾翼的攻角控制在7度，可在时速120km/h工况下提供足够的下压力，同时不会产生额外的风噪干扰。

　　从安装边界来看，整个外覆盖件的数模将车身宽度控制在1920mm，整车高度控制在1210mm，轴距预留尺寸为2650mm，符合紧凑型双座跑车的尺寸定位。所有外曲面的分块线都沿着曲面的自然棱线布置，前保险杠与翼子板的分缝位置做了0.3mm的间隙预留，满足后期量产装配的公差匹配要求。车门部分的曲面边界与侧围的配合间隙预留了0.25mm，同时在曲面内侧预留了密封条的安装卡槽结构，可直接指导后续的密封条选型与安装位设计。

　　在曲面建模过程中，所有的过渡圆角都做了差异化处理，外露区域的圆角半径统一控制在3mm以上，避免日常使用中出现锐边划伤的风险，而内部安装贴合面的圆角则控制在1mm以内，保证零部件安装的贴合精度。车头的红色装饰区域与主曲面做了嵌入式配合设计，配合深度为8mm，既保证了外观的整体性，也为装饰件的卡扣安装预留了足够的固定空间。整个数模的曲面质量经过曲率梳检查，没有出现曲面褶皱、曲率突变的问题，可直接导入CAE软件做外流场仿真分析，也能用于后续的3D打印验证模型制作，为造型评审提供1:1的实物参照。
