手提式台式转页扇外观结构设计方案

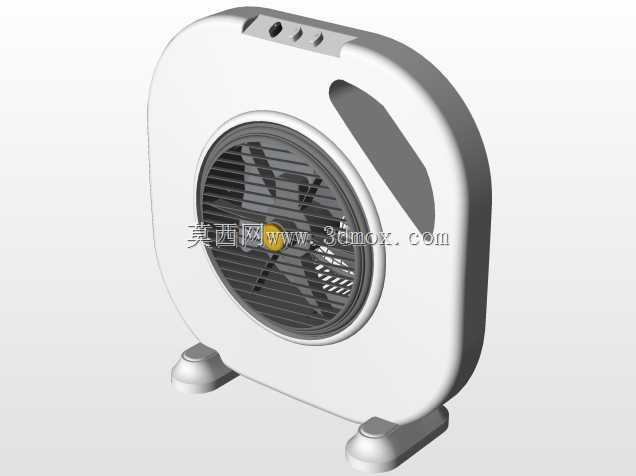

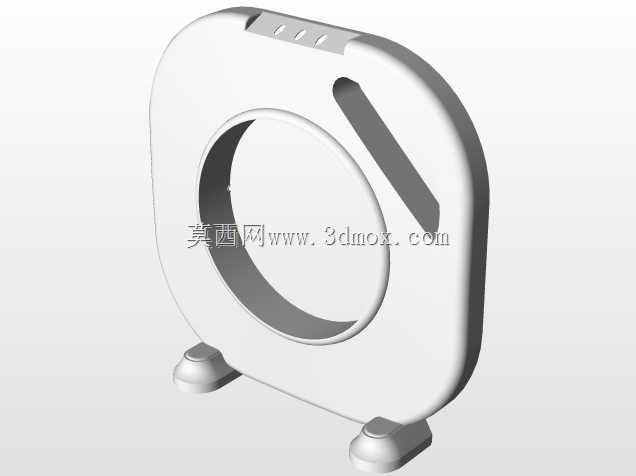

　　这款台式转页扇的结构设计，首先围绕桌面近距离送风的核心使用场景展开，日常放置于办公桌、卧室床头柜、学生宿舍书桌等平面区域时，需要兼顾送风覆盖范围与放置稳定性，因此底部设置了两个带防滑垫的支撑脚，支撑脚向外延伸出一定跨度，能够抵消机身倾斜或者误碰带来的侧倾力，避免设备倾倒。机身整体采用圆角方形的轮廓设计，区别于传统圆形风扇的造型，边角做了大圆弧过渡处理，既能够减少尖锐边角带来的磕碰风险，也让整体外观更适配现代家居、办公场景的简约装修风格。机身顶部设置了三档风速调节的按键结构，按键采用内凹式排布，与机身上表面齐平，既能够避免日常放置杂物误触按键，也不会破坏机身顶面的整体平整度，按键的按压行程设计在2mm左右，按压力度控制在适中区间，

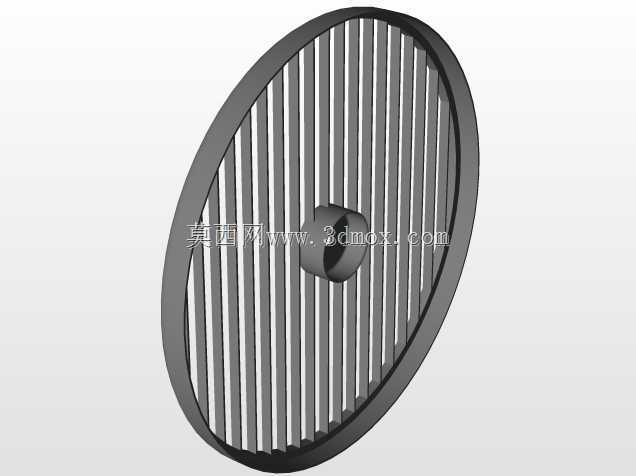

　　兼顾操作反馈与使用寿命。机身侧面集成了隐藏式的提手结构，提手与机身侧面的弧度完全贴合，不需要搬运时提手与机身融为一体，不会额外占用横向放置空间，需要移动位置时，手指可以自然扣入提手的内凹区域，单手握持即可完成设备转移，适配不同房间、不同工位之间的移动使用需求。前部的导风转页采用同心圆格栅结构，格栅的导风叶片按照特定倾斜角度排布，转页低速转动时能够实现上下左右方向的扫风，避免固定直吹带来的体感不适，格栅的间隙宽度控制在安全范围内，能够防止手指误入扇叶区域，满足家用小电器的安全设计要求。扇叶采用多叶片轴流设计，叶片的曲面弧度经过优化，在保证送风量的前提下，能够降低叶片切割气流产生的风噪，适配卧室、办公室这类对噪音敏感的使用场景。

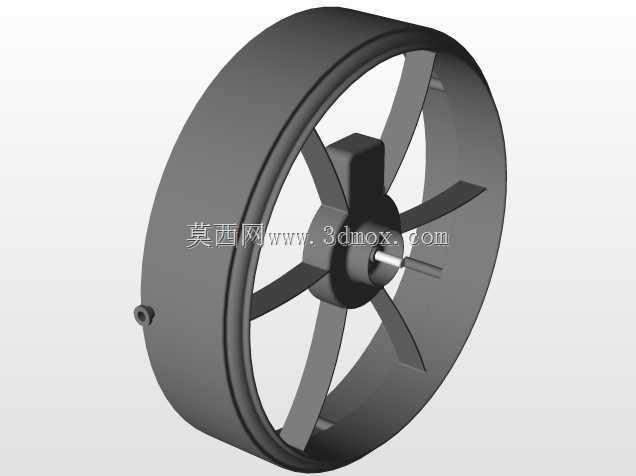

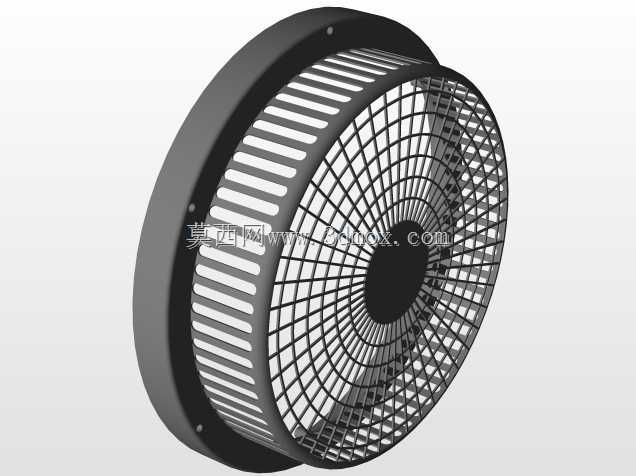

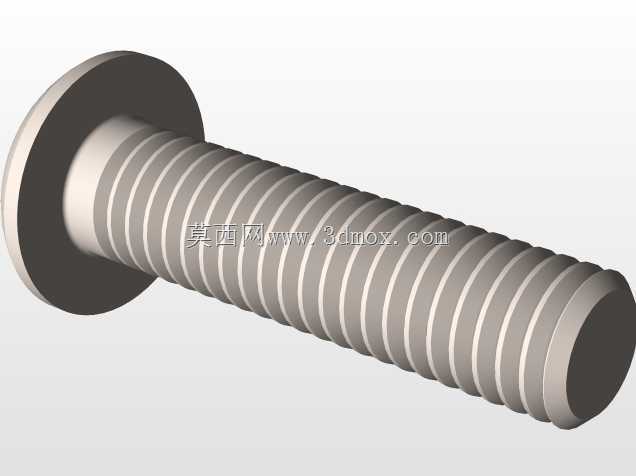

　　机身内部的风道做了顺滑过渡处理，从进风区域到出风格栅的内壁没有突兀的折角，能够减少气流在机身内部的紊流损失，提升送风效率。机身背部的进风区域同样设置了防护格栅，进风格栅的开孔率经过匹配计算，既能够保证足够的进风面积，也能阻挡大体积杂物进入机身内部接触运转部件。设备的供电线路从机身背部下方引出，出线位置做了防弯折的护套结构，避免日常使用中反复弯折线材导致线芯断裂。整体机身的尺寸控制在适合桌面放置的区间，放置在桌面上不会占用过多的办公区域，也不会遮挡显示器、文件等常用物品，机身底部距离放置平面留有一定间隙，能够保证底部进风的通畅，避免放置在软质桌面比如床单、桌布上时堵塞进风通道。在结构装配层面，机身前后壳采用卡扣加少量螺丝的固定方式，

　　既能够保证外壳拼接的紧密性，减少拼接缝隙带来的外观缺陷，也方便后续的维护拆解，外壳的壁厚设计均匀，避免注塑生产过程中出现缩痕、翘曲等成型缺陷，各个功能部件的安装位都设置了定位筋结构，装配时能够快速定位，提升组装效率。
