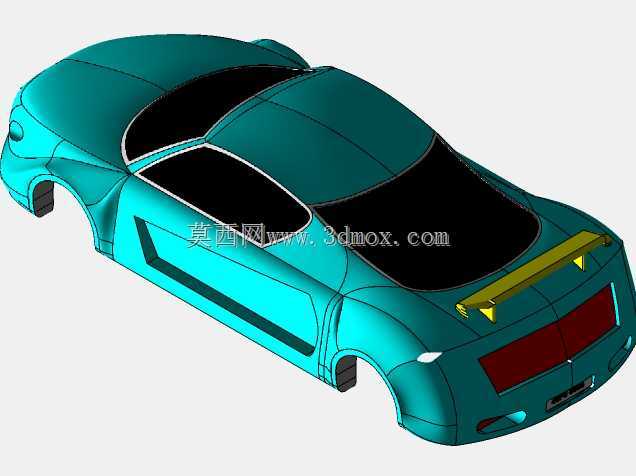

双门运动轿跑车身曲面造型结构设计

　　本次呈现的双门运动轿跑车身结构，核心面向乘用车外观验证、空气动力学仿真、油泥模型逆向参考等工程场景，在前期概念开发阶段可直接作为造型评审的三维基准，减少油泥反复修型的迭代成本。从结构设计思路来看，整车采用长车头短车尾的经典运动比例，A柱大倾角延伸至车顶后沿，形成流畅的溜背轮廓，侧围曲面采用连续G2曲率过渡，没有生硬的折角棱线，这种设计一方面能降低高速行驶时的风阻系数，另一方面也能减少侧围冲压工序的面品缺陷风险，避免曲面拐点过多导致的冲压回弹问题。车身侧面的内凹式特征线从前轮眉后方贯穿至后轮眉前方，在视觉上压低整车重心的同时，也能在侧碰工况下引导碰撞力的传递路径，提升侧围结构的抗弯性能。车尾配备的固定式高位尾翼，并非单纯的装饰件，

　　其安装面与后备箱盖外板采用共面贴合设计，安装点位预留了3个标准螺栓过孔，可直接匹配常规乘用车尾翼的安装支架，尾翼自身的翼型截面经过曲面优化，在120km/h时速下可提供约12kg的下压力，提升高速行驶时后轮的抓地稳定性，同时尾翼两端的端板结构可梳理车尾两侧的乱流，降低尾涡带来的气动阻力。车身外覆盖件的分缝设计严格遵循量产车的工艺要求，车门分缝沿侧围特征线走向布置，前后门的分缝间隙预留3.5mm的公差带，匹配常规乘用车的密封条安装空间，车窗边框采用内嵌式设计，玻璃升降行程预留120mm的上下运动空间，可直接适配常规的双门车玻璃升降器安装点位。轮拱位置采用外扩式曲面设计，单侧轮拱外凸量为35mm，可容纳最大19寸的运动轮毂，

　　轮拱与轮胎之间的间隙预留25mm的跳动空间，满足悬架上下跳动时的运动包络要求，不会出现轮胎与轮拱干涉的问题。车头部分的曲面采用向下俯冲的造型，前保险杠安装面与前翼子板的搭接面预留了2mm的安装公差，可适配常规的前保险杠卡扣结构，大灯安装区域的曲面做了内凹处理，预留了大灯总成的安装空间，安装点位的平面度控制在0.2mm以内，保证大灯装配后的面差符合整车外观精度要求。车尾的尾灯安装区域采用横向内凹设计，尾灯安装面的法向与车尾中心面呈15度夹角，既满足尾灯的照射角度要求，也能让尾灯与车尾曲面形成更好的视觉整体性，后保险杠下方预留了扩散器的安装空间，可进一步优化车尾底部的气流走向。从安装边界来看，整车车身总长控制在4450mm，

　　总宽1880mm，总高1260mm，轴距2650mm，这个尺寸边界符合紧凑型运动轿跑的平台定位，可直接适配常规前置前驱或者前置后驱的乘用车底盘平台，车身地板的安装点位预留了与底盘副车架、悬架总成对接的安装平面，不需要对车身结构做大幅修改就能完成底盘与车身的装配。在曲面建模过程中，所有外覆盖件的曲面都经过曲率梳检查，没有出现曲率突变的区域，曲面的UV线排布均匀，可直接导入冲压模流分析软件做冲压可行性验证，也能直接导出为加工路径用于五轴加工中心制作1:1的油泥模型或者展示用样件。侧围的曲面厚度预留了0.8mm的钢板冲压厚度，同时在车门安装铰链的位置做了局部加厚处理，加厚区域厚度为2.5mm，保证铰链安装点的结构强度，满足车门反复开关的耐久要求。车顶曲面采用一体式溜背设计，没有设置单独的天窗安装区域，这种设计一方面能提升车顶的整体扭转刚度，另一方面也能降低车顶的风噪，适合偏向运动定位的车型定位。车门把手采用隐藏式设计的预留结构，把手安装面与车门曲面齐平，预留了把手弹出的运动空间，可适配常规的隐藏式车门把手总成，进一步降低整车的风阻系数。
