铁路轨道专用手动压接工装设备结构

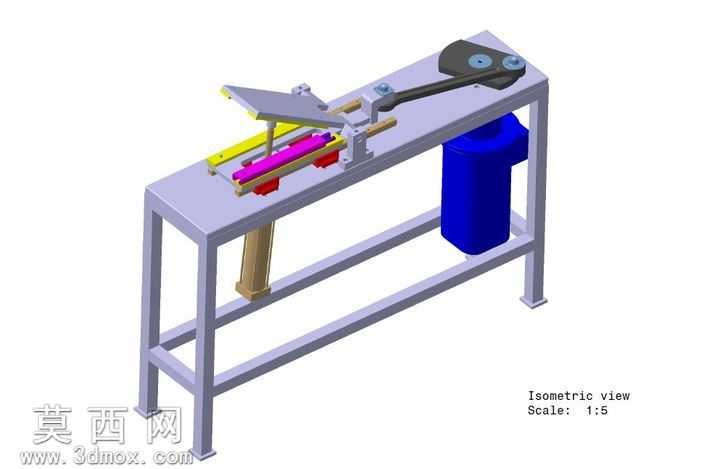

本模型采用三维参数化建模方式完成整体装配设计，以等轴测视角呈现完整设备结构，建模比例为1:5，清晰还原各部件的装配关系与空间布局。建模过程中先以方管型材搭建落地式支撑机架，通过焊接约束定义机架各杆件的连接关系，保证机架框架的结构刚性，底部设置可调式支撑脚，适配不同工况的地面找平需求。设备上部的工作台面采用加厚平板结构，作为各功能组件的安装基准，台面左侧设置定位夹具组件，通过可调节的挡块与压块结构实现待加工铁路配件的精准定位，夹具下方设置弹性支撑结构，适配不同规格工件的装夹需求。台面中部设置滑动导向机构，采用双圆柱导轨搭配线性滑块的结构，保证执行压头的运动直线度，压头组件采用仿形设计，匹配铁路配件的压接接触面型，避免压接过程中出现工件损伤。台面右侧设置手动杠杆操作机构，通过铰接销轴连接杠杆手柄与传动压杆，利用杠杆力矩放大原理降低操作力度，手柄处设置防滑握持结构，提升操作舒适度。机架右侧下部挂载蓝色立式动力储料组件，通过管路与上部执行机构连通，为压接动作提供辅助动力输出，机架左侧下部设置棕色缓冲支撑缸体，在压接行程末端提供缓冲阻尼，避免刚性冲击损坏工件或设备部件。渲染阶段对不同部件赋予差异化材质：机架框架采用哑光金属漆材质还原钢结构质感，操作手柄采用黑色防滑橡胶材质，动力组件采用亮蓝色工程塑料材质，压头与夹具工作面采用抛光金属材质体现加工精度，导向导轨采用镀络金属质感，通过光影调整突出各部件的结构层次，清晰展示内部传动逻辑与装配关系。设计过程中优先考虑手动操作的人机工程学，将操作手柄的高度设置在适配站立操作的舒适区间，夹具的定位位置靠近操作人员一侧，降低上下料的操作距离，整体结构紧凑无冗余部件，兼顾设备的功能性与操作便捷性，各部件均采用标准化型材与通用件设计，便于后续的加工制造与维护更换，装配过程中通过干涉检查验证各运动部件的行程范围，确保操作过程中无部件碰撞问题，运动逻辑顺畅可靠。
