塑料型材双侧切削专用切割机结构设计

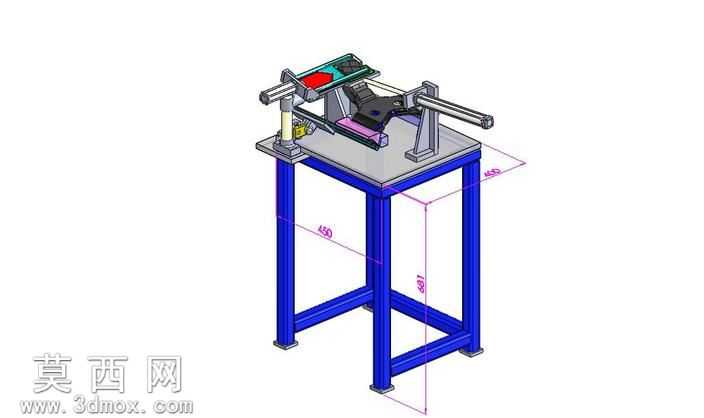

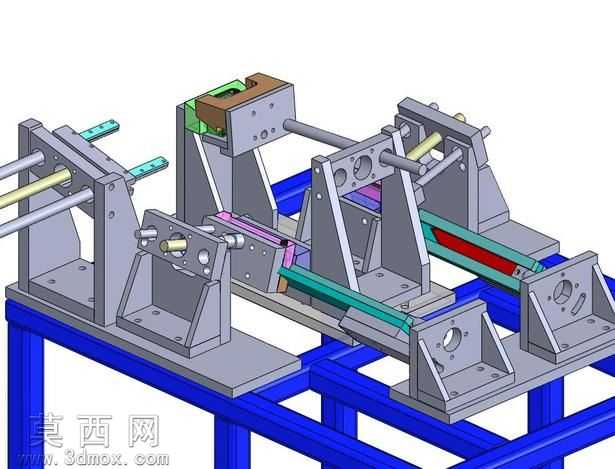

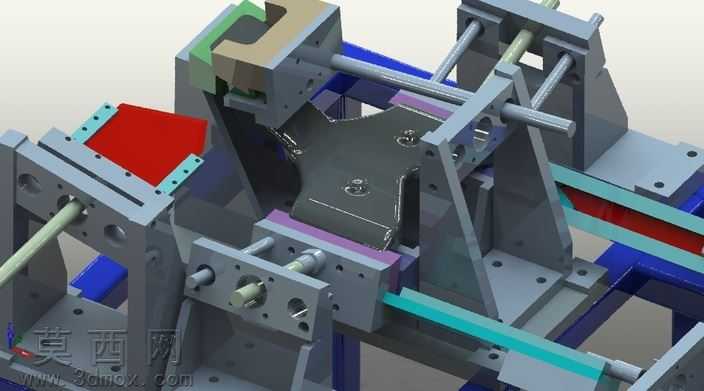

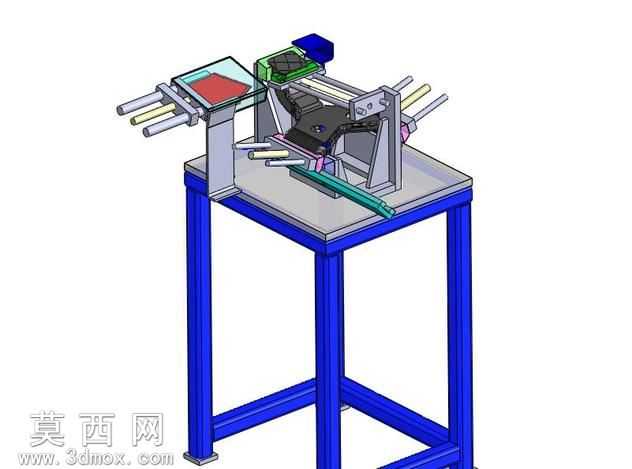

本模型为塑料型材双侧切削专用切割机，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计公差配合规范，对每一个零部件的装配关系、运动干涉情况进行了逐一校验，确保整体结构具备实际生产落地的可行性。模型渲染阶段采用工业机械常用的金属哑光、工程塑料半哑光材质进行材质赋予，机架部分采用蓝色方通焊接机架的材质表现，各安装支座、滑动组件采用灰铸铁喷砂后的哑光金属质感，传动光轴、导向杆件采用抛光钢材的亮面金属材质，切削工位的定位块、夹紧组件采用不同色系的工程塑料材质进行区分，让整体结构的层级关系清晰直观，便于快速识别各功能模块。结构设计上，设备采用对称式双工位切削布局，底部为标准铝型材/方通焊接搭建的框架式机架，为整套设备提供稳定的支撑基础，避免切削作业过程中产生共振影响加工精度；机架上方对称布置两组切削安装支座，每组支座集成了直线导向光轴、滑动进给拖板、切削动力头安装位，可实现对塑料型材两侧的同步切削加工，有效解决塑料吹塑成型后两侧多余流道、飞边的切削去除需求，减少原料浪费。中间位置设置有型材定位夹紧工装，可根据待加工塑料件的外形尺寸调整定位块位置，配合快速夹紧机构实现工件的快速装夹定位，保证每次切削的位置精度一致；两侧的进给拖板通过手轮或者驱动组件实现沿导向光轴的直线进给运动，进给行程可根据切削量需求进行限位调整，避免过切损伤工件主体。设计思路围绕塑料件切削的实际工况展开，针对塑料材质硬度低、易变形的特点，夹紧机构采用大接触面积的压块设计，避免装夹过程中压伤工件表面；切削工位预留了切屑收集的安装空间，可配套小型吸尘装置收集切削产生的塑料碎屑，保持作业环境整洁；整体结构采用模块化设计，各功能组件通过螺栓连接固定在机架上，便于后期的维护保养与易损件更换，所有导向杆件、滑动配合面均预留了润滑注油位置，可有效延长设备的使用寿命，整套结构布局紧凑，操作空间充足，能够满足小型塑料件双侧飞边、流道的批量切削加工需求。
